Indication du niveau des piles
Rouge et verte allumées fi xes:
La tension des piles est
correcte (Supérieure à 4V).
Rouge fi xe seule : La tension
des piles est faible (en des-
sous de 4V). Remplacez
les piles de l'émetteur.
Course des gaz
Permet de régler la valeur
maximale des gaz transmis
au véhicule.
Débattement de la direction
Permet de régler l'angle de
braquage maximum des roues
avant quand vous tournez le
volant à gauche ou à droite.
Trim des gaz
Permet de régler le neutre
du contrôleur électronique
de vitesse.
Trim de direction
Permet de faire rouler droit
le véhicule sans donner
d'ordre au volant.
1. Faites tourner le verrou de la trappe à batterie dans
le sens anti-horaire pour ouvrir le compartiment.
2. Retirez la trappe du véhicule.
3. Connectez la batterie à la prise du module
de réception/variateur qui se situe dans le
compartiment.
4. Glissez la batterie dans le compartiment comme sur
l'illustration.
5. Replacez la trappe.
6. Faites tourner le verrou dans le sens horaire pour
verrouiller la trappe.
RUCKUS
28

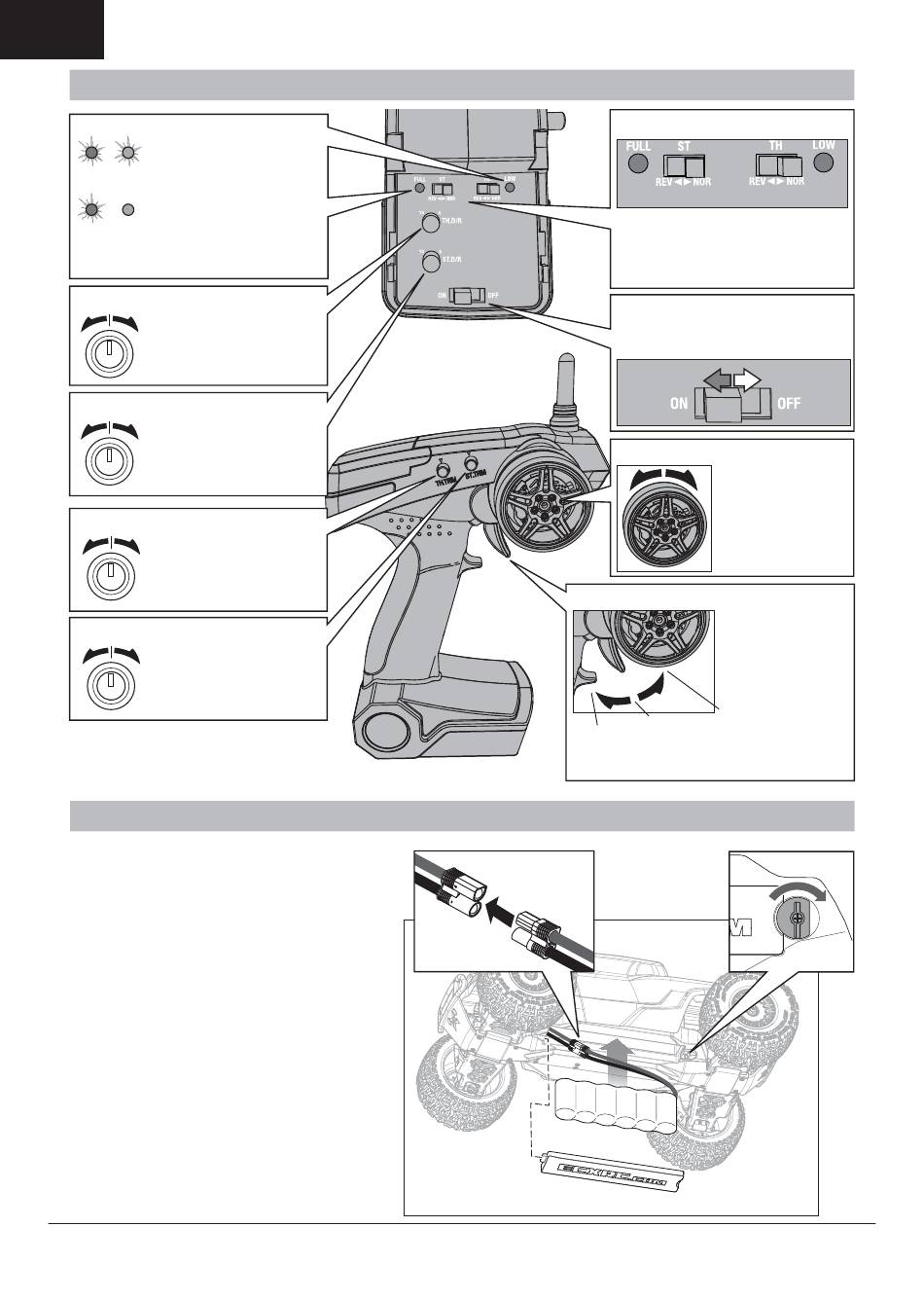

FONCTIONS DE L'ÉMETTEUR
INSTALLATION DE LA BATTERIE DANS LE VÉHICULE
4WD 4WD
Interrupteurs d'inversion
Permet d'inverser le sens de la direc-
tion (ST) et des gaz (TH). (Par défaut
les deux interrupteurs sont en position
"NOR").
Interrupteur d'alimentation
Permet de mettre l'émetteur
en mode ON ou OFF.
Volant de direction
Commande la direction
par rotation vers la
gauche ou la droite.
Interrupteur ST en
position NOR (Voir inter-
rupteur d'inversion).
Gâchette des gaz
Commande l'alimen-
tation du moteur
en marche avant et
arrière.
Marche arrière (Inter
Stop
TH sur NOR)
Marche
avant
(Inter TH sur NOR)
