ULTRALINK PRO MX882 Manuel d'utilisation
1. Introduction
En achetant l'ULTRALINK PRO MX882 BEHRINGER, vous avez acquis « la solution »
universelle en matière de distribution du signal. Cet appareil a été conçu
pour répondre aux applications les plus exigeantes : studios professionnels
d'enregistrement, radio et télédiffusion, production numérique et CD, etc.
A l'instar de la polyvalence du couteau suisse, cet appareil propose des
possibilités infinies de configuration de routage. Grâce à ses nombreuses
possibilités et à son nouveau concept de circuit, l'ULTRALINK PRO permet de
distribuer un signal stéréo sur plusieurs sorties (Splitter), de combiner des
signaux séparés vers une seule sortie stéréo (Mixer) ou d'adapter le niveau de
signaux séparés (amplificateur de correction) – toutes ces fonctions peuvent être
facilement et simultanément effectuées par l'ULTRALINK PRO BEHRINGER.
2. Mise en Service
L'ULTRALINK PRO a été emballé avec soin en usine afin d'assurer un transport en
toute sécurité. Au cas où le carton serait quand même abîmé, veuillez vérifier
immédiatement si l'appareil ne présente aucun dommage apparent.
◊
En cas de dommages éventuels, NE JAMAIS nous retourner l'appareil,
mais informer d'abord obligatoirement le revendeur et l'entreprise de
transport, au risque de perdre sinon tout droit à dommages-intérêts.
2.1 Montage en rack
L'ULTRALINK PRO BEHRINGER se loge dans un boîtier au format rack de 19 pouces
1 U. Veillez à laisser un espace supplémentaire d'env. 10 cm pour les câbles du
panneau arrière.
Veillez à ce que l'espace autour de l'appareil soit suffisant pour sa ventilation et
à ne pas placer l'ULTRALINK PRO sur un amplificateur de puissance par exemple,
afin d'éviter toute surchauffe.
3. Éléments de Contrôle

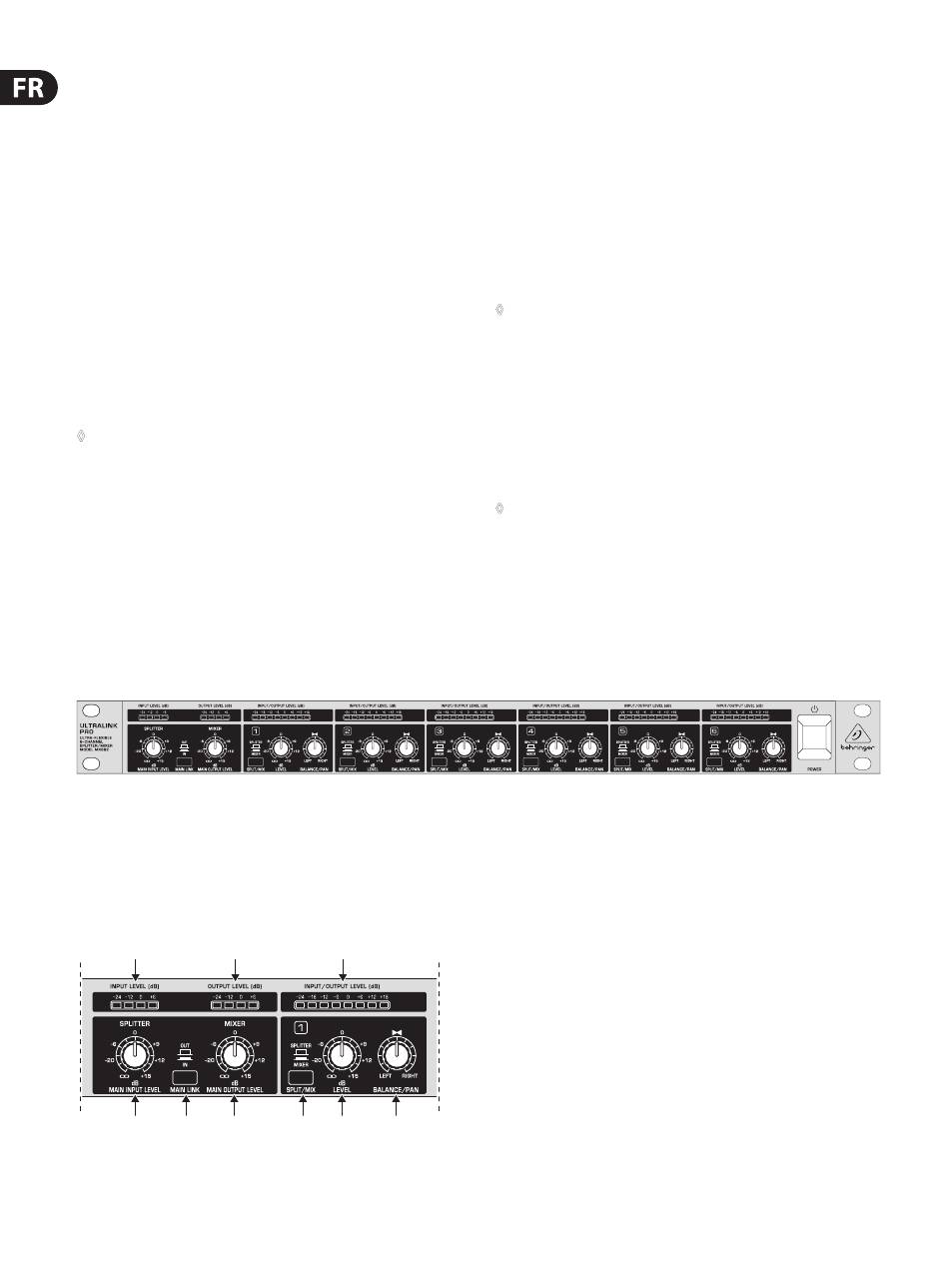

Fig. 3.1 : Façade de l'ULTRALINK PRO MX882
L'ULTRALINK PRO BEHRINGER est équipé de six canaux identiques, chacun doté de
deux potentiomètres, d'une touche à voyant lumineux et de huit LED. Il possède
également une section générale comportant deux potentiomètres, une touche à
voyant lumineux et huit LED.
3.1 Éléments de contrôle de la façade
(2)
(5)
(1)
(3)
(4)
Fig. 3.2 : Éléments de contrôle de l'ULTRALINK PRO MX882
(8)
(6) (7)
(9)
2.2 Tension secteur
Avant de brancher l'ULTRALINK PRO sur le secteur, veillez à ce que la
tension indiquée sur l'appareil corresponde à votre tension secteur !
Le porte-fusible de la prise secteur présente 3 repères triangulaires. Deux de ces
triangles sont opposés l'un à l'autre. L'ULTRALINK PRO est réglé pour la tension
indiquée près de ces repères. Vous pouvez modifier ce réglage en tournant
le porte-fusible de 180°. ATTENTION : Cela ne concerne pas les modèles
d'exportation par exemple uniquement conçus pour une tension
secteur de 115 V !
Le raccordement secteur s'effectue au moyen du cordon d'alimentation et de
l'embase IEC. Il est conforme aux normes de sécurité.
◊
Tous les appareils doivent impérativement être reliés à la terre.
Pour votre propre sécurité, ne retirez en aucun cas les fils de mise
à la terre des appareils ou du cordon d'alimentation et veillez à
leur intégrité.
2.3 Connexions audio
Les entrées et sorties audio de l'ULTRALINK PRO BEHRINGER sont entièrement
symétriques. Si possible, connectez votre appareil à d'autres appareils
en configuration symétrique pour permettre une immunité maximale
aux interférences.
◊
Veillez impérativement à ce que l'appareil soit installé et manipulé
uniquement par des personnes qualifiées. Lors de son installation et de
son utilisation, l'utilisateur doit avoir un contact suffisant avec la terre
car les charges électrostatiques risquent d'affecter le fonctionnement
de l'appareil.
(1) Le potentiomètre MAIN INPUT LEVEL détermine le gain de l'étage d'entrée
principal, avant que le signal n'atteigne le bus d'entrée. En mode SPLIT,
le potentiomètre MAIN INPUT LEVEL détermine le niveau de sortie de toutes
les sorties.
(2) Le vumètre INPUT LEVEL à 4 LED indique le niveau d'entrée de l'entrée
principale, dans une plage comprise entre -24 et +6 dB.
(3) La touche MAIN LINK, lorsqu'elle est enfoncée, dirige le signal de l'entrée
principale vers la sortie principale. Vous avez ainsi la possibilité de diriger
jusqu'à huit canaux d'entrée vers le mix principal.
(4) Le potentiomètre MAIN OUTPUT LEVEL détermine le niveau de sortie
appliqué aux sorties principales. Le niveau des six sorties individuelles n'est
pas affecté. La somme des niveaux de plusieurs canaux individuels présente
le risque de surcharger l'étage de sortie. Le potentiomètre MAIN OUTPUT
LEVEL permet donc d'adapter le niveau de sortie général.
(5) Le vumètre OUTPUT LEVEL à 4 LED indique le niveau de la sortie principale,
dans une plage comprise entre -24 et +6 dB.
