1. Présentation
Le Digital Snake S16 est un boitier de scène 16-in, 8-out qui utilise le réseau AES50 avec la technologie KLARK TEKNIK SuperMac. Conçu pour de multiples scénarios avec un seul
câble Ethernet, le S16 fonctionne aussi bien comme un multipaire autonome pour une utilisation avec une console analogique ou dans le cadre de la solution de mixage numérique
BEHRINGER avec la console de mixage numérique X32 et le monitoring personnalisé P16.
Les 16 entrées XLR conçues par MIDAS sont entièrement programmables à distance-16 à partir de la X32. 8 sorties symétriques XLR offrent de nombreuses sorties pour la façade
comme pour les retours. Le panneau avant permet également de régler le gain et d'enclencher l'alimentation fantôme pour toutes les entrées. Le canal d'entrée ou de sortie
actuellement sélectionné peut être surveillé par un casque avec un jack 1/4 et un afficheur 7 segments de 8 LED.
Deux ports AES50 permettent le transfer de tout l'audio et du MIDI de la console x32 avec un seul câble réseau de CAT5 entre la régie façade et la scène. Il permet également de
mettre en cascade jusqu'à trois S16s pour maximum de 48 canaux audio bidirectionnels en 24-bit / 44.1 ou 48 kHz, dont 48 entrées analogiques, 24 sorties analogiques et 16 sorties
numériques pour le système de surveillance personnel P16.
Un système additionnel Ultranet permet de connecter 16 canaux pour commander le ou les systèmes de surveillance personnel P16 permettant à chaque musicien de composer
son propre mixage personnel sur scène. La liaison se fait la aussi avec de simples câbles Ethernet. Une paire de ports ADAT peut transporter 16 canaux supplémentaires vers 2 appareils
externes. Enfin, une prise USB permet de futures mises à jour du firmware.

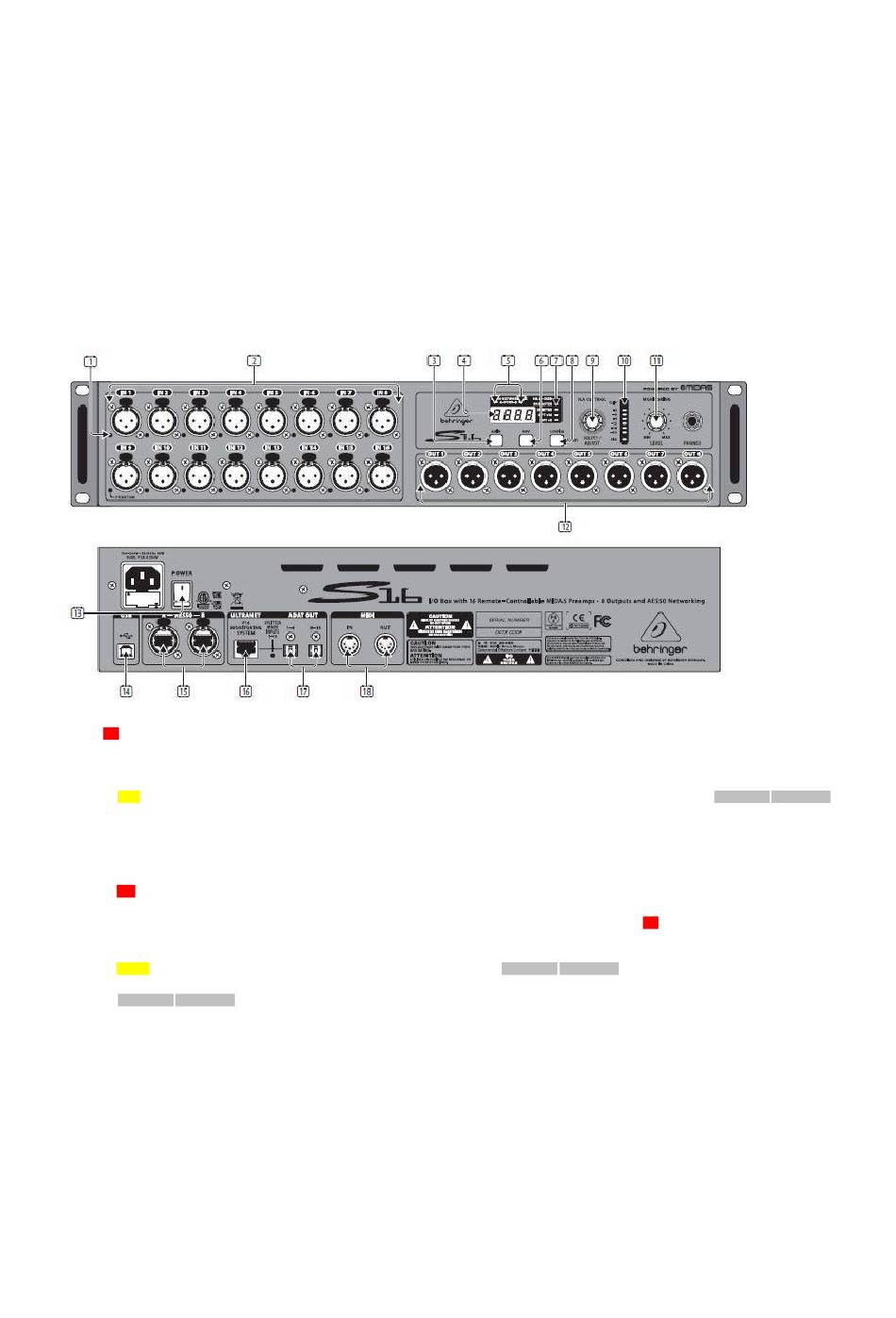

2. Légendes
(1) Ces 16 LED rouges s'allument lorsque le bouton 48 V est engagé sur le canal.
(2) Entrées micro/ligne conçues par MIDAS sur fiches XLR symétriques.
(3) Le bouton GAIN, lorsqu'il est maintenu enfoncé, affiche le réglage de gain de l'entrée actuellement sélectionnée et peut être ajusté en utilisant le bouton HA CONTROL SELECT/AJUST.
(4) Cet écran affiche le numéro du canal sélectionné, le réglage de gain, la fréquence d'échantillonnage et la configuration du boitier.
(5) Les LED AES50 NETWORK LINK s'allument en rouge pour indiquer que ports AES50 sont connectés mais pas synchronisés ou en vert pour indiquer qu'ils sont synchronisés.
(6) La touche 48 V envoie une alimentation fantôme sur l'entrée micro sélectionné, elle est allumée lorsqu'elle est activée.
(7) Ces LED d'état indiquent le mode de fonctionnement des différentes fonctions. Voir Opération Tableau de mode pour plus de détails. La LED HA LOCKED, si elle est allumée, indique
que l'ajustement du gain du préampli et le 48V sont bloqués par la X32. Pour le déverrouiller, ouvrez la page Setup/Gobal de la X32 et décochez la préférence générale 'Lock Stagebox ».
(8) La touche CONFIG, lorsque elle est maintenu enfoncée, permet le réglage de l'appareil avec le bouton HA CONTROL SELECT/AJUST. Voir le tableau Mode de fonctionnement.
(9) Le bouton HA CONTROL SELECT/AJUST permet de choisir un des 16 canaux pour le réglage du gain de l'entrée sélectionné et modifie le mode de fonctionnement des entrées,des
sorties et des prises ADAT. Appuyez à plusieurs reprises pour faire défiler les options.
(10) Ce vu-metre à LED affiche le niveau du signal du canal sélectionné.
(11) Bouton de volume de la sortie casque juste à coté à droite.
(12) XLR symétriques pour les signaux de sorties.
(13) Interrupteur d'alimentation général. Met l'appareil sous tension ou hors tension.
(14) Entrée USB accepte une prise USB de type B pour les mises à jour du firmware via un PC.
(15) Les deux ports AES50 permettent la connexion à un réseau audio numérique SuperMAC via un câble Ethernet. Cela permet aussi la mise en cascade de plusieurs unités S16.
(16) Le port ULTRANET envoie 16 canaux pour un système de surveillance personnel Behringer P16.
(17) Les deux prises ADAT OUT permettent d'envoyer les signaux ADAT 1-8 et ADAT 17-32 à un équipement externe via un ou deux câbles optiques pour l'enregistrement ADAT direct.
(18) Les prises MIDI IN/OUT acceptent des câbles MIDI standard à 5 broches pour la communication MIDI à partir de la console X32.
