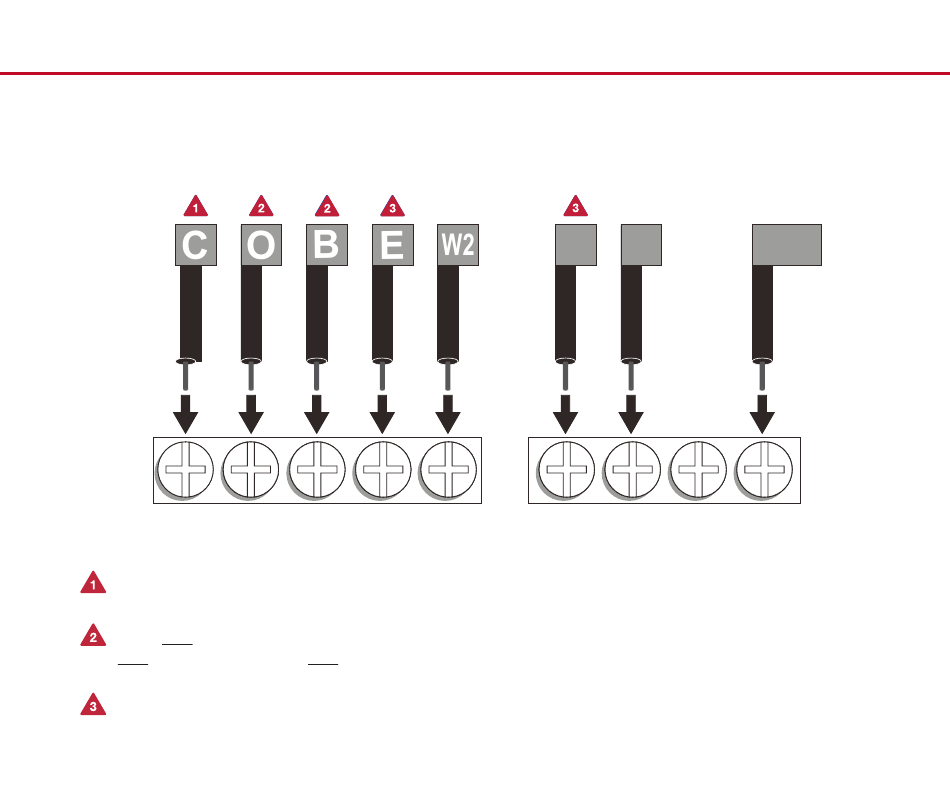

Câblage alternatif (systèmes classiques)
Consulter le tableau ci-dessous si les étiquettes ne correspondent pas aux lettres du thermostat,
et brancher à la borne comme indiqué (voir les remarques ci-dessous).
or
ou
X
C O B
S'il y a un fil C ou X, il peut être branché à la borne C. S'il n'y a pas de fil C ou X,
il n'est pas nécessaire de brancher à la borne C.
Pour une thermopompe sans chauffage auxiliaire/de secours, brancher O ou B, mais
pas les deux. S'il n'y a pas de thermopompe, ne pas brancher B. Recouvrir l'extrémité
dénudée du fil avec du ruban électrique.
Placer un cavalier (morceau de fil) entre les bornes Y et W pour l'installation
d'un système de thermopompe sans chauffage auxiliaire/de secours.
or
ou
W1
H
E
W2
G
Y
or
or
ou
ou
Y1
F
M
Y G
CÂBLAGE
RH/R
or
RH
