- Page 1 RS9110 Manuel d’utilisation...
-
Page 3: Table Des Matières
RS9110 Table des matières Page Table des matières Attention Fonctionnement du thermostat NE PAS RÉGLER LE SYSTÈME Guide de référence EN MODE REFROIDISSEMENT du thermostat SI LA TEMPÉRATURE EST INFÉRIEURE À 50 °F Programmation 8-10 (10 °C). CELA PEUT Menu de configuration ENDOMMAGER LE SYSTÈME... -
Page 4: Fonctionnement Du Thermostat

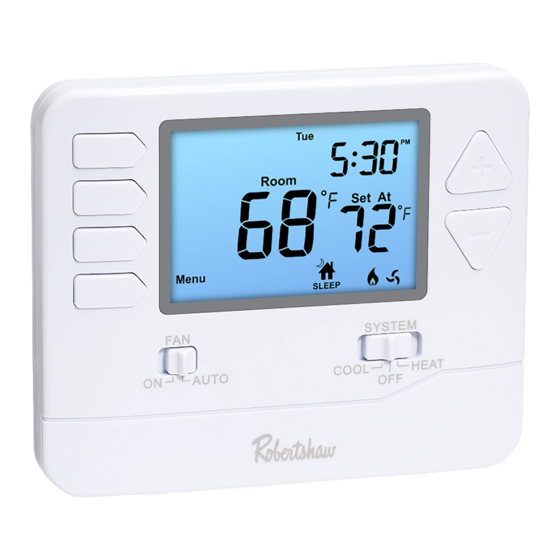

FONCTIONNEMENT DU THERMOSTAT Room Set At Menu SLEEP SYSTEM ON AUTO COOL OFF HEAT Écran ACL Boutons Température de consigne Commutateur du ventilateur Boutons de l’utilisateur Commutateur système... -
Page 5: Commutateur Du Ventilateur
FONCTIONNEMENT DU THERMOSTAT Écran ACL OFF éteint le chauffage Voir page 4 pour des renseignements et le refroidissement. détaillés. Boutons Température de consigne Commutateur du ventilateur Appuyer sur pour Sélectionner ON (marche) ou AUTO. sélectionner la température souhaitée. ON fera fonctionner le ventilateur en continu. -
Page 6: Guide De Référence Du Thermostat
GUIDE DE RÉFÉRENCE DU THERMOSTAT Affiche la température de Jours de la semaine consigne sélectionnée par et heure. l’utilisateur. Hold : S’affiche lorsque le programme du thermostat est Sun Mon Tue Wed Thu Tech Set annulé. Min Com On Next Step Indicateur de Com Delay Heat Cool Swing... -
Page 7: Renseignements Sur Le Couvercle Du Compartiment À Piles
GUIDE DE RÉFÉRENCE DU THERMOSTAT Attention : Lorsque l’icône de pile s’affiche, remplacer immédiatement les piles AAA pour éviter d’endommager votre système de CVCA. Un risque de gel ou de surchauffe pourrait survenir. Renseignements sur le couvercle du compartiment à piles Insérer deux piles alcalines AAA dans le compartiment... -
Page 8: Réglage De La Température (Si Un Horaire Programmé Est Utilisé)
GUIDE DE RÉFÉRENCE DU THERMOSTAT Réglage de la température (si un horaire programmé est utilisé) Réglage temporaire : Il est possible de modifier temporairement le point de consigne de la température souhaitée en appuyant sur . La température restera à ce point de consigne jusqu’au prochain événement WAKE, LEAVE, RETURN, ou SLEEP programmé. -
Page 9: Rappel Du Changement De Filtre
GUIDE DE RÉFÉRENCE DU THERMOSTAT Rappel du changement de filtre Le thermostat peut être configuré pour signaler que le filtre à air doit être remplacé. Le rappel de changement de filtre peut être réglé jusqu’à 2 000 heures par intervalles de 50 heures. Si l’installateur a configuré... -
Page 10: Programmation
PROGRAMMATION Réglage de l’heure et du jour de la semaine 1. Appuyer sur le bouton MENU. 2. Appuyer sur SET TIME. 3. Le jour de la semaine clignote. Utiliser pour sélectionner le jour de la semaine actuel. 4. Appuyer sur NEXT STEP. 5. -
Page 11: Programmation Personnalisée
PROGRAMMATION Programmation personnalisée Ce thermostat peut être configuré pour avoir une programmation des 7 jours ou une programmation en mode 5+1+1. Si la programmation des 7 jours est sélectionnée, les sept jours devront être programmés individuellement. Si la programmation 5+1+1 est sélectionnée, les jours du lundi au vendredi seront programmés simultanément tandis que le samedi et le dimanche devront être programmés individuellement. - Page 12 PROGRAMMATION Programmation personnalisée 7. Appuyer sur NEXT STEP. 8. Répéter les étapes 4 à 7 pour la période LEAVE, pour la période RETURN, et pour la période SLEEP pour le lundi au vendredi (ou le lundi en mode 7 jours). 9. Répéter les étapes 4 à 8 pour les périodes WAKE, LEAVE, RETURN, et SLEEP du samedi, puis à...
-
Page 13: Menu De Configuration De L'installateur
MENU DE CONFIGURATION DE L’INSTALLATEUR 1. Appuyer sur MENU. 2. Maintenir le bouton TECH SET enfoncé pendant 3 secondes. 3. Configurer les options de lֹ’installateur en fonction des besoins à l’aide du tableau de la page 12. 4. Utiliser pour modifier les paramètres et les boutons NEW STEP ou PREV STEP pour passer d’une option à... - Page 14 MENU DE CONFIGURATION DE L’INSTALLATEUR Paramètres Affichage Options de réglage Par défaut Le rappel de changement de Next Step filtre peut être réglé de OFF à 2 000 heures par intervalles Ce réglage fera clignoter FILT à l’écran Rappel du de 50 heures. Appuyer sur le pour rappeler à...
- Page 15 MENU DE CONFIGURATION DE L’INSTALLATEUR Paramètres Affichage Options de réglage Par défaut Le réglage du délai de cycle court Next Step Délai de du compresseur empêche la mise Le réglage du délai de cycle court cycle du en marche du compresseur pendant du compresseur peut être supprimé...
- Page 16 MENU DE CONFIGURATION DE L’INSTALLATEUR Paramètres Affichage Options de réglage Par défaut Next Step Sélectionner F pour l’affichage de F pour Fahrenheit la température en Fahrenheit ou F ou C sélectionner C pour l’affichage C pour Celsius en Celsius. Prev Step Next Step Horloge 12 ou Utiliser...
- Page 17 MENU DE CONFIGURATION DE L’INSTALLATEUR Paramètres Affichage Options de réglage Par défaut Ce thermostat peut être configuré pour avoir une programmation des 7 jours, en mode 5+1+1, ou être non programmable. Next Step Si la programmation des 7 jours est sélectionnée, dans Set Time, Utiliser les sept jours devront être Options de...
-
Page 18: Désignation Des Bornes
DÉSIGNATION DES BORNES RH ....24 V CA (chauffage) RC ....24 V CA (refroidissement) C ....Fil neutre de 24 V CA (alimentation du système) W ....CHAUFFAGE Y ....REFROIDISSEMENT G ....VENTILATEUR B ....ROBINET INVERSEUR CHAUFFAGE O ....Robinet inverseur activé par le refroidissement... - Page 20 Service à la clientèle : 1 800 304-6563 Service technique : 1 800 445-8299 Utiliser votre Year téléphone pour HVACCustomerService@robertshaw.com Limited scanner et lire les 352-00311-001FR Rev. B www.robertshaw.com • 352-00301-001 Warranty infos de garantie © Robertshaw Controls Company, 2021. Robertshaw est une marque de commerce de Robertshaw Controls Company. ®...
