4 - Installation - Installation
FERMETURE DU TABLEAU ÉLECTRIQUE - ELECTRICAL PANEL CLOSING
4.9
Après avoir terminé les connexions électriques, les
contrôles et les étalonnages nécessaires, procéder
à la fermeture du tableau électrique.

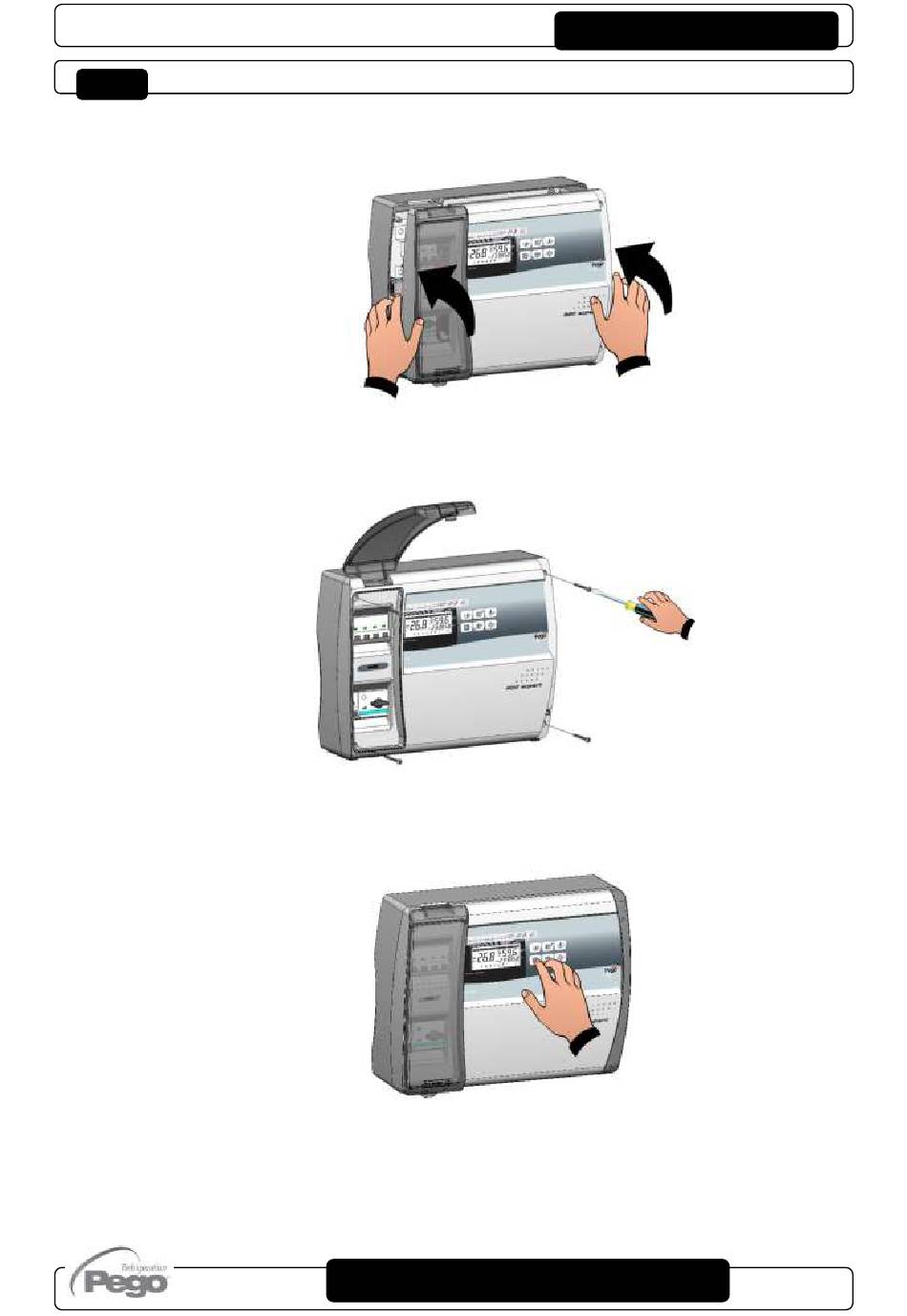

Fig. 15 :
Refermer le couvercle frontal, en faisant attention
à ce que tous les câbles soient à l'intérieur du
boîtier et à ce que le joint du boîtier soit
correctement placé dans son logement.
Fig. 16 :
Fermer le couvercle frontal avec les 4 vis.
Remettre en place la couverture des vis sur le
coté droit.
Fig. 17:
Donner la tension d'alimentation au tableau et
effectuer une lecture/programmation scrupuleuse
de tous les paramètres configurés.
MANUEL D'UTILISATION ET DE MAINTENANCE
Rév. 01-19
When
electrical
calibrations are finished continue with the panel
closing.
Close the front panel, making sure that all
the wires are inside the box and that the box
seal sits in its seat properly.
Tighten the front panel using the 4 screws.
Reposition screw cover on the right-hand
side.
Power up the panel and carry out thorough
reading/programming of all the parameters.
USE AND MAINTENANCE MANUAL
PLUSR300 EXPERT
wirings,
verifications
Page 22
and
