4.7.2 Raccordement de la tuyauterie de drainage à l'unité
1 Insérez le flexible de drainage (fourni avec l'unité) aussi loin que possible dans la douille
de drainage, comme indiqué sur l'illustration ci-dessous.

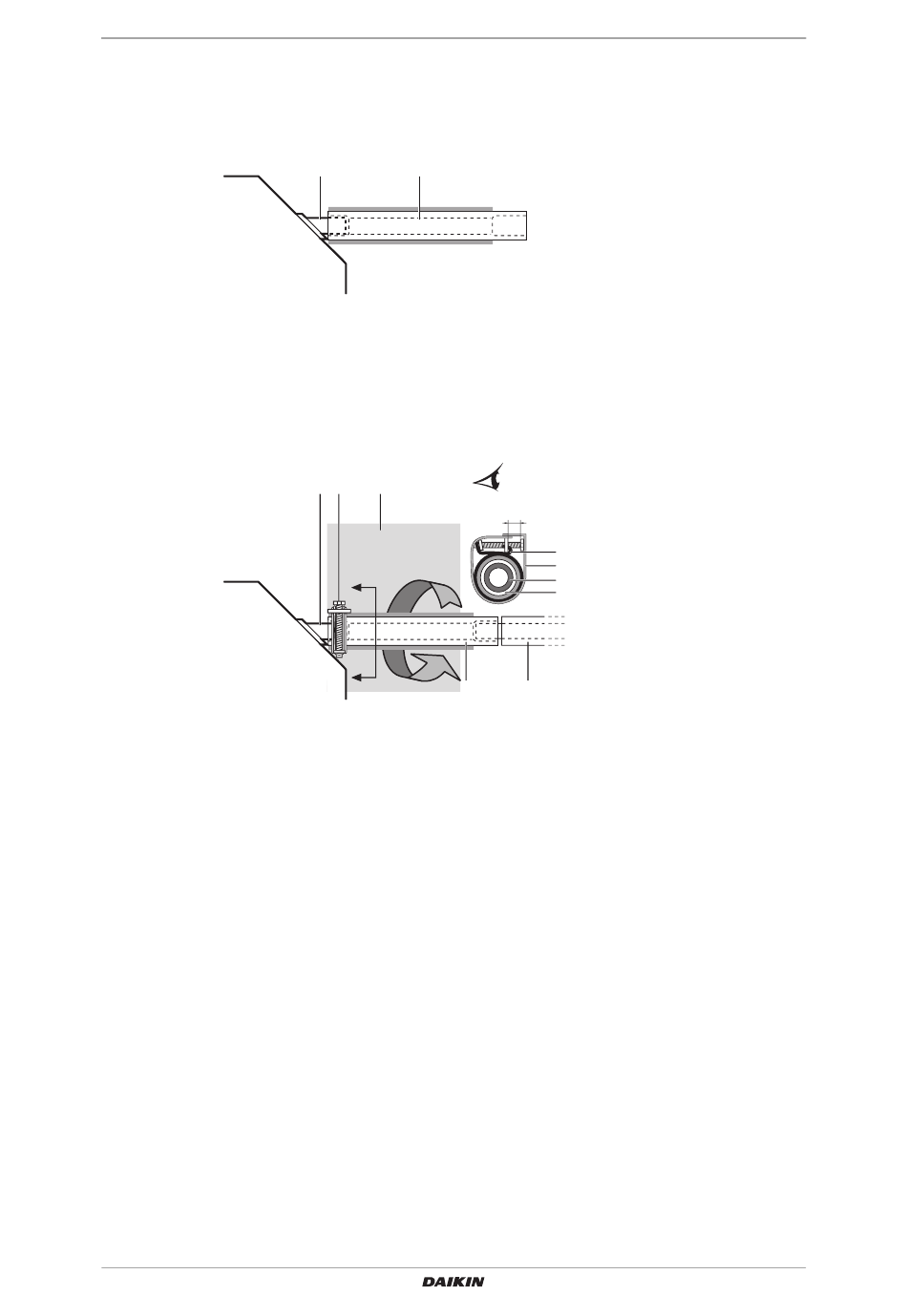

Fig. 4.19: Raccordement du flexible de drainage
a
b
2 Serrez l'attache en métal jusqu'à ce que la tête de la vis se trouve à moins de 4 mm de la
partie de l'attache en métal, comme indiqué sur l'illustration ci-dessous.
Fig. 4.20: Mise en place du patin d'étanchéité
a
b
c
d
e
Exécution des travaux de tuyauterie de drainage
FWF
Évaporateurs à ventilation forcée
4PW64524-1 – 09.2010
4 Installation de l'évaporateur à ventilation forcée
a b
Douille de drainage (fixée sur l'unité)
Flexible de drainage (fourni avec l'unité)
a c d
A
A'
Douille de drainage (fixée sur l'unité)
Flexible de drainage (fourni avec l'unité)
Attache en métal (fournie avec l'unité)
Patin d'étanchéité grand format (fourni avec l'unité)
Tuyauterie de drainage (à fournir)
A-A'
≤4 mm
c
d
a
b
b e
