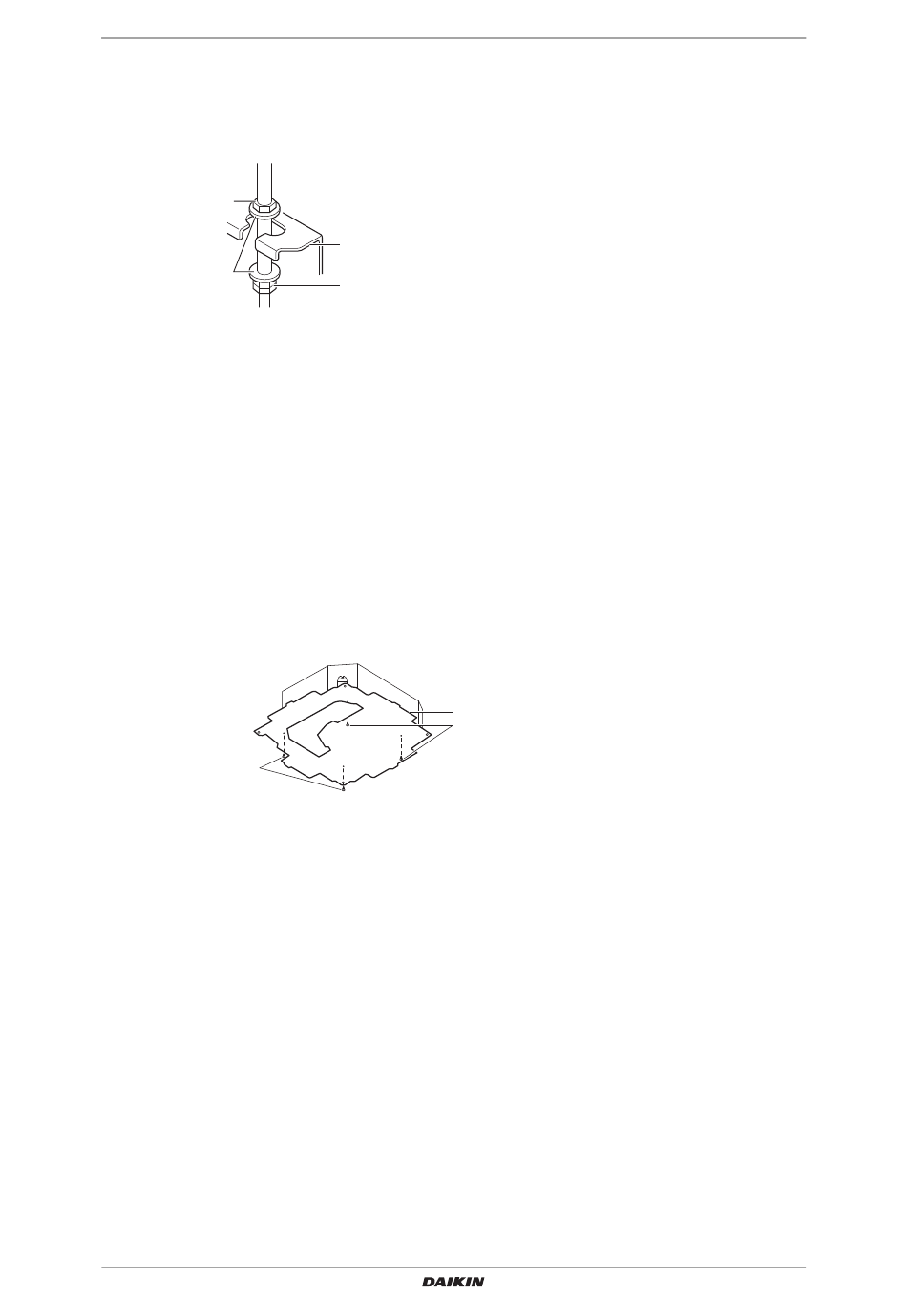

1 Installez l'unité de manière temporaire.
Fixez la chaise pendante au boulon de suspension. Veillez à la fixer fermement en
utilisant un écrou et une rondelle au niveau des parties supérieure et inférieure de la
chaise pendante, comme indiqué sur l'illustration ci-dessous.
a
b
Fig. 4.5: Fixation de la chaise pendante
a
b
c
d
2 Fixez le patron sur papier pour l'installation (fourni avec l'unité) (pour les nouveaux
plafonds uniquement).
■ Le patron sur papier pour l'installation correspond aux mesures de l'ouverture au
plafond. Consultez le constructeur pour plus de détails.
■ Le centre de l'ouverture au plafond est indiqué sur le patron sur papier pour
l'installation. Le centre de l'unité est indiqué sur l'enceinte de l'unité.
■ Fixez le patron sur papier pour l'installation sur l'unité avec les vis, comme indiqué
sur l'illustration ci-dessous.
b
Fig. 4.6: Patron sur papier pour l'installation
a
b
3 Placez l'unité en position correcte pour l'installation.
4 Vérifiez que l'unité est mise à niveau sur le plan horizontal.
■ L'unité ne doit pas être installée inclinée. L'unité est équipée d'une pompe de
drainage intégrée et d'un interrupteur à flotteur. Si l'unité est inclinée dans le sens
inverse du flux de condensat (le côté de la tuyauterie de drainage est surélevé),
l'interrupteur à flotteur risque de ne pas fonctionner correctement et l'eau risque de
goutter.
FWF
Évaporateurs à ventilation forcée
4PW64524-1 – 09.2010
4 Installation de l'évaporateur à ventilation forcée
c
d
Écrou (à fournir)
Rondelle (fournie avec l'unité)
Chaise pendante
Double écrou (à fournir)
Patron sur papier pour l'installation (fourni avec l'unité)
Vis (fournies avec l'unité)
a
b
