Notice d'utilisation

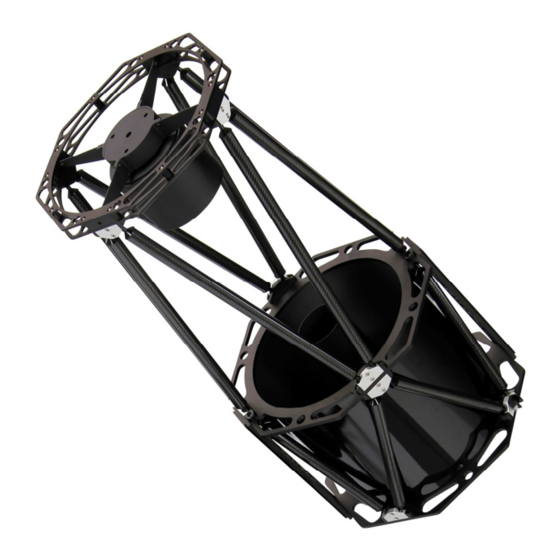

Télescope Ritchey Chrétien à tube serrurier
en carbone
Omegon® Pro Ritchey Chrétien
304/355/406/508
Version française 01.2019 rév. B 53813; 53814; 53815; 53816
Excepté à titre personnel, toute reproduction totale ou partielle des contenus de ce document est strictement interdite. Sous réserve de modifications.
Tous les textes, images et graphismes sont la propriété de nimax GmbH.
53813_FR_Notice d'utilisation_REV_B
1 / 16
Publicité
Table des Matières
Manuels Connexes pour Omegon Pro Ritchey Chrétien 304
Sommaire des Matières pour Omegon Pro Ritchey Chrétien 304
- Page 1 Notice d'utilisation Télescope Ritchey Chrétien à tube serrurier en carbone Omegon® Pro Ritchey Chrétien 304/355/406/508 Version française 01.2019 rév. B 53813; 53814; 53815; 53816 Excepté à titre personnel, toute reproduction totale ou partielle des contenus de ce document est strictement interdite. Sous réserve de modifications.
-
Page 2: Omegon® Pro Ritchey Chrétien À Tube Serrurier En Carbone
Nous sommes désormais heureux de vous proposer de vrais télescopes Ritchey-Chrétien à prix modéré. Les télescopes à miroir Ritchey Chrétien d’Omegon® Pro sont utilisables sans aucune restriction pour l’observation et la photographie, révélant toute leur puissance lors des observations du ciel profond et de la photographie. En les dirigeant au-dessus de la voie lactée, ils montrent de nombreuses petites étoiles jusqu’au bord d’un oculaire bien... - Page 3 L’appareil est équipé de plusieurs accessoires facilitant son utilisation. Consultez la liste des pièces pour les identifier plus tard. 53813 Omegon® Pro Ritchey-Chrétien 304/2432 Tube optique avec rail de fixation 2x 3“ Losmandy, porte-oculaire 3“ Crayford Linear et réducteur 2“/1,25“, embase, compartiment à...
- Page 4 2. Préparation Il est important que vous compreniez les principales fonctions de l’appareil avant de l’utiliser. Il dispose de deux groupes de commandes, comme illustré (fig. 1 à 5). 1) Optischer Tubus 2) Fangspiegel 1- Tube optique 3) Halteschraube 2- Miroir secondaire Fangspiegel 3- Vis de maintien du miroir 4) 3x Justageschrauben...
- Page 5 Embase de chercheur Vis de réglage pour le porte- oculaire 10- Écrou pour fixer le porte-oculaire 11- Porte-oculaire 12- Vis de réglage pour le miroir principal avec boulon à côté Figure 3 13- Blocage pour le porte-oculaire 14- Vis de fixation pour oculaire 2“ 15- Réducteur 2“/1,25“...
- Page 6 Le télescope Ritchey-Chrétien est doté d’un porte-oculaire grâce auquel vous réglez la netteté de l’image. De plus, il comporte plusieurs bagues que vous pouvez visser entre le porte-oculaire et le tube. Cette construction offre une grande flexibilité pour les différents accessoires. Votre télescope Ritchey-Chrétien d’Omegon est doté d’un porte-oculaire de 3’’ accompagné des allonges correspondantes.
- Page 7 Nous utilisons les accessoires suivants : 33141 Oculaire de collimation d’Omegon 4577 Collimateur laser Newton 1,25’’ d’Omegon avec fenêtre oblique Excepté à titre personnel, toute reproduction totale ou partielle des contenus de ce document est strictement interdite. Sous réserve de modifications.
- Page 8 Au centre du miroir secondaire, vous voyez un petit cercle. Il s’agit du centre du miroir secondaire. Placez ensuite le collimateur laser 4577 d’Omegon dans le porte-oculaire puis allumez-le. Idéalement, vous voyez le reflet du laser dans le cercle au centre du miroir secondaire et retrouvez le point laser dans la visée du collimateur laser.
- Page 9 Réglage avec l’ oculaire de collimation Nous procédons de manière itérative. L’objectif est que seuls des cercles concentriques se trouvent autour du réticule de l’ oculaire de collimation qui se situe au milieu du champ de vision. Figure 7 : vue au travers de l’aide à la collimation Voici ce que vous devez voir lorsque vous regardez avec l’...
- Page 10 Réglage plus précis sur une étoile Les tous derniers millimètres qui vous séparent qu’un réglage parfait après les étapes indiquées ci-dessus, peuvent être réglés sur une étoile artificielle ou réelle. La photo ci-après qui a été extrêmement grossie, vous montre l’étoile idéale comme elle doit apparaître dans le champ de vision du télescope - un cercle clair, soit le disque d’Airy avec un ou plusieurs anneaux de diffraction.
-
Page 11: Annexe A : Caractéristiques Techniques
Annexe A : Caractéristiques techniques 53813 Omegon Pro Ritchey-Chrétien 304/2432 Ouverture 304 mm Focale 2 432 mm Grandissement de l´ouverture Construction de tube Construction en treillis en carbone Type d’optique Ritchey-Chrétien Cassegrain avec deux miroirs hyperboliques Substrat du miroir Cristal de quartz avec une très faible dilatation... - Page 12 53814 Omegon Pro Ritchey-Chrétien 355/2845 Ouverture 355 mm Focale 2 845 mm Grandissement de l´ouverture Construction de tube Construction en treillis en carbone Type d’optique Ritchey-Chrétien Cassegrain avec deux miroirs hyperboliques Substrat du miroir Cristal de quartz avec une très faible dilatation...
- Page 13 53815 Omegon Pro Ritchey-Chrétien 406/3250 Ouverture 406 mm Focale 3 250 mm Grandissement de l´ouverture Construction de tube Construction en treillis en carbone Type d’optique Ritchey-Chrétien Cassegrain avec deux miroirs hyperboliques Substrat du miroir Cristal de quartz avec une très faible dilatation...
- Page 14 53816 Omegon Pro Ritchey-Chrétien 508/4000 Ouverture 508 mm Focale 4 000 mm Grandissement de l´ouverture Construction de tube Construction en treillis en carbone Type d’optique Ritchey-Chrétien Cassegrain avec deux miroirs hyperboliques Substrat du miroir Cristal de quartz avec une très faible dilatation...
-
Page 15: Annexe B : Accessoires Recommandés
Annexe B : accessoires recommandés 33141 Oculaire de collimation Omegon 4577 Collimateur laser Newton 1,25’’ Omegon avec fenêtre oblique 32974 Viseur à point rouge Omegon Deluxe 47014 Viseur LED Omegon Excepté à titre personnel, toute reproduction totale ou partielle des contenus de ce document est strictement interdite. Sous réserve de modifications. -
Page 16: Annexe C : Conseils Pratiques - Nettoyage De L'optique
N’utilisez un nettoyant liquide que lorsque la saleté ne part pas avec l’eau distillée. Utilisez de préférence les liquides spéciaux comme par exemple le liquide contenu dans le kit de nettoyage 5 en 1 (5551 d’Omegon®). Si vous mélangez vos liquides vous-même, assurez-vous de n’utiliser que des composants purs venant de la pharmacie.
