EINHELL PICOBELLA Instructions D'origine
  1. Manuels
  2. Marques
  3. EINHELL Manuels
  4. Tondeuses
  5. PICOBELLA
  6. Instructions d'origine

EINHELL PICOBELLA Instructions D'origine

Masquer les pouces Voir aussi pour PICOBELLA:
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
D
Originalbetriebsanleitung
Akku-Oberfl ächenbürste
GB
Original operating instructions
Cordless surface brush
F
Instructions d'origine

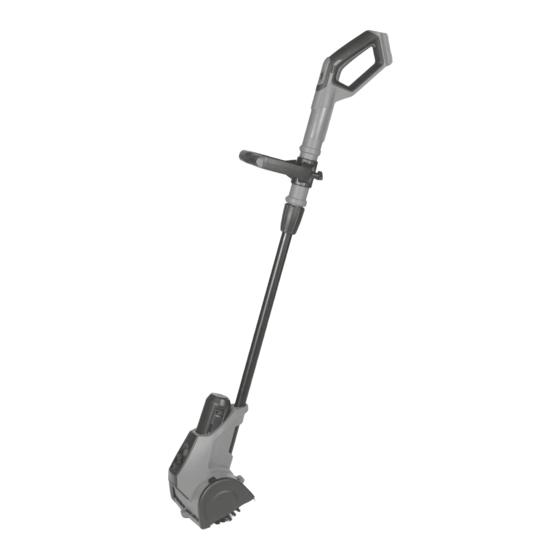

Brosse de surface sans fi l
NL
Originele handleiding
Accu oppervlakteborstel
7
Art.-Nr.: 34.242.03 (3,0 Ah)
Anl_Picobella_SPK7.indb 1
Anl_Picobella_SPK7.indb 1
PICOBELLA
I.-Nr.: 11019
19.11.2019 09:16:05
19.11.2019 09:16:05
