En cas d'interruption de courant, la minuterie interdit tout nouveau
cycle pendant 5 minutes.
Chauffage Suivre ces étapes pour démarrer le nouveau système
de façon adéquate :
Lors du chauffage de l'étage 1, Y est sous tension; lors du
chauffage de l'étage 2, Y2 et Y sont sous tension. Le signal Y
envoie une basse tension dans les sécurités et énergise la borne T1
sur la carte de circuit imprimé. Si le compresseur est désactivé
depuis 5 minutes ou si l'alimentation n'a pas été réinitialisée
pendant 5 minutes, le relais OF2 et la borne T2 sont énergisés. Le
contacteur se ferme et le moteur et le compresseur du ventilateur
extérieur démarrent.
Quand le cycle est complété, Y se désactive et le compresseur et le
ventilateur extérieur s'arrêtent. Le délai de 5 minutes s'enclenche.
Le compresseur ne se met pas sous tension jusqu'à la fin du délai.
En cas d'interruption de courant, la minuterie interdit tout nouveau
cycle pendant 5 minutes.
Fonctionnement du compresseur
La conception à spirales simple a été modifiée par l'ajout d'un
mécanisme interne de marche à vide qui ouvre un orifice de
dérivation dans la première poche de compression, réduisant
considérablement le déplacement des spirales. L'ouverture et la
fermeture de l'orifice de dérivation sont commandées par un
solénoïde à commande électrique. Les spirales modulées effectuent
un vidage en un seul stade pour passer de la pleine capacité à
environ 67 % de capacité.
Un moteur haute efficacité à une vitesse continue de tourner
pendant que les spirales effectuent leur modulation entre les deux
stades de capacité. La modulation s'effectue en évacuant une
certaine quantité de gaz par la première poche d'aspiration pour la
renvoyer au côté basse pression du compresseur, ce qui réduit le
déplacement effectif du compresseur.
La pleine capacité est atteinte en bloquant ces sorties, ce qui
augmente conséquemment le déplacement à 100 %. Un solénoïde
c.c. dans le compresseur, commandé par un signal de 24 V c.a.
redressé dans la prise externe du solénoïde, déplace le joint
coulissant qui ouvre et ferme ces sorties.
Les volets des sorties sont positionnés de sorte à faire fonctionner
le compresseur à environ 67 % de sa capacité lorsque le solénoïde
n'est pas activé, et à 100 % de sa capacité lorsque le solénoïde est
activé. Le remplissage et le vidage des spirales à deux stades
s'effectuent sans interruption du moteur entre les stades.
REMARQUE : La capacité de 67 % du compresseur représente
une capacité de climatisation ou de chauffage d'environ 75 % au
serpentin intérieur.
Le compresseur démarre toujours vide et demeure vide pendant
cinq secondes, même si le thermostat demande une capacité à étage
élevé.
Quiet Shift- -2
L'option Quiet Shift- -2 (réglage usine à OFF) est un mode de
dégivrage réglable sur place qui permet de réduire le bruit engendré
par l'appareil au début et à la fin du cycle de dégivrage en mode de
chauffage. Pour sélectionner cette option, placez le commutateur
DIP3 de la carte de dégivrage à ON.
Lorsque le commutateur Shift- -2 est à ON et qu'un cycle de
dégivrage débute, la séquence d'opérations suivantes démarre: le
compresseur est désactivé pendant une minute environ, puis le
robinet inverseur est excité. Peu après, le compresseur est réactivé
et le cycle de dégivrage normal démarre.
Lorsque les conditions de fin de dégivrage sont réunies, la
séquence d'opérations suivantes démarre: le compresseur est
désactivé pendant une minute environ, puis le robinet inverseur est
désexcité. Peu après, le compresseur est réactivé et le cycle de
chauffage normal démarre.
Dégivrage
La commande de dégivrage est une commande de minuterie et de
température qui comprend des réglages de 30, 60, 90 ou
120 minutes réglables sur place (réglage usine de 90 minutes). Ces
réglages représentent les intervalles entre la fin et le début des
cycles de dégivrage.
Le thermostat de dégivrage mesure la température du serpentin tout
au long du cycle de chauffage. Lorsque la température du serpentin
atteint le seuil de dégivrage du thermostat d'environ 0 _C (32 _F),
ses contacts se ferment pour alimenter la borne DFT et ainsi
démarrer la séquence de dégivrage. Lorsque la borne DFT a été
alimentée pendant la durée sélectionnée, le cycle de dégivrage
débute. Le cycle de dégivrage se termine lorsque les contacts du
thermostat s'ouvrent, ou automatiquement au bout de 10 minutes.
Dégivrage SPEEDUP
Pour démarrer un cycle de dégivrage forcé, les broches SPEEDUP
(J1) doivent être reliées pendant 5 secondes. Si les contacts du
thermostat de dégivrage sont ouverts, un cycle court de dégivrage
se produit (la durée dépend de la position du commutateur Quiet
Shift- -2). Si le commutateur Quiet Shift- -2 est à OFF, seul un
second cycle de dégivrage court de 30 secondes se produit. Si le
commutateur Quiet Shift- -2 est à ON, la séquence SPEEDUP est
d'environ 3 minutes, soit 1minute d'arrêt du compresseur suivie de
30 secondes de dégivrage avec le compresseur en marche. De
retour en mode de chauffage, le compresseur s'arrête pendant une
minute de plus.
Si les contacts du thermostat de dégivrage sont fermés, un cycle
complet de dégivrage démarre. Si le commutateur de l'option Quiet
Shift- -2 est à ON, le compresseur sera désactivé pendant deux
intervalles de une minute comme expliqué précédemment.
Broches de
Changement
neutralisation
silencieux

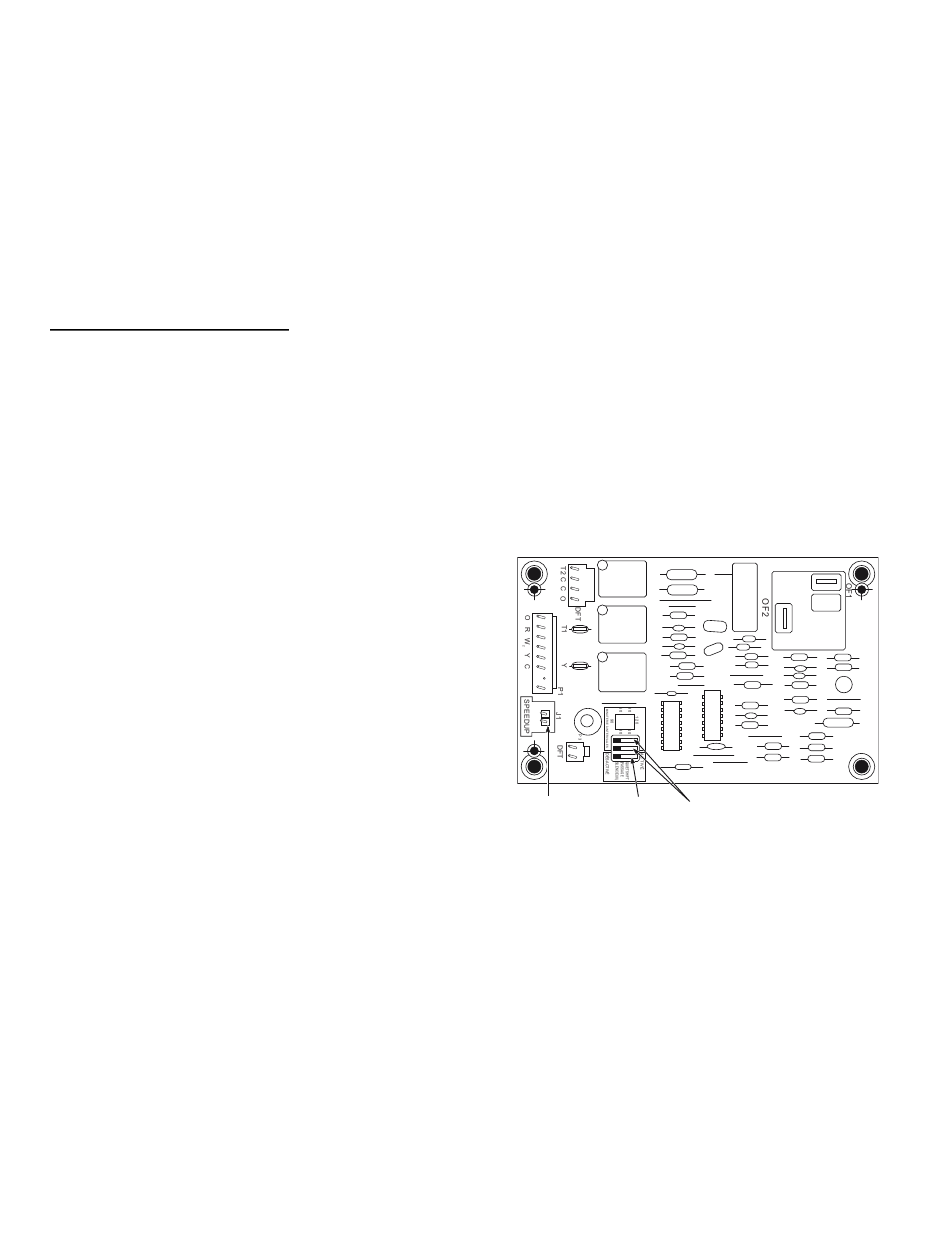

Figure 11 – Commande de dégivrage
Vérification de la charge
REMARQUE : CHARGE EN ÉTAGE HAUT SEULEMENT
Les charges fournies en usine et le sous- -refroidissement désiré sont
indiqués sur la plaque signalétique de l'appareil. La méthode de charge
est indiquée sur plaque d'information apposée à l'intérieur de
l'appareil. Pour vérifier et ajuster la charge de façon correcte, les
conditions
doivent
être
sous- -refroidissement. Des conditions favorables sont présentes si la
température extérieure est située entre 21,11 _C et 37,78 _C (70 _F et
100 _F), et que la température intérieure est située entre 21,11 _C et
26,67 _C (70 _F et 80 _F). Suivez le processus ci- -dessous :
La charge d'usine est destinée à un jeu de conduites de 15 pi
(4,57 m). Réglez la charge en ajoutant ou en retirant respectivement
0,6 oz/pi (0,018 kg/m) pour une conduite de liquide de 3/8 po
d'une longueur supérieure ou inférieure à 15 pi (4,57 m).
Pour les conduites de frigorigène de longueur standard (80 pi /
24,38 m ou moins), laissez fonctionner le système en mode de
refroidissement au moins 15 minutes. Si les conditions sont
favorables, vérifiez la charge à l'aide de la méthode de
sous- -refroidissement. Si un ajustement est nécessaire, ajustez la
9
Commutateurs
d'intervalles de dégivrage
favorables
au
chargement
A05378
de
