Intérieur
Module recto verso
15
Ouvrez ce capot pour extraire le papier bloqué de
l'unité de fixation.
Unité de fixation
16
Les images toner sont fixées ici.
ATTENTION
L'unité de fixation est chaude. Faites attention
lorsque vous retirez le papier bloqué.
Capot du module recto verso
17
Ouvrez ce capot si du papier est bloqué dans le
module recto verso.
Cartouche de toner
18
*2
Cette
cartouche
contient
l'impression. La cartouche de toner doit être
remplacée si le témoin du tableau de bord clignote.
Interrupteur principal (Voir page 1-17)
19
Cet interrupteur doit rester activé si l'option fax ou
I-Fax est installée.
*2 Voir page 2-21 pour la procédure d'installation et de remplacement de la cartouche de toner.
20
21
22
23
du
toner
pour
24

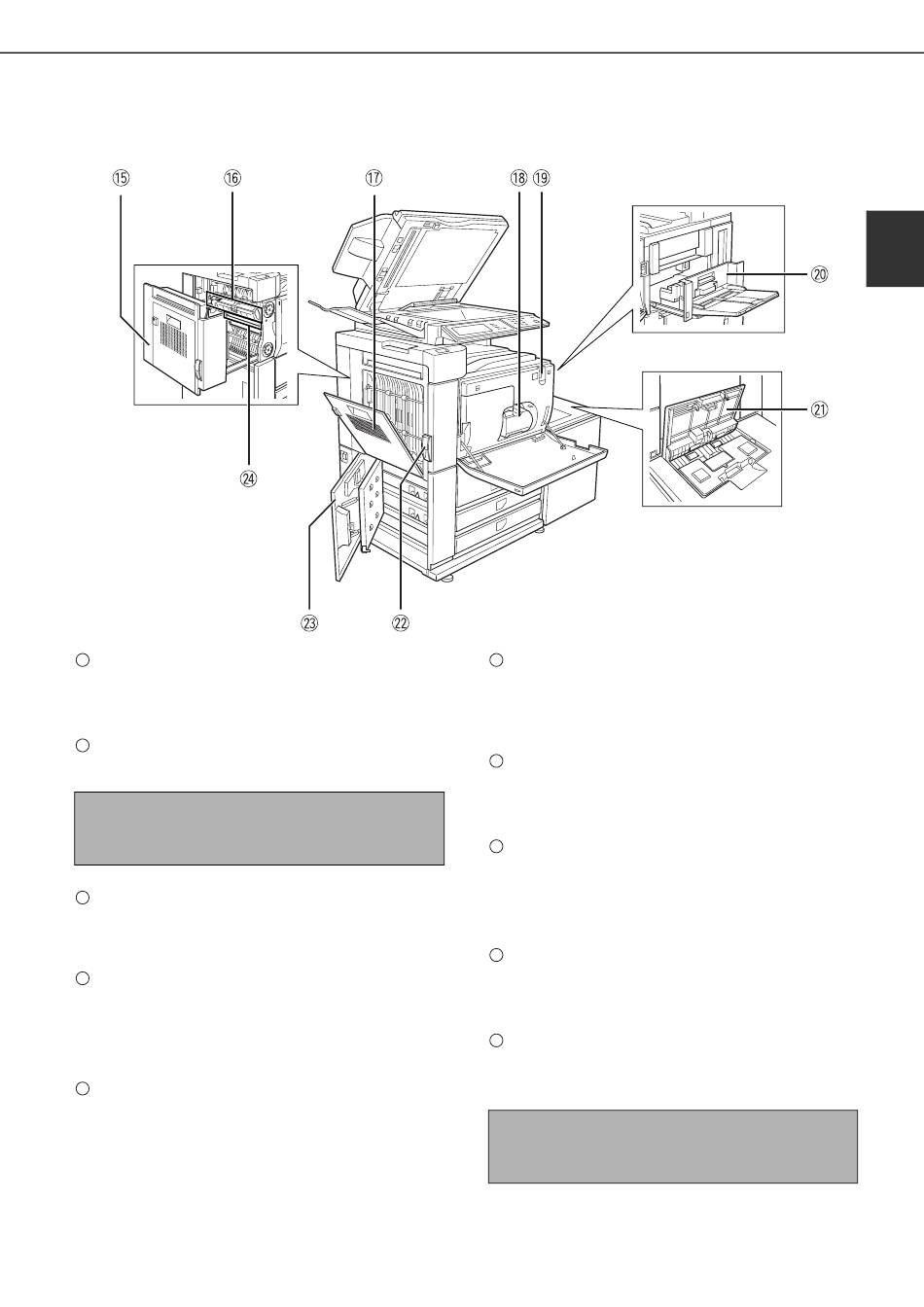

NOMS DES PIECES ET FONCTIONS
Capot latéral droit
Ouvrez ce capot pour extraire le papier bloqué
dans le plateau d'alimentation auxiliaire ou le
magasin grande capacité.
Capot supérieur du magasin grande capacité
Ouvrez ce capot pour extraire le papier bloqué le
magasin grande capacité.
Levier de déverrouillage du capot latéral
gauche
Pousser ce bouton vers le haut pour ouvrir le capot
latéral gauche.
Capot gauche du magasin papier
Ouvrez ce capot pour retirer le papier bloqué dans
le magasin 3 ou le magasin 4.
Tambour photoconducteur
Les
images
se
forment
photoconducteur.
REMARQUE
Veillez à ne pas toucher ni endommager le tambour
photoconducteur.
1
sur
le
tambour
1-11
