Avant d'effectuer quelque raccordement que ce soit, de régler l'appareil ou de l'utiliser, veuillez lire attentivement ce
mode d'emploi. Conservez-le pour référence.
Français

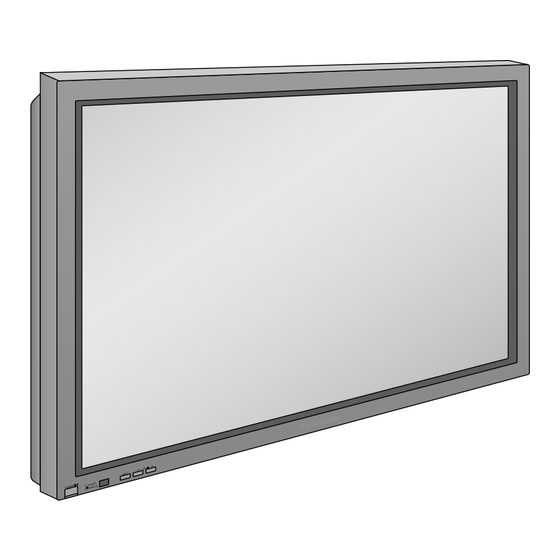

PLASMA DISPLAY
Ecran plasma 16/9ème
Mode d'emploi
TH-42PWD3
Numéro de modèle
TH-42PW3
TQBC0223
®
