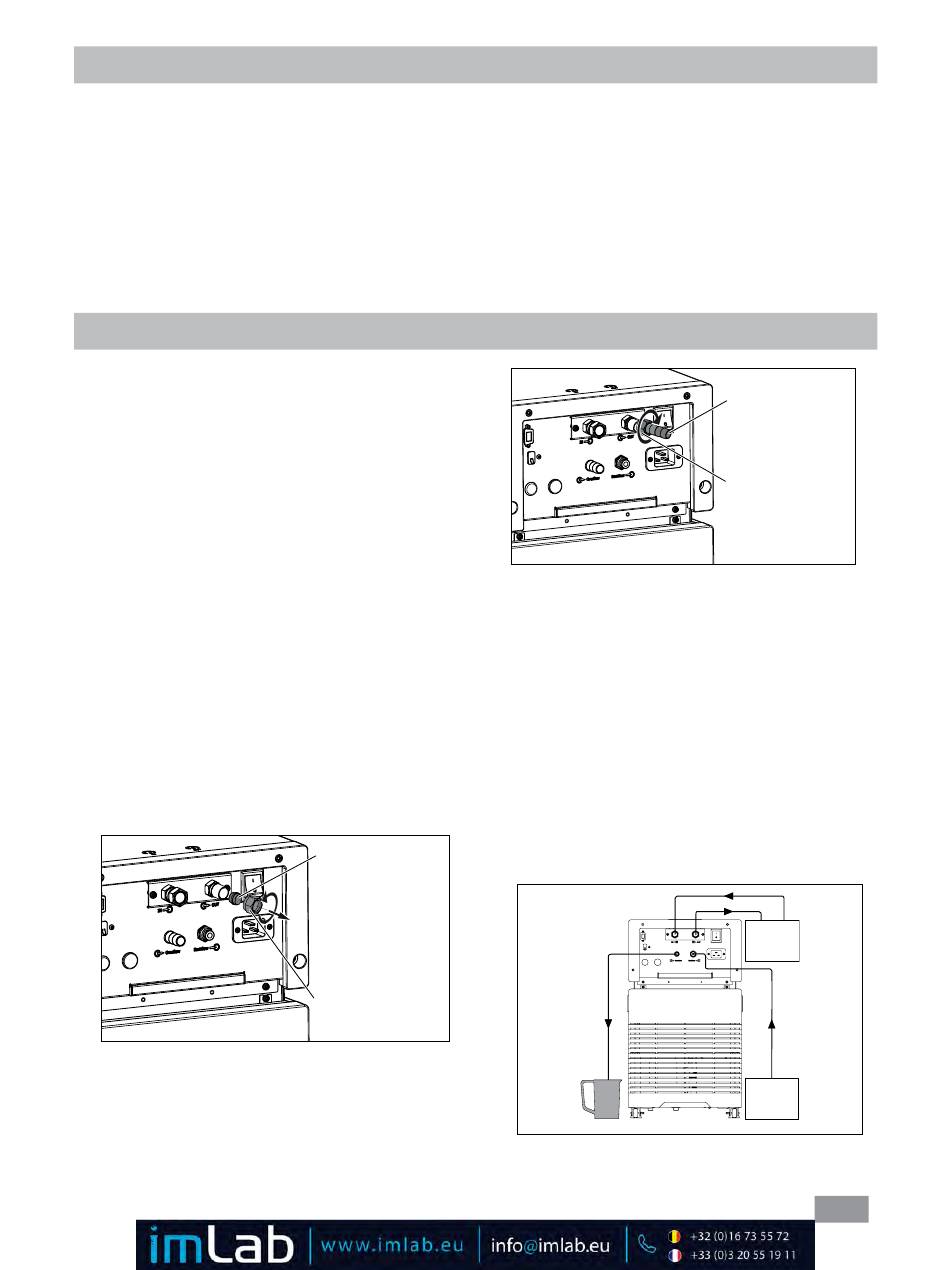

• Déballage :
- Déballez l'appareil avec précaution�
- En cas de dommages, établir immédiatement le constat
correspondant (poste, chemin de fer ou entreprise de
logistique)�
• Installation:
- Placez l'appareil sur une surface plane, stable, propre,
non glissante, sèche et ininflammable�
- Laissez au moins 20 cm d'espace libre devant et derrière�
- La zone d'installation doit être suffisamment grande et
aérée pour l'espace ne chauffe pas trop en raison de la
chaleur dégagée par l'appareil�
- Ne placez pas l'appareil à proximité directe de sources
de chaleur et ne l'exposez pas directement aux rayons
du soleil�
- Le système de refroidissement, le moteur de la pompe
et l'électronique génèrent de la chaleur propre qui est
évacuée à travers des grilles de ventilation� Ne couvrez
jamais ces grilles de ventilation !
Remarque: Après l'installation de l'appareil il faut at-
tendre au moins une heure avant la mise en service de
l'appareil, afin d'éviter tout dommage du système de re-
froidissement�
• Raccordement des tuyauteries/flexibles:
- Avec une clé plate (SW 19), retirez les écrous d'accou-
plement et les bouchons des raccords de pompe IN (8)
et OUT (9)�
- accordez les flexibles pour la circulation du système ex-
terne aux raccords de pompe M 16 x 1 IN et OUT, direc-
tement ou à l'aide d'olives de flexible�
- Vissez les olives de flexible avec des écrous d'accouple-
ment aux raccords de pompe IN et OUT� Poussez les
flexibles (diam� nom� 12) sur les olives� Les flexibles doivent
être maintenus avec des colliers pour flexible adaptés�
Déballage
• Fourniture :
Préparatifs
Bouchons
Écrous
d'accouplement
Fig. 2
- RC 5 basic
- Câble secteur
- Olive de flexible, diamètre nominal 8 (2 p�)
- Olive de flexible, diamètre nominal 12 (2 p�)
- Capuchon plastique (pour le connecteur de « Overflow »)
- Capuchon plastique (pour le connecteur de « BacKflow »)
- Câble USB 2�0 (A – micro B)
- Guide de l'utilisateur
- Carte de garantie�
- Un tuyau situé sur le raccord de «Overflow» (déborde-
ment) permet de diriger les excès de liquide dans un réci-
pient approprié� Le récipient doit toujours être placé en une
position inférieure par rapport au raccord de «Overflow»�
Dans le cas d'un système externe fermé, s'il n'y a aucun
risque de dépasser le niveau de fluide maximum, vous pou-
vez fermer le connecteur de « Overflow » avec le capu-
chon de trop-plein fourni� Ceci réduit la perte d'énergie
et protège contre l'infiltration d'eau et l'accroissement du
volume associé, en cas d'applications à long terme avec
des températures basses et une forte humidité�
Vérifiez l'expansion thermique du fluide !
- Fixez le raccord de «Backflow» (reflux) au calorimètre
IKA avec un tuyau adapté�
Si le calorimètre IKA n'est pas relié, fermez le connecteur
de « Backflow » à l'aide du capuchon fourni�
Remarque : Si aucun système externe n'est nécessaire,
fermez les raccords de pompe IN et OUT à l'aide des
écrous d'accouplement et des bouchons fournis�
Olive de flexible
Écrous
d'accouplement
Fig. 3
External
system
IKA
®
Calorimeter
Fig. 4
7
