3.5 Installation de l'appareil
Un dégagement est nécessaire alentour et au dessus de
l'appareil pour assurer un débit d'air adéquat et un accès
facile pour l'entretien.Voir l'Annexe C. La bouche d'entrée d'air
frais doit être éloignée de toutes sources de contamination
telles que cheminées, évents, etc. Pour réduire l'entrée de
la neige ou de l'humidité lors de grands vents, positionner
la bouche d'entrée d'air frais à l'opposé des vents dominants.
IMPORTANT
Les capots de ces appareils ne sont pas installés à
l'usine et doivent être installés sur place. Ils peuvent
être installés avant de monter l'appareil sur le toit
ou une fois l'appareil installé. Les capots sont
emballés sur le dessus de l'appareil. Lors de l'élévation
de l'appareil, s'assurer que les capots sont bien
fixés et qu'ils ne seront pas endommagés par le
palonnier.Voir l'Annexe D pour l'installation des capots.
L'utilisation d'un palonnier est nécessaire afin de prévenir
les bris à la toiture. Des rouleaux peuvent être utilisés pour
déplacer l'appareil sur le toit. Des trous de levage sont situés
sur la base en saillie de l'appareil, tels qu'illustrés à l'Annexe D.
Pour les poids et les dimensions hors-tout, voir l'Annexe C.
ATTENTION
Tous les panneaux doivent être installés lors de l'élévation.
3.6 Installation des capots
Pour installer les capots, voir l'Annexe D. Un raccord
rapide pour les moteurs de volet est fourni pour les
brancher à l'appareil. S'assurer que toutes les vis soient
complètement serrées pour que les capots soient solidement
fixés et pour garder les joints étanches.

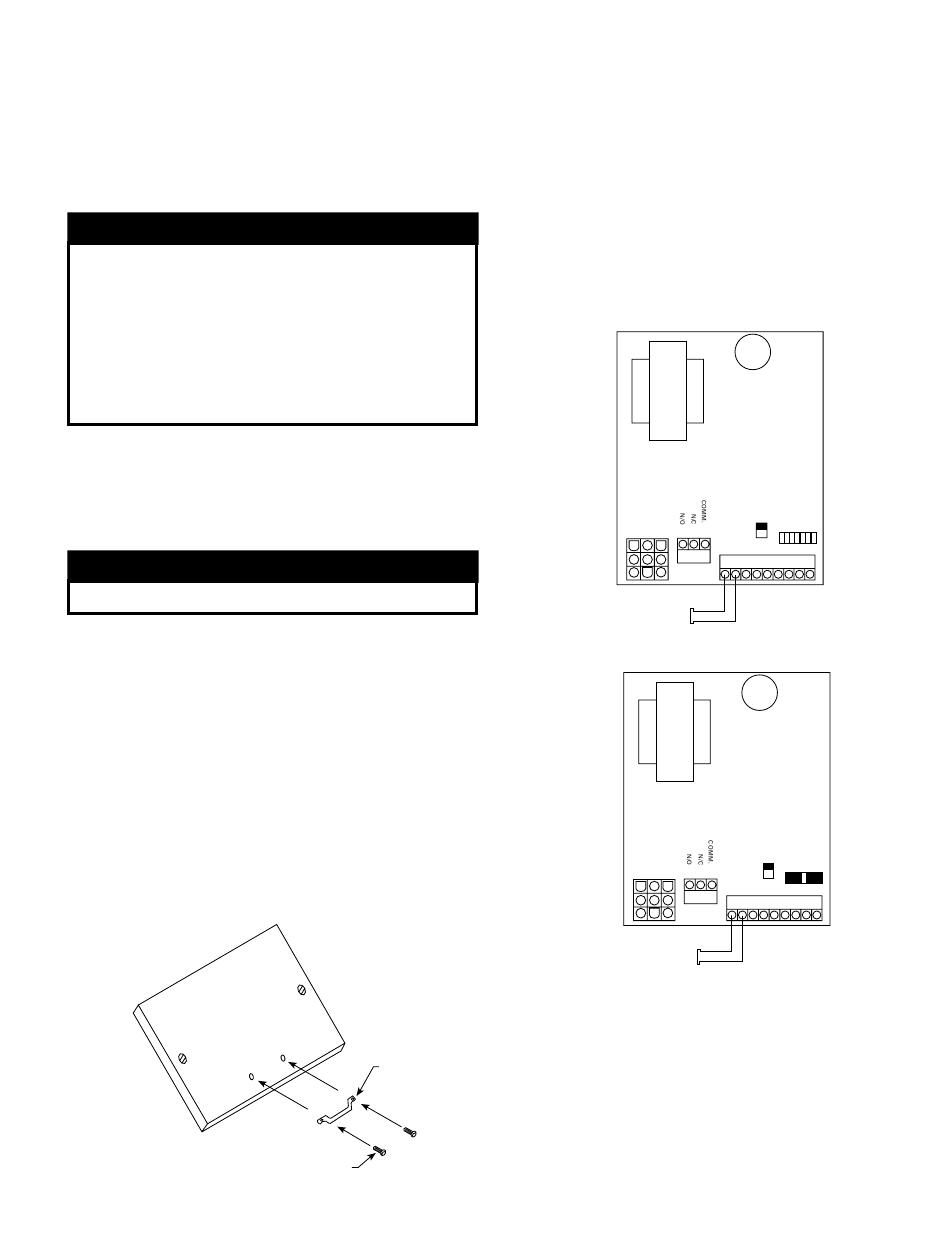

3.7 Installation des poignées des panneaux d'accès
Les poignées sont fournies mais doivent être installées
sur place. Les poignées et leurs boulonneries sont
emballées sur le dessus de l'appareil VRC 20LCe, et à
l'intérieur pour l'appareil VRE w20LCe. Retirer de
l'emballage et installer selon l'illustration ci-dessous.
Panneau d'accès
VO0013F
Panneau d'accès
Poignée de
métal ou de
polyamide
Vis # 10 x 3/4
3.8 Intégration à un système à air pulsé
Système à air pulsé
Quand le ventilateur récupérateur de chaleur VRC 20LCe
(ou d'énergie VRE w20LCe) est installé en combinaison
avec un système à air pulsé, la fournaise et son réseau de
conduits sont utilisés pour distribuer l'air frais à l'intérieur du
bâtiment. Si ce genre de système est utilisé, le ventilateur
principal de la fournaise doit fonctionner continuellement lorsque
l'appareil est en marche. Un dispositif de synchronisation
à la fournaise peut être branché au borniers J3-1 et J3-2
(pour un circuit à basse tension de Classe II seulement).
Le contrôleur établit le contact à relais entre ces borniers
lorsque l'appareil est en marche, tel qu'illustré ci-dessous.
J 1
3 2 1
6
9
CONTACTS DE SYNCH.
AU VENTILATEUR
VE0026F
Synchronisation à la fournaise VRC 20LCe
3 2 1
6
9
CONTACTS DE SYNCH.
AU VENTILATEUR
VE0025F
Synchronisation à la fournaise VRE w20LCe
Le point d'entrée de l'air frais provenant du VRC (ou
du VRE) devrait être éloigné d'au moins 6 pieds
(1829mm) en amont de la fournaise, dans son conduit
de retour d'air. Le branchement de conduit de l'air vicié
vers le VRC (ou le VRE) doit être fait sur le conduit de
retour d'air à au moins 2 pieds (610mm) en amont du
branchement de l'entrée d'air frais.
Page 5
PLAQUE ÉLECTRONIQUE 48644
JU1
J4
1
J2
::: : : :
:
1 2 3
A B C D E F G
4
F F I O O
C L Y R G B
7
J3
PLAQUE ÉLECTRONIQUE 48644
J 1
JU1
J4
1
J2
:
1 2 3
A B C D E F G
4
F F I O O
C L Y R G B
7
J3
