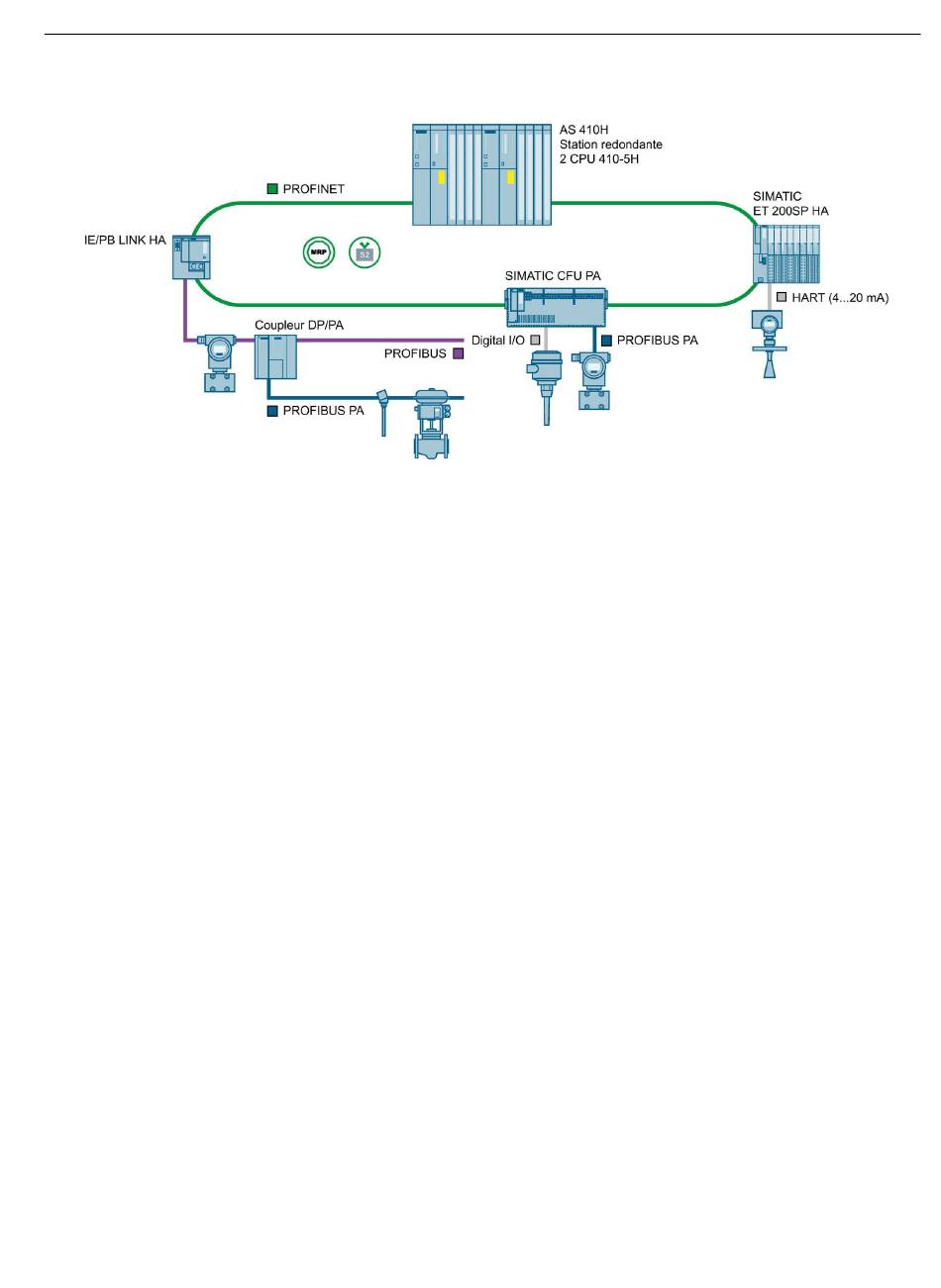

Figure 1-2
IE/PB LINK comme proxy PROFINET IO dans le système H
En tant que proxy PROFINET IO dans le système H (uniquement IE/PB LINK HA), le
LINK prend en charge entre autres les fonctions suivantes :
• Communication PG/OP, pour charger p. ex. des programmes et données de
configuration.
• Routage d'enregistrements, notamment pour la configuration d'appareils de terrain
avec SIMATIC PDM p. ex.
• Passerelle vers un système maître DP
• Routage S7 avec connexions S7 configurées entre :
– Stations S7-1500 des deux côtés
– Au moins une station PC SIMATIC d'un côté et p. ex. une station S7-300 / S7-400
IE/PB LINK
Instructions de service, 07/2020, C79000-G8977-C393-05
de l'autre
Utilisation et propriétés
1.1 Utilisation, modes de fonctionnement
