Mise en service / test de fonctionnement

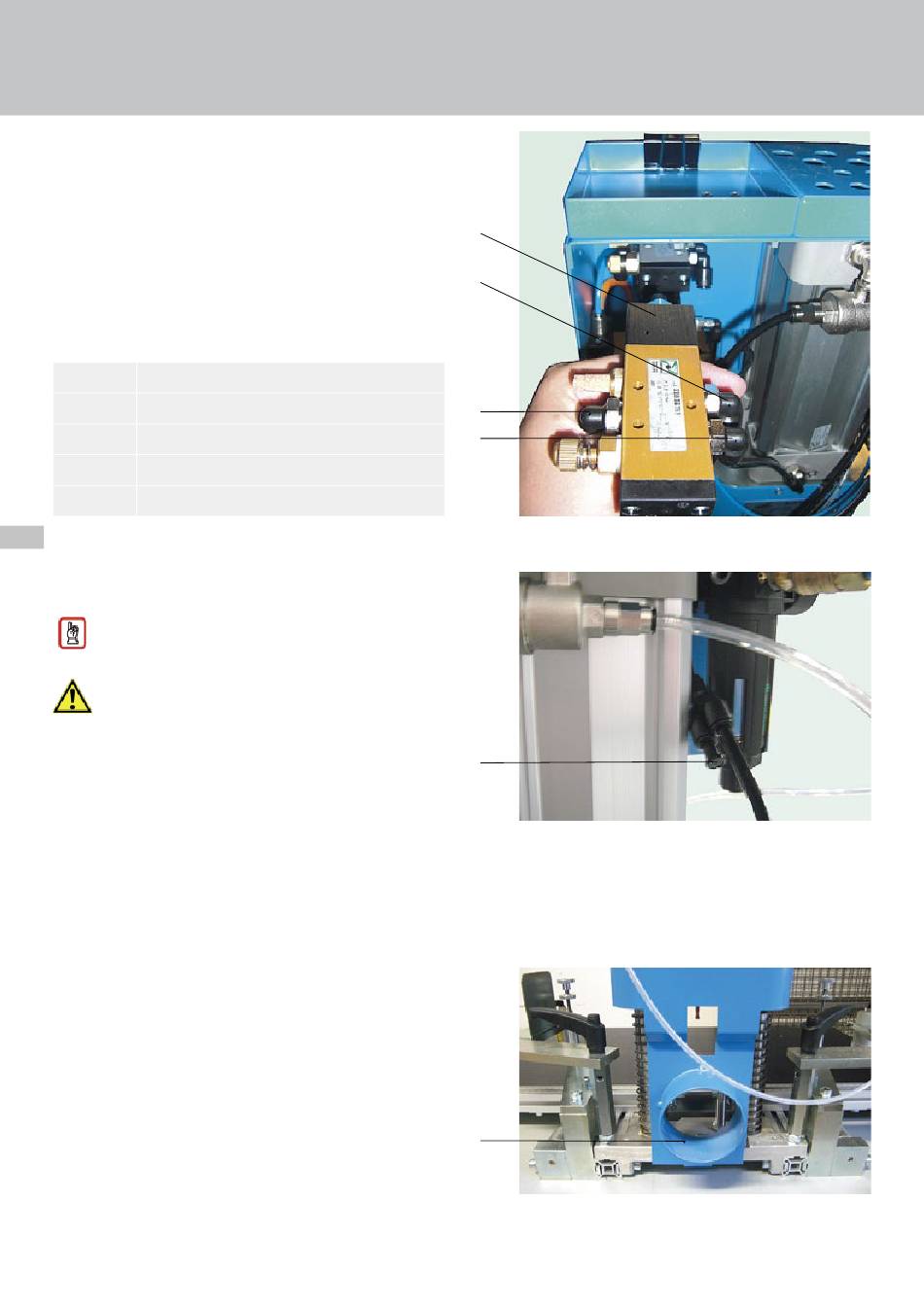

Plan des raccordements
N°
Désignation
1
Raccord 1
2
Raccord 2
3
Vanne de raccordement pour la commande à pédale
4
Raccord 4
fr
Enlevez le bouchon
du distributeur et branchez le tuyau
5
d'air comprimé sur le raccord de la commande à pédale.
Remarque !
À la fin des travaux, effectuez systématiquement
un test de fonctionnement.
Avertissement !
Les tuyaux d'air comprimé ne doivent
être ni endommagés, ni pliés.
Respectez impérativement les notices de montage
en annexe de ces instructions de service.
9. Raccordement de l'aspiration
Raccordez la machine à une installation d'aspiration.
Le raccordement à une station d'aspiration au moyen d'un
tuyau flexible difficilement inflammable est obligatoire.
Branchez le tuyau d'aspiration de la station d'aspiration sur
l'embout d'aspiration
La vitesse de l'air de la station d'aspiration doit
être d'au moins 20 m/s.
Diamètre du tuyau d'aspiration : ø 80 mm. Poser le tuyau
d'aspiration de manière à ne créer aucune contrainte sur
l'embout d'aspiration !
38
et fixez-le avec un collier.
1
3
4
1
2
5
1
