Mise en service / test de fonctionnement
Serre-flans
Les serre-flans (composants) sont prémontés.
Un montage est uniquement nécessaire sur les machines
n° 9 131 498 et 9 131 499.

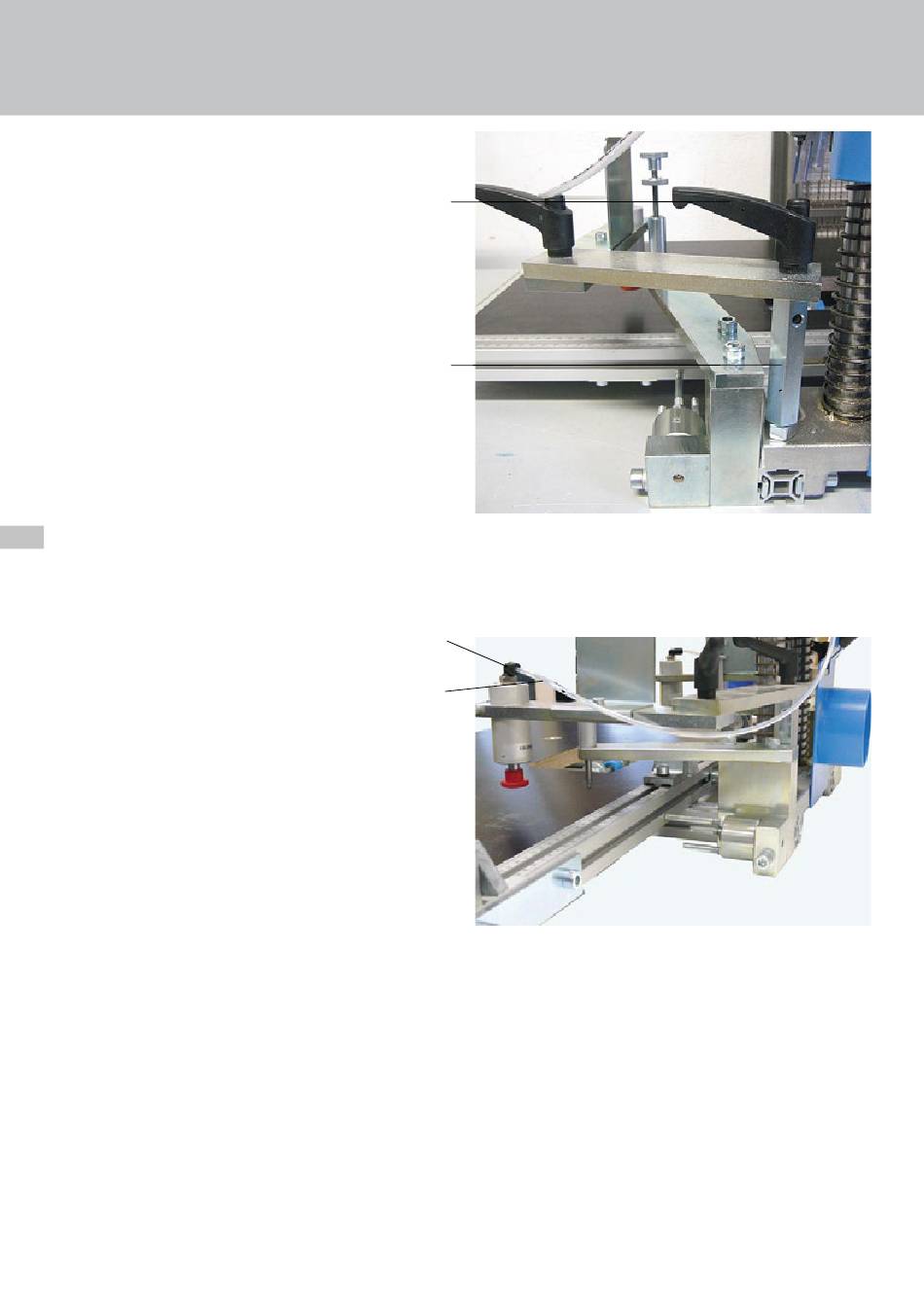

L'illustration montre le côté droit du serre-flans, pour
le côté gauche, le serre-flans est monté de manière
inversée.
Installation du serre-flans.
Vissez d'abord le boulon
Ensuite, le serre-flans prémonté est fixé à l'aide de la vis
à garret
.
2
fr
Introduisez le tuyau
2
pneumatique.
Respectez toujours les notices de montage !
36
.
1
dans l'embout
du vérin
3
2
1
3
2
