MESURES DE RÉSISTANCES D'ISOLATION
ATTENTION
 Avant d'effectuer une mesure, débranchez le dispositif testé de toute source d'alimentation, puis
isolez‐le de toute résistance parasite.
 Ne court‐circuitez pas les fils de test lorsqu'une tension est émise depuis le mètre.
 Patientez suffisamment entre les différents tests afin de permettre la stabilisation des dispositifs en
cours de test.
 Lorsque les pinces rouge et noire sont connectées au circuit en cours de test, une tension de sortie
élevée est émise depuis la borne LIGNE et le courant est émis depuis la borne TERRE.
 À la fin d'un test, ne touchez pas les composants du circuit en cours de test. Les composants se sont
peut‐être chargés durant le test et peuvent se décharger lorsque vous les touchez.

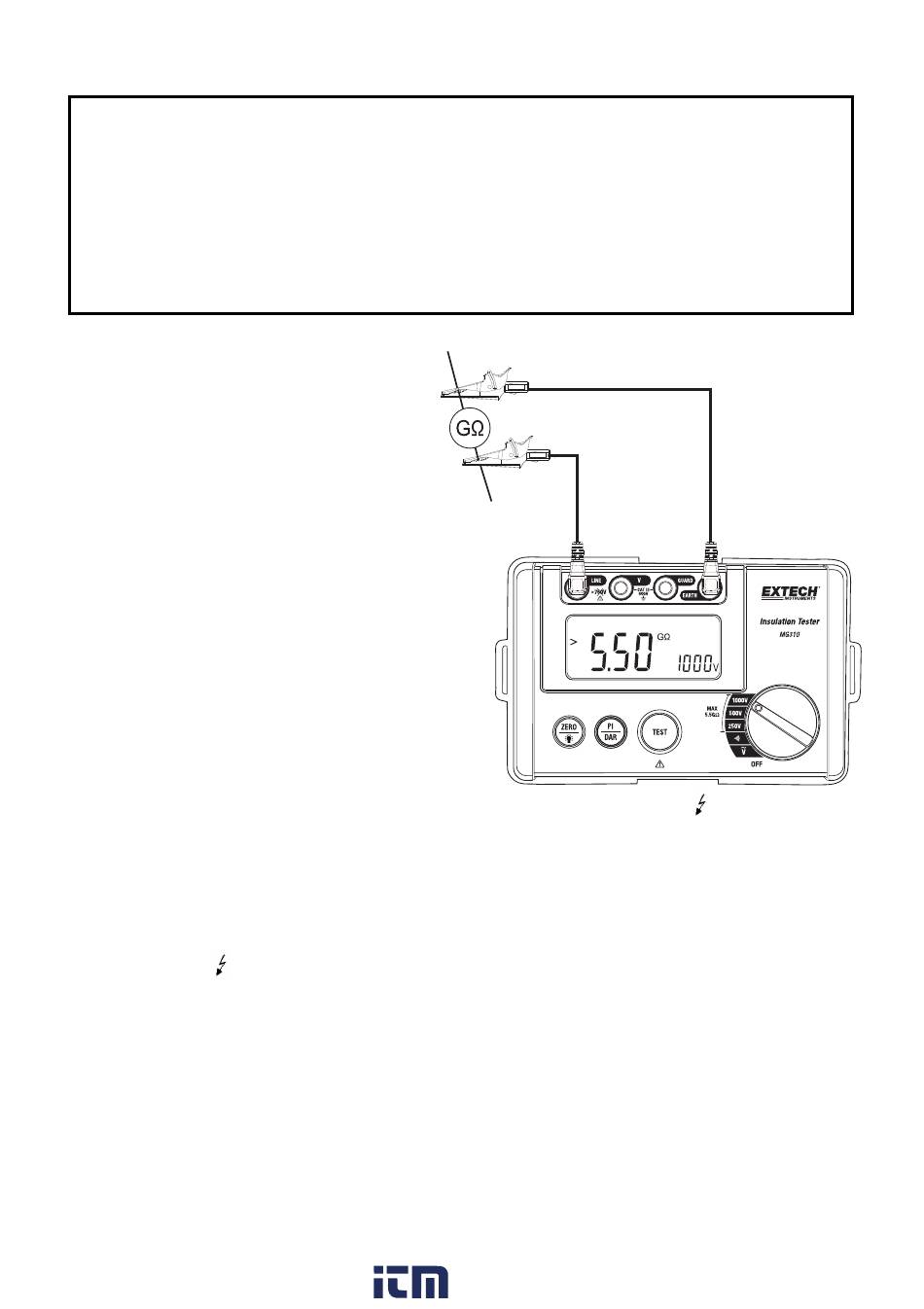

1. Sélectionnez la tension de test
désirée en utilisant le sélecteur
rotatif. Sélectionnez la position 250
V, 500 V ou 1000 V selon la tension
de test de sortie désirée.
2. Branchez le fil d'essai rouge à la
borne LIGNE (4) de l'appareil et le fil
d'essai noir à la borne TERRE (1).
Connectez l'extrémité sonde des fils
d'essai au circuit testé
3. Appuyez sur le bouton TEST pour
commencer le test. Le bouton se
verrouille automatiquement et son
témoin s'allume.
Remarque : Lorsque le circuit testé
est sous tension et présente un
potentiel de tension (C.A./C.C.)
supérieur à 30 V, l'appareil
n'effectuera pas de test (l'écran affichera l'indicateur « > », le symbole clignotera,
l'avertisseur retentira également). Lorsque le circuit testé n'est pas sous tension ou que sa
tension est inférieure à 30 V, l'appareil commence à appliquer une haute tension au circuit
testé.
4. L'écran principal affichera la résistance d'isolation en MΩ (méga ohms) ou GΩ (giga ohms).
5. La valeur de la tension de test (V DC) sera indiquée sur l'affichage auxiliaire le plus à droite,
le symbole clignotera et le signal sonore d'avertissement retentira.
6. Appuyez sur ce bouton pour déverrouiller le bouton TEST et arrêter le test. La haute tension
se désactivera et la valeur de la résistance indiquée sur l'affichage principal sera maintenue.
7. L'appareil déchargera ultérieurement en interne le solde de la tension de test d'isolation.
Remarque : Positionner le sélecteur de fonctions sur une autre position de test annulera le
test en cours.
8. Une mesure supérieure à 5,50 GΩ indique que la mesure du mètre est supérieure au seuil
de résistance de cette plage de mesure.
