MODE D'INSTALLATION ET D'EMPLOI
SOL SH0805 P1 IP44, SOL LH0805 P1 IP44, SOL SH0805 P2 IP44,
SOL LH0805 P2 IP44, SOL SH1205 P2 IP44, SOL LH1205 P2 IP44
Merci d'avoir décidé d'acheter ce produit.
Familiarisez-vous avec le produit avant la première mise en
service. Pour cela, lisez attentivement le mode d'emploi ci-après
et les indications de sécurité. Utilisez l'appareil uniquement
comme décrit et pour les domaines d'intervention indiqués.
Conservez ce mode d'emploi. Remettez tous les documents aussi
en même temps que l'appareil en cas de transmission à un tiers.

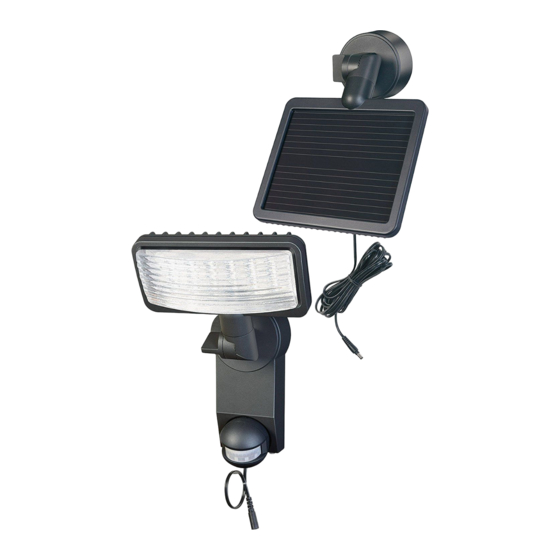

LISTE DES PIÈCES
1 Support du panneau solaire
2 Câble de liaison du panneau solaire
3 Vis de montage pour le module solaire et de l'unité
principale (5x)
4 Module solaire
5 Unité principale
6 Unité à LED
7 Détecteur de mouvements
8 Interrupteur ON/OFF
9 Régulateur de la durée d'éclairage
10 Régulateur de la sensibilité de réponse
PREMIER CHARGEMENT DE LA LAMPE SOLAIRE
Avant de mettre la lampe solaire en service, celle-ci doit être
d'abord chargée par l'intermédiaire du module solaire.
Connectez le câble du module solaire à l'unité principale.
L'interrupteur ON/OFF de l'unité principale doit être réglé sur
OFF. Placez le module solaire à un endroit où il sera soumis le
plus longtemps possible à la lumière solaire directe. Veuillez
respecter aussi les indications relatives aux lieux de montage
appropriés mentionnées dans le paragraphe suivant.
En fonction de la saison, des intempéries et de la position du
module solaire, le chargement peut durer jusqu'à 4 jours avant
que la lampe ne puisse être mise en service.
LIEUX DE MONTAGE APPROPRIÉS POUR LA LAMPE
SOLAIRE ET LE MODULE SOLAIRE
Unité principale :
L'unité principale contient la lampe, le détecteur de mouve-
ments et l'accumulateur. Quand vous montez l'unité principale,
prenez en considération qu'en fonction de la hauteur de mon-
tage, la zone de surveillance du détecteur de mouvements
s'élève à max. 180° pour une portée de max. 10 mètres.
Pour le montage sur une base stable (par exemple : maçonne-
rie), utilisez les vis fournies dans le paquet (pos. 3 de la liste
des pièces). En fonction de la base, utiliser des vis et des
chevilles adaptées.
Montage :
• Desserrez la vis (image 1) du support mural
• Appuyez sur le bouton de déverrouillage situé sur la
partie supérieure (image 2) et ouvrez le corps en tirant le
support mural
• Lors du perçage des trous de montage dans le mur ou lors
du serrage ferme, veillez à éviter tout endommagement de
câbles ou de fils existants
Image 1
Image 3
Image 5
