9. RACCORDEMENTS ÉLECTRIQUE
▪

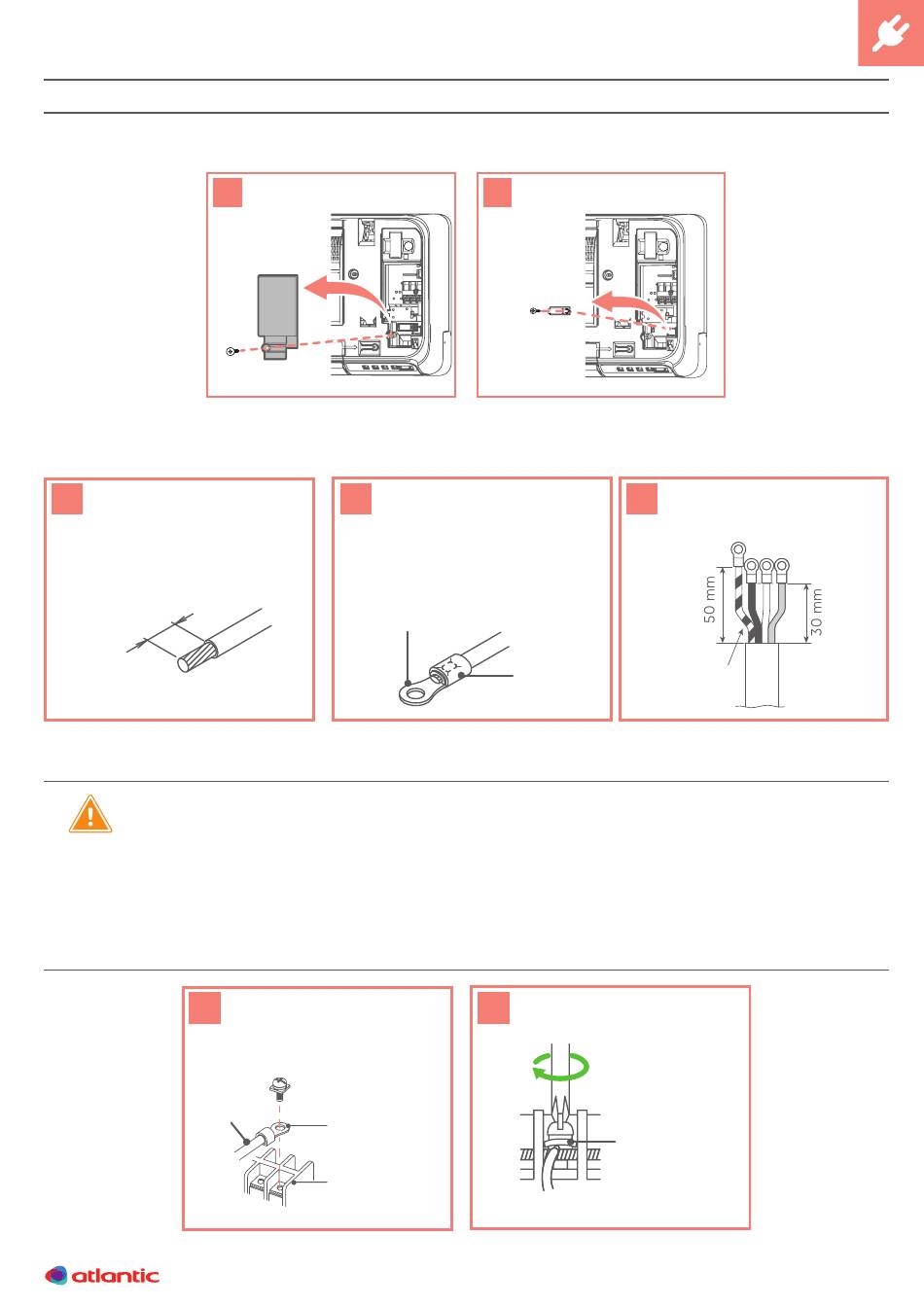

Accès au bornier d'interconnexion
Vis
▪
Préparation du câble d'interconnexion
1
Dénuder
10 mm
▪
Câblage au bornier
•
Ne pas serrer trop fermement la cosse sur le bornier afin de ne pas endommager ou
casser la vis.
• L'utilisation de fils souples sans cosses rondes serties est formellement déconseillée.
•
Ne pas attacher un fil rigide avec une cosse ronde sertie. La pression sur la cosse peut
provoquer des dysfonctionnements et échauffer anormalement le câble.
• Connecter solidement les câbles de connexion au bornier. Une installation imparfaite
risque de causer un incendie
1
Vis avec rondelle spéciale
Câble
1
2
Avec une pince à sertir, poser en
bout de fil une cosse ronde à sertir
du diamètre correspondant aux
vis du bornier.
Cosse ronde sertie
Cosse ronde
sertie
Bornier
2
Serre-câble
Vis
3
Manchon
2
Cosse ronde
sertie
Masse
