Led TX RS232
Led RX RS485
Led TX RS485
Bornier de connexion pour
la ligne de communication
CAN-BUS
Bornier de connexion pour les
lignes de communication
RS232/RS485
5.1.1 – Bornier de connexion CNS
N°
Description
01
TX
02
RX
03
GND
04
LIN+
05
GNDIS
06
LIN-
5.1.2 - Bornier de connexion CNC
N°
Description
01
CDAHA
02
GNDISA
03
CDALA
04
CDAHB
05
GNDISB
06
CDALB
AM-8200
AM8200_manu-inst_FRA
5 – Cartes optionnelles
5.1 - AM82-2S2C INTERFACE RS232/485/CAN-BUS

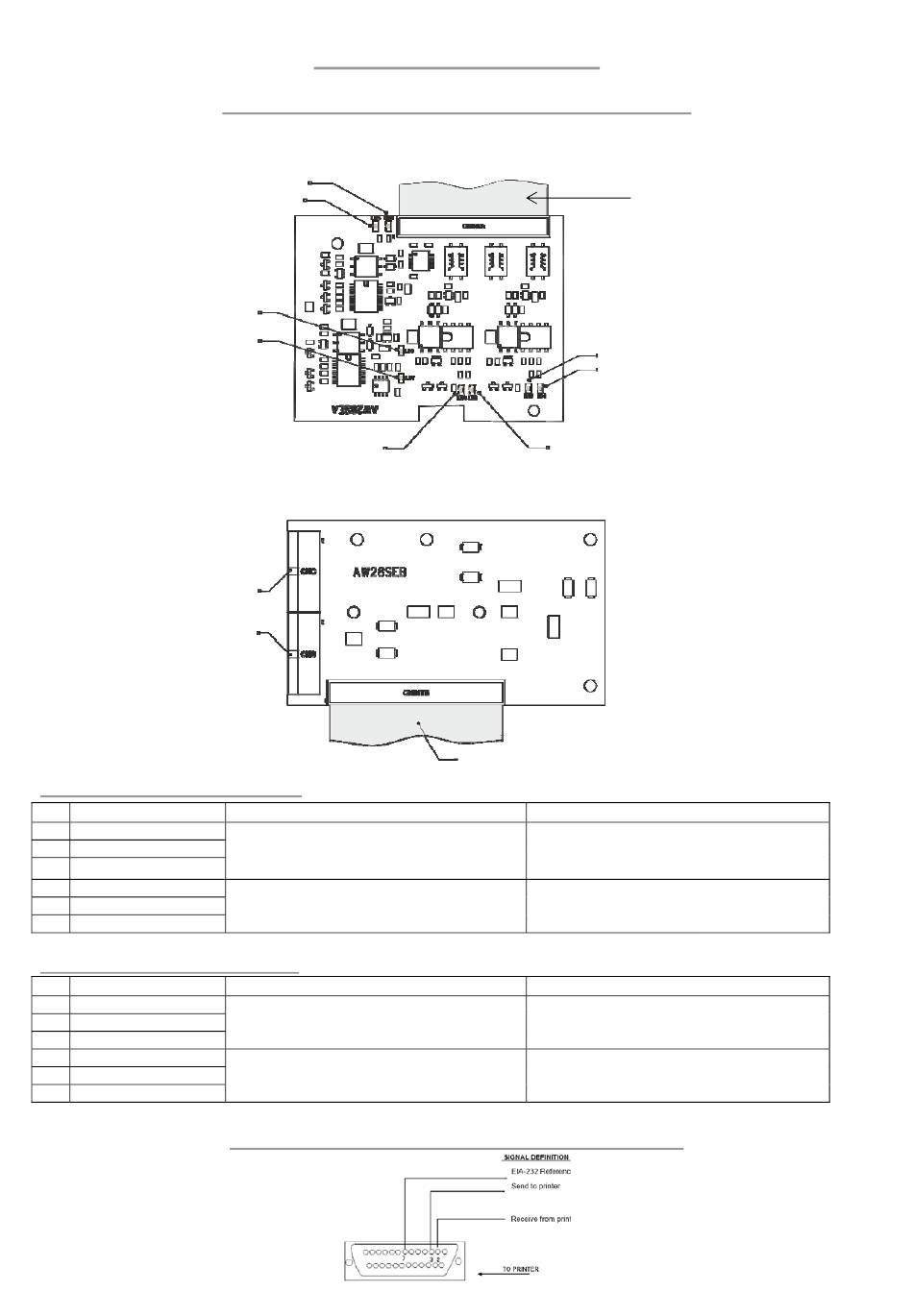

Carte AM82-2S2C-A
Led RX RS232
Led RX CAN BUS côté B
Carte AM82-2S2C-B
Caractéristiques
Ligne de communication RS-232
Ligne de communication RS-485
Caractéristiques
Ligne de communication
Ligne de communication
5.1.3 – Exemple de connexion pour l'imprimante
Manuel d'installation
Doc. M-162.2-AM-8200-FRA Rév. A.1
Led TX CAN BUS côté B
Connecteur pour la connexion
carte
AM82-2S2C-A
Remarques
Port imprimante
(Port série opto-isolé)
Sortie RS485 pour LCD-8200
(Port série opto-isolé )
Remarques
optiquement isolé et avec une résistance
de terminaison de 120 ohm installée sur la
CAN BUS (côté A)
carte
optiquement isolé et avec une résistance
de terminaison de 120 ohm installée sur la
CAN BUS (côté B)
carte
Connecteur pour la connexion
carte
AM82-2S2C-B
Led RX CAN BUS côté A
Led TX CAN BUS côté A
