Réf. 19032
FR
Mode d'emploi

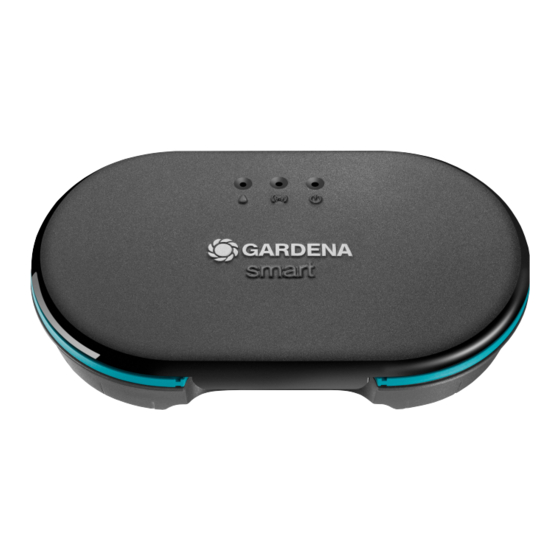

Programmation d'arrosage smart Irrigation Control

Publicité

Table des Matières
loading

Sommaire des Matières pour Gardena smartsystem

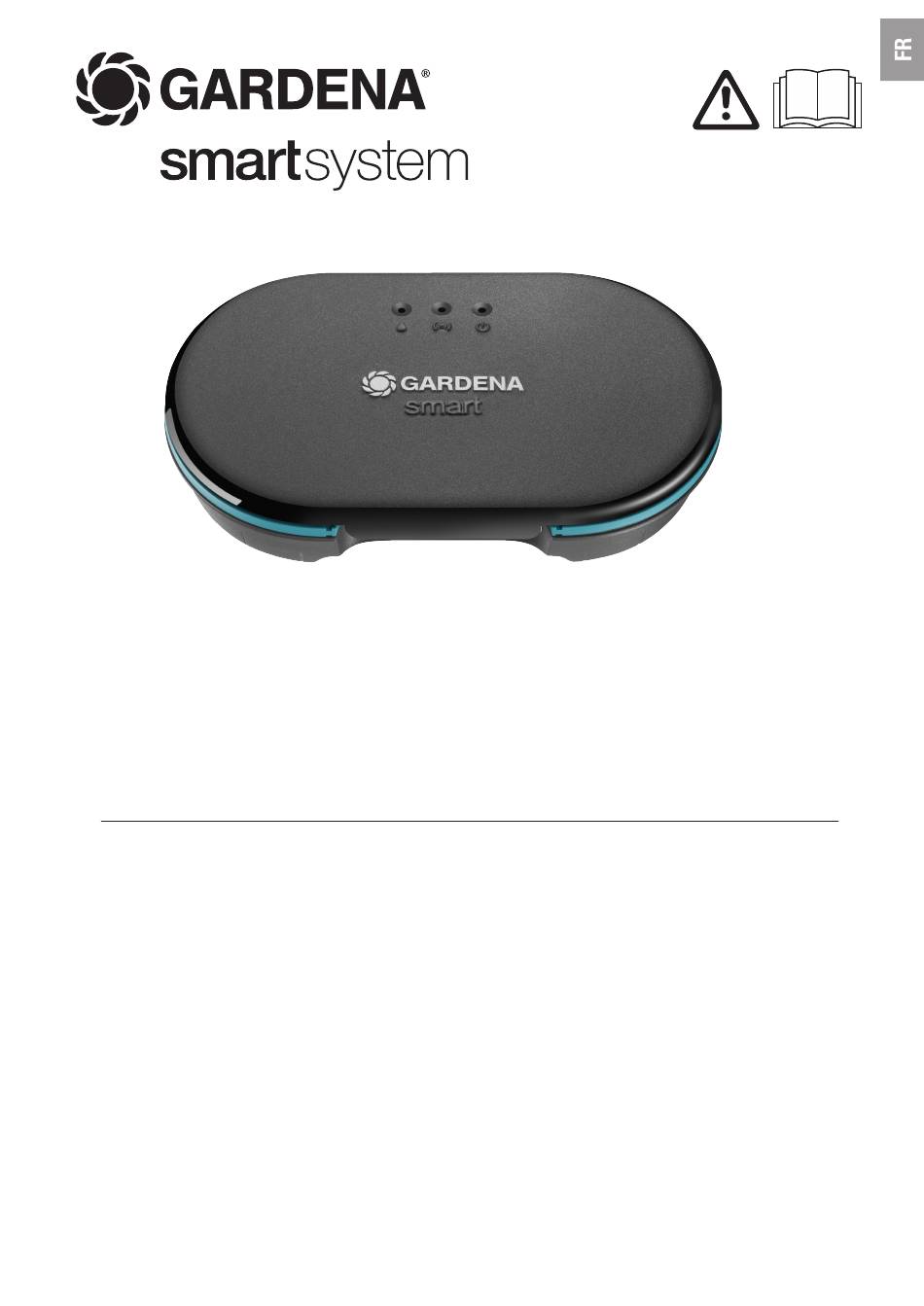

  • Page 1 Réf. 19032 Mode d’emploi Programmation d’arrosage smart Irrigation Control...
  • Page 2: Table Des Matières

    Programmation d’arrosage GARDENA smart Irrigation Control 24 V 1. SÉCURITÉ ..........
  • Page 3: Utilisation Conforme

    Gateway GARDENA réf. 19000. La programmation d’arrosage GARDENA smart Irrigation Control est pilée automatiquement au moyen de la smart system App GARDENA. Pour l’arrosage, on peut utiliser des arroseurs, une installation d’irrigation automatique (sprinkler) ou un système d’arrosage goutte-à-goutte.
  • Page 4: Sécurité

    Sécurité électrique 24 V (AC) usuelles. La consommation électrique par canal ne doit pas dépasser 500 mA (une électrovanne DANGER ! Arrêt cardiaque ! GARDENA réf. 1278 a besoin de Ce produit génère un champ 150 mA). électromagnétique en cours de fonctionnement. Dans certaines conditions, ce champ peut avoir Section du câble de...
  • Page 5 enfants à l’écart pendant le mon- Prudence lors du contact tage. avec les vannes ! Protégez le produit contre l’ensoleille- Les pièces métalliques peuvent ment direct. être brûlantes.
  • Page 6: Montage

    2. MONTAGE Montage de la programmation d’arrosage sur le mur : Les deux vis et chevilles sont comprises dans la livraison. L’écart entre les perçages est de 120 mm. 1. Retirez le couvercle...
  • Page 7 S/N: 00000000 24 VAC VALVES MASTER 5 6 C C M RESET 5s 120 mm 2. Marquez les positions des perçages. Maintenez à cet effet la program- mation d’arrosage sur le mur, placez-la d’aplomb et marquez 2 trous à 120 mm d’écart. 3.
  • Page 8: Installation

    3. INSTALLATION Enlever le guide-câble : S/N: 00000000 24 VAC VALVES MASTER 5 6 C C M RESET 5s v Desserrez les deux vis et enlevez le guide-câble...
  • Page 9: Aperçu Des Raccordements

    Aperçu des raccordements : S/N: 00000000 24 VAC VALVES MASTER 5 6 C C M PUMP CONTROL 24 VAC POWER RESET 5s SUPPLY 1 2 3 4 5 6 C C C C 1 2 3 4 5 6 C C C C (ART.
  • Page 10: Raccorder Les Vannes Au Regard Pré-Monté

    Raccorder les vannes au regard pré-monté : Assurez-vous que la borne de connexion a été montée correctement dans le regard pré-monté. 1 2 3 4 5 6 C C C C (ART. 1278) (ART. 1278) (ART. 1278) v Repérez les vannes (1 – 6) à l’aide des autocollants jaunes du regard pré-monté.
  • Page 11 " 1 2 3 4 5 6 C C C C v Connectez un câble de la vanne V1 avec la borne de connexion 1 du regard pré-monté. v Connectez un câble de la vanne V2 avec la borne de connexion 2 du regard pré-monté.
  • Page 12 § 1 2 3 4 5 6 C C C C v Connectez l’autre câble de la vanne V1 avec la borne de connexion C du regard pré-monté. (Les 4 bornes de connexion C sont connectées entre elles de manière équivalente).
  • Page 13: Connecter Le Regard Pré-Monté Avec La Programmation D'arrosage

    Conseil : Enfoncez les bornes de connexion avec l’index, à l’aide d’un tournevis ou d’un stylo à bille pour raccorder les câbles. Le câble de connexion GARDENA réf. 1280 permet de connecter jusqu’à 6 vannes avec la programmation d’arrosage. S/N: 00000000...
  • Page 14 S/N: 00000000 24 VAC VALVES MASTER 5 6 C C M RESET 5s 1 2 3 4 5 6 C C C C 1 2 3 4 5 6 C C C C v Connectez une borne de connexion C du regard pré-monté avec la borne de connexion C de la programmation d’arrosage.
  • Page 15: Brancher La Pompe

    Vous pouvez par ex. activer une pompe d’arrosage de surface en utilisant le canal maître afin que la pompe alimente toujours le système d’arrosage dès q’une vanne est activée. La pompe peut p. ex. être commutée au moyen de la prise relais GARDENA réf. 1273 qui est connectée au canal-maître. &...
  • Page 16: Brancher Le Bloc Secteur

    Brancher le bloc secteur : ATTENTION ! Détérioration de la programmation d’arrosage si le bloc secteur est branché sur d’autres bornes de connexion que celles de 24 V (AC) ! V Branchez le bloc secteur uniquement sur les bornes 24 V (AC). ATTENTION ! Détérioration de la programmation d’arrosage par court-circuit ! V Vérifiez l’ensemble du câblage avant de brancher le bloc...
  • Page 17 S/N: 00000000 24 VAC VALVES MASTER 5 6 C C M 24 VAC POWER RESET 5s SUPPLY 1 2 3 4 5 6 C C C C 1 2 3 4 5 6 C C C C 1. Connectez les deux câbles avec les bornes de connexion 24 V (AC) de la programmation d’arrosage.
  • Page 18: Fermeture Du Couvercle

    Fermeture du couvercle : S/N: 00000000 24 VAC VALVES MASTER RESET 5s 1. Placez le guide-câble et serrez les deux vis 2. Enfoncez le couvercle sur la programmation d’arrosage.
  • Page 19: Utilisation

    4. UTILISATION Affichages LED : Branchement sur secteur des LED : Vert: branché sur le secteur Témoin de connexion des LED / niveau de signal : Vert clignotant : à l’ouverture de la session Vert : niveau de signal élevé Jaune : niveau de signal moyen Rouge :...
  • Page 20: Utilisation Avec La Smart System App Gardena

    Utilisation avec la smart system App GARDENA : La smart system App GARDENA vous permet de piloter tous les produits système smart GARDENA depuis n’importe quel endroit et à tout moment. La gratuit GARDENA smart system App peut se télécharger via l’Apple App Store ou Google Play Store.
  • Page 21: Réglages D'usine

    Réglages d’usine : S/N: 00000000 24 VAC VALVES MASTER RESET 5s La programmation d’arrosage smart est réinitialisée aux réglages d’usine. v Appuyez brièvement sur la touche Reset Nouvelle intégration. – ou – v Appuyez sur la touche Reset pendant au moins 5 secondes. Supprime l’intégration existante et permet une nouvelle intégration, p.
  • Page 22: Maintenance

    5. MAINTENANCE Nettoyage de la programmation d’arrosage : N’utilisez aucun nettoyant caustique ou abrasif. v Nettoyer la programmation d’arrosage à l’aide d’un chiffon humide (ne pas utiliser de solvant). 6. ENTREPOSAGE Mise hors service : Le produit doit être rangé hors de portée des enfants. v N’entreposez pas la programmation d’arrosage à...
  • Page 23: Dépannage

    établie avec le Gateway. avec le Gateway. CONSEIL : veuillez vous adresser à votre centre de service après-vente GARDENA pour tout autre incident. Les réparations doivent uniquement être effectuées par les centres de service après vente GARDENA ainsi que des revendeurs autorisés par GARDENA.
  • Page 24: Caractéristiques Techniques

    V (AC) Courant de sortie max. Déclaration de conformité CE : Par la présente, GARDENA Manufacturing GmbH déclare que le type d’installation radioélectrique (Programmation d’arrosage smart Irrigation Control réf. 19032) est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité européenne est disponible sur Internet à...
  • Page 25: Accessoires

    9. ACCESSOIRES Prise relais GARDENA réf. 1273 Vannes 24 V GARDENA réf. 1278 Regards pré-montable GARDENA réf. 1254 / 1255 Câble de connexion GARDENA réf. 1280 Connexions étanches GARDENA réf. 1282...
  • Page 26: Service Après-Vente / Garantie

    été correctement réparés par un partenaire d’entretien agréé GARDENA ou si des pièces d’origine GARDENA ou des pièces agréées GARDENA n’ont pas été utilisées.
  • Page 27 France # 8355 comuna Las Condes Gardena Division Autoput za Novi Sad bb © GARDENA © GARDENA http : // www.gardena.com / fr Phone: (+ 56) 2 202 4417 Ateities pl. 77C 11273 Belgrade Manufacturing GmbH Manufacturing GmbH Dalton @ maga.cl N°...
