16

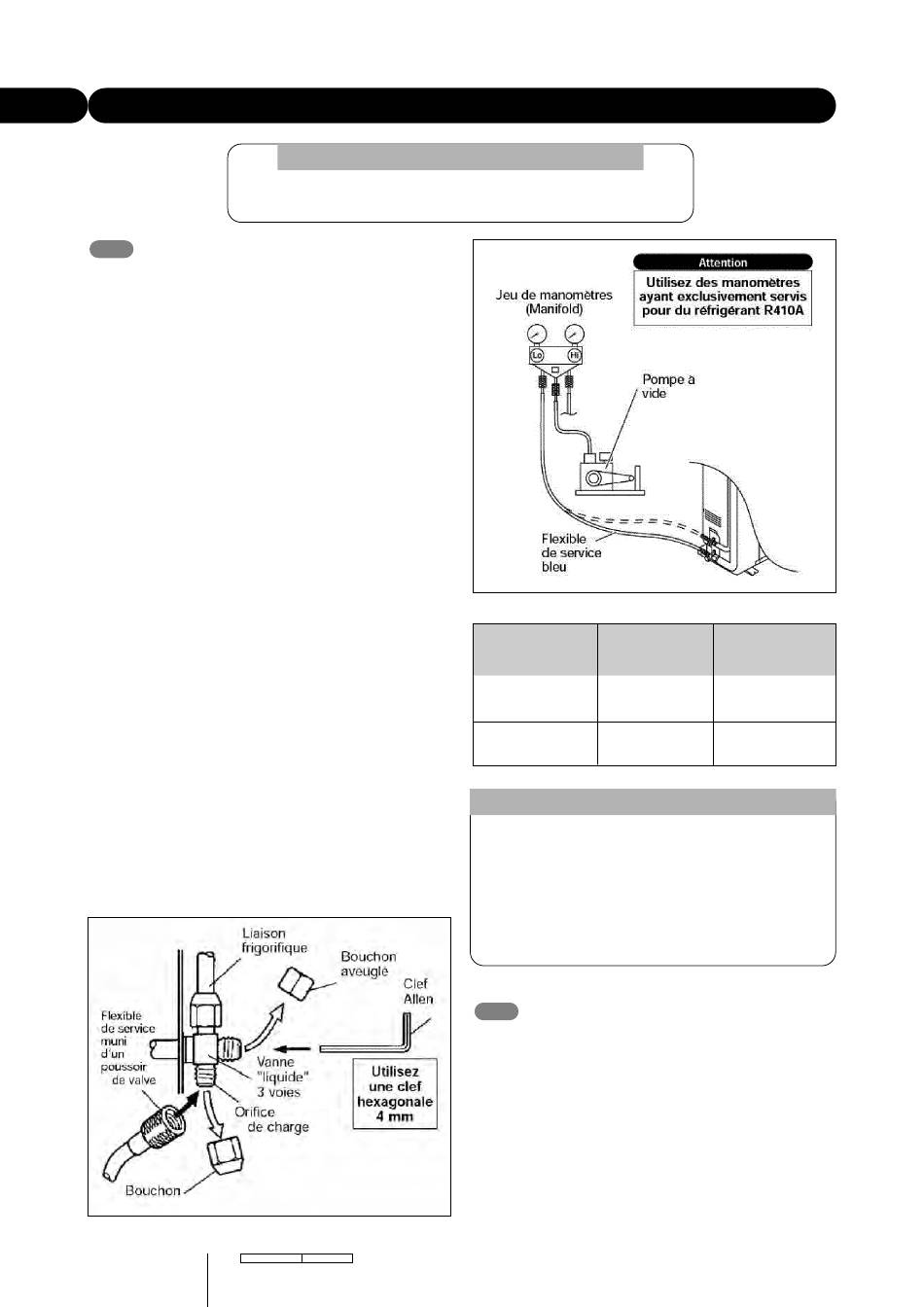

Tirage au vide et mise
16-1
en gaz des liaisons
frigorifiques
1. Retirez le capuchon de protection de l'orifice de
charge (Schrader) sous le robinet "gaz" (gros) et
raccordez dessus le flexible bleu (coté muni d'un pous-
soir de valve en bon état) de votre jeu de manomètres.
Raccordez le flexible jaune sur une pompe à vide et
ouvrez le robinet bleu de votre jeu de manomètres.
2. Mettez la pompe à vide en fonctionnement jusqu'à
ce que la pression résiduelle dans le circuit tombe en
dessous de 0,01 Bar. Laissez encore la pompe fonction-
ner 60 minutes après que le vide ait été obtenu.
3. Fermez le robinet bleu de votre jeu de manomètres
(manifold) puis arrêtez la pompe à vide sans débran-
cher aucun des flexibles en place. Si au bout de quel-
ques dizaines de minutes la pression remonte, cherchez
la fuite et recommencez en (2) jusqu'à l'obtention d'un
vide «tenant franchement».
4. Retirez les capuchons d'accès aux commande des
robinets et ouvrez les à fond avec la clef Allen fournie
(sens anti-horaire) sans forcer exagérément sur la
butée en commençant par le petit.
5. Débranchez vivement le flexible bleu.
6. Remontez et serrez à 22 N.m les capuchons d'accès
aux vannes.
7. Remontez le bouchon de l'orifice de charge et serrez
à 8 N.m.
38
Mise en gaz de l'installation
>
Attention !
Cette opération est réservée aux installateurs,
en règle avec la législation sur le maniement des fluides frigorigènes.
JUILLET 2006
NI 923 840 A/3
<
Type
Diamètre
de bouchon
des tubes
Bouchon aveugle
9,52 mm (3/8'')
15,88 mm (5/8'')
Bouchon
port de charge
>
Attention !
• Le tirage au vide avec une pompe est impératif.
• Utilisez une pompe à vide n'ayant servi qu'exclusive-
ment avec du réfrigérant R410A afin de ne pas
endommager la pompe ou l'installation.
• L'unité extérieure ne contient pas de réfrigérant
complémentaire pouvant servir à purger l'installation.
• La purge par chasse est strictement interdite.
Vérification de l'absence de
16-2
fuites sur le circuit frigorifique
Une fois le circuit mis en pression comme décrit
ci-dessus, vérifiez avec un détecteur de gaz halogéné
agrée, les quatre raccords de l'installation.
Si les dudgeons ont été correctement réalisé il ne doit
pas y avoir de fuite.
En cas de fuite, refaites le raccord!
Couple
de serrage
des bouchons
20 à 25 N.m
30 à 35 N.m
10 à 12 N.m
<
