Précautions
13-1
• Respectez la législation sur le maniement des fluides
frigorigènes.
• N'utilisez pas d'huile minérale ordinaire pour R22
sur les raccords « Flare ».
• Utilisez de l'huile frigorifique POE en évitant au maxi-
mum qu'elle ne pénètre dans le circuit, au risque de
réduire la longévité du matériel.
• N'utilisez pas de tubes usagés, mais seulement ceux
livrés avec l'appareil.
Diamètres des tuyauteries et longueurs permises
13-2
PAC
CANALISATION
R/O 30 L
5/8" (15,88 mm)
R/O 45 L
5/8" (15,88 mm)
R/O 54 L
5/8" (15,88 mm)
Si l'éloignement entre l'unité intérieure et extérieure est
plus important que celui mentionné dans le tableau
ci-dessus, l'installation ne peut être garantie.
Réalisation des évasements
13-3
1. Coupez les tubes avec un coupe-tube sans les
déformer à la longueur adéquate.
2. Ebavurez soigneusement en tenant le tube vers le bas
pour éviter l'introduction de limaille dans le tube.
3. Récupérez les écrous sur les tubes avant évasement.
4. Enfilez les écrous sur les tubes avant évasement.

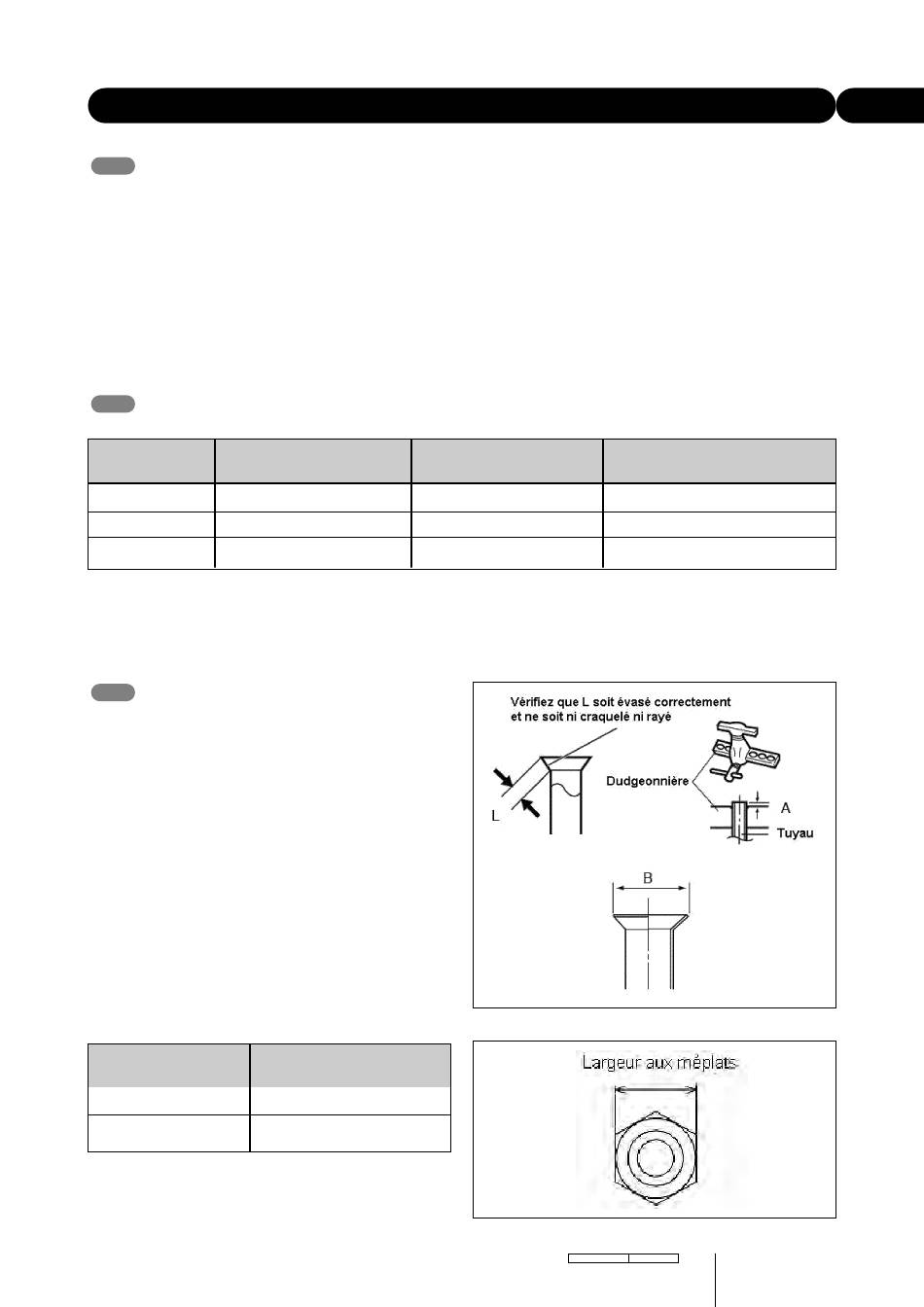

5. Procédez à l'évasement en laissant dépasser le tube
de la cote « A » de la matrice de la dudgeonnière
(cf. image ci-contre).
6. Après évasement, vérifiez l'état de la portée.
Celle-ci ne doit présenter aucune rayure ou amorce
de rupture. Vérifiez également la cote « L » .
DIAMÈTRE
DES TUYAUX
9,52 mm (3/8")
15,88 mm (5/8")

Raccordements frigorifiques

DE GAZ
LARGEUR
DE L'ECROU FLARE
22 mm
29 mm
• Pour chasser la limaille dans les tuyaux, utilisez de
l'azote sec pour éviter l'introduction d'humidité nuisi-
ble au fonctionnement de l'appareil.
• Le circuit frigorifique craint particulièrement
l'humidité et la poussière. Prendre toutes les précau-
tions utiles pour éviter la pénétration d'humidité et
de poussière dans le circuit durant les travaux.
CANALISATION
DE LIQUIDE
3/8" (9,53 mm)
3/8" (9,53 mm)
3/8" (9,53 mm)
JUILLET 2006
LONGUEUR DE
CANALISATION MAXI
10 Mètres
15 Mètres
15 Mètres
27
NI 923 840 A/3
13
