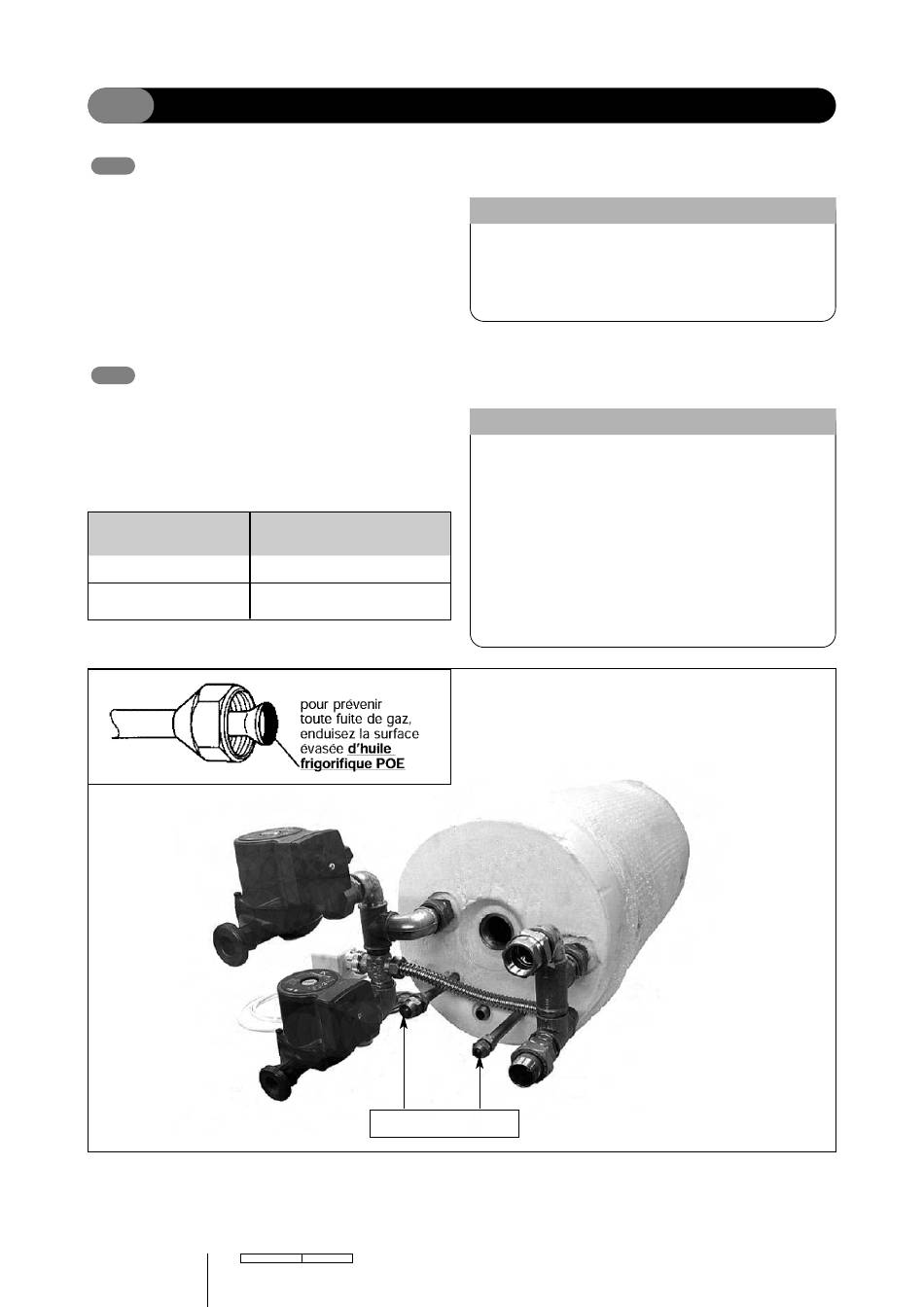

Mise en forme des tubes frigorifiques
13-4
Les tubes frigorifiques seront mis en forme exclusive-
ment à la cintreuse ou au ressort de cintrage afin
d'éviter tout risque d'écrasement ou de rupture.
Raccordement des tubes frigorifiques sur l'unité intérieure
13-5
1. Enlevez les bouchons des tuyaux et des connexions
frigorifiques.
2. Présentez le tube en face du raccord flare et vissez
l'écrou à la main jusqu'au contact. Le petit tube doit
toujours être raccordé avant le gros.
DIAMÈTRE
ECROU FLARE
9,52 mm (3/8")
15,88 mm (5/8")
28
JUILLET 2006
Raccordements frigorifiques
COUPLES
DE SERRAGE
33 à 42 N.m
63 à 77 N.m
Circuit frigorifique
NI 923 840 A/3
>
Attention !
• Ne cintrez pas le cuivre à un angle de plus de 90°.
• Ne cintrez jamais plus de 3 fois les tubes au même
endroit sous peine de voir apparaître des amorces de
rupture (écrouissage du métal)
>
Attention !
• Soignez particulièrement le positionnement du tube
face à son raccord. Si le tube est mal aligné, le serrage
à la main est impossible et le filetage risque d'être
endommagé.
• Ne retirez l'écrou Flare de l'unité intérieure que
lorsque vous êtes sur le point de réaliser la connexion.
• Le circuit frigorifique craint particulièrement l'humidité
et la poussière. Ne retirez jamais les bouchons des
raccordement frigorifiques si la zone avoisinante n'est
pas sèche et propre pendant les travaux de raccorde-
ment frigorifique.
Pour plus de lisibilité, l'unité est présentée
partiellement démontée
<
<
