Installation de la télécommande filaire thermostatée
> Attention !
Vérifiez le repérage des bornes et les couleurs!
• Fixez la télécommande avec des vis aux emplacements prévus sur le boîtier.
• Refermez la télécommande.

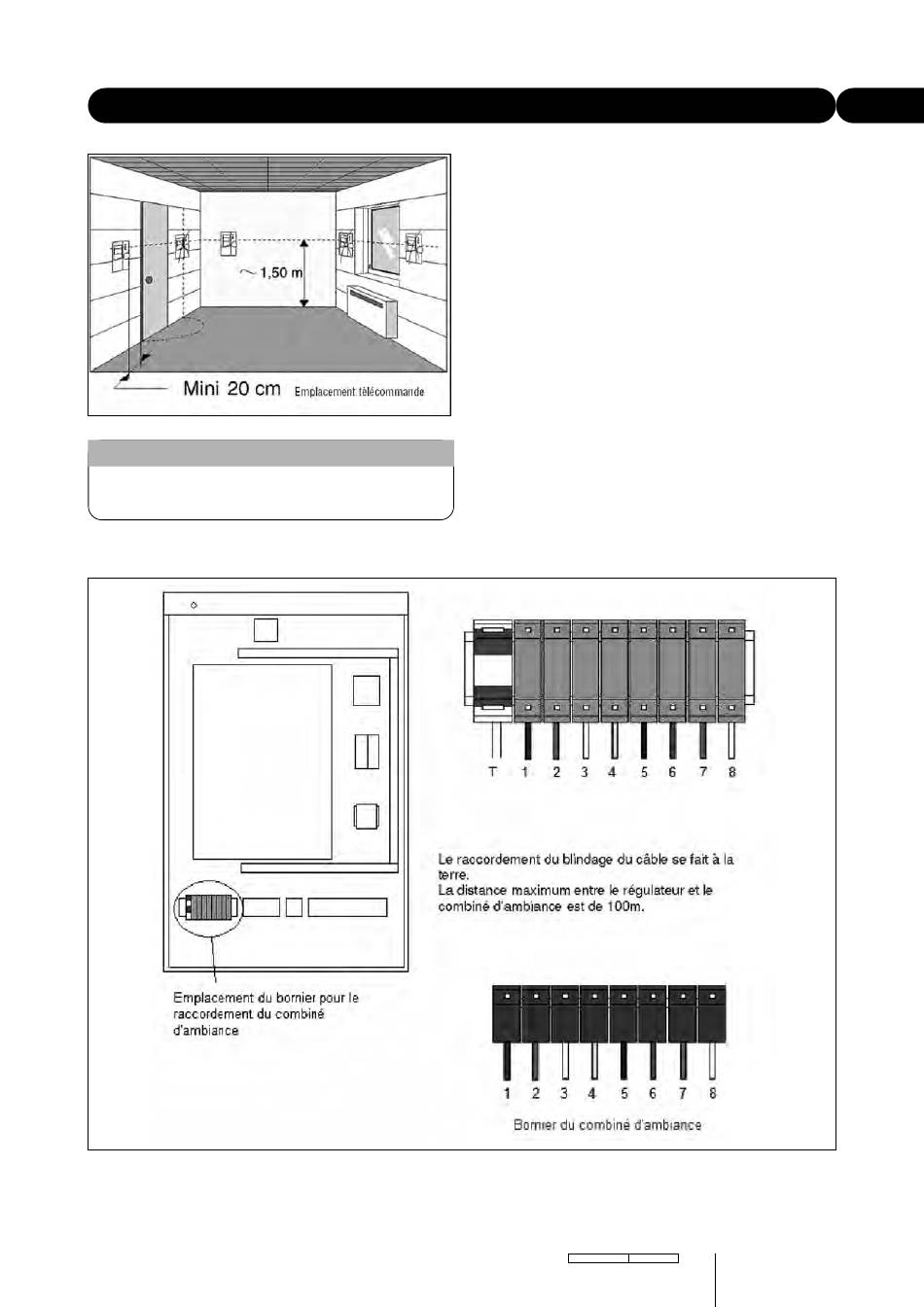

Choisissez un emplacement adéquat pour la télécom-
mande en respectant les règles suivantes :
- Dans une pièce centrale (séjour, salon)
- Hauteur d'installation environ 1,5 m
- Sur un mur intérieur
- Non soumis aux courants d'air
- Non soumis au rayonnement solaire direct
- Pas derrière une porte risquant de la percuter
Bien souvent les défauts d'étanchéité à l'air des
constructions se traduisent par un soufflage d'air froid
par les gaines électriques. N'hésitez pas a colmater
celles-ci si un courant d'air froid arrive au dos de la
télécommande.
• Ouvrez le boîtier de la télécommande
<
• Reliez les borniers 1 à 8 de la télécommande aux
borniers 1 à 8 correspondants de l'unité intérieure
selon le schéma ci-dessous en utilisant du câble type
téléphonique 4 paires écranté (8 couleurs différen-
tes). Reliez l'écrantage (blindage) à la borne de terre
(T) coté unité intérieure.
