Caractéristiques de l'alimentation
14-1
L'alimentation sera prévue dans le respect des normes
en vigueur et en particulier de la NFC 15.100. L'appareil
doit être alimenté par une ligne spéciale protégée en
tête par un disjoncteur bipolaire courbe D d'ouverture
minimale entre contacts de 3 mm. Le câble utilisé sera
de type H07 RNF. Une protection différentielle de 300
mA sera par ailleurs prévue.
• Dans tous les cas le respect de la norme française
NFC 15.100 est impératif.
• N'utilisez jamais de prise de courant pour l'alimenta-
tion.
• Cet appareil est prévu pour fonctionner sous une
tension nominale de 230 Volts 50Hz.
• A aucun moment (y compris lors des phases de
démarrage), la tension ne doit passer en dessous de
198 V ou au dessus de 256 V aux bornes de
l'appareil.
Connexions électriques
14-2
Nota :
1. Avant de commencer, vérifiez qu'aucun
courant électrique ne passe entre les unités
intérieure et extérieure.
2. Vérifiez la correspondance entre les repères des
borniers de chacune des unités intérieure et
extérieure lors du raccordement du câble d'in-
terconnexion. Une erreur de connexion peut
entraîner la destruction de l'un ou l'autre des
appareils.
3. Serrez parfaitement les vis des borniers.
Un serrage imparfait peut entraîner un échauf-
fement qui peut être source de panne voire d'in-
cendie.
4. Afin d'éviter tout risque d'arrachement,
utilisez toujours les serre-câbles.
5. Le raccordement de la terre et sa continuité sont
impératifs.

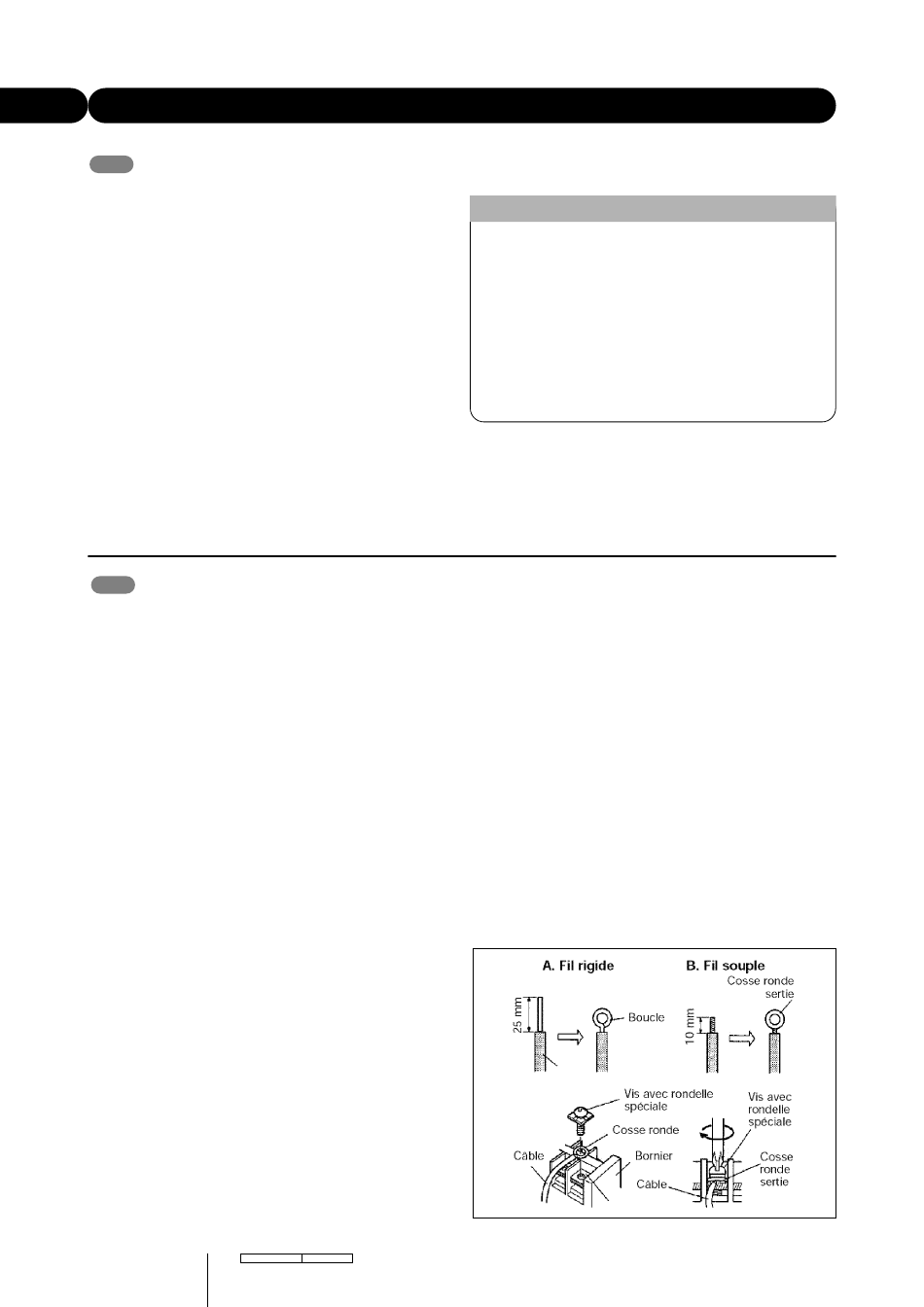

Connexion sur les borniers
avec du fil rigide
Le fil rigide est toujours préférable pour les installations
fixes, dans le bâtiment en particulier.
Choisissez toujours le type de fil dans le respect des
normes en vigueur (NFC 15-100 en particulier).
1. Dénudez l'extrémité des fils sur environ 25 mm.
2. Avec une pince à bouts ronds, réalisez une boucle de
diamètre correspondant aux vis de serrage du
bornier.
3. Serrez très fermement la vis du bornier sur la boucle
réalisée.
30
Raccordements électriques
JUILLET 2006
NI 923 840 A/3
>
Attention !
• Le contrat souscrit pour l'alimentation doit pouvoir
couvrir non seulement la puissance de l'appareil mais
également la somme des puissances de tous les appa-
reils susceptibles de fonctionner en même temps.
• Lorsque le voltage est trop bas ou s'effondre lors du
démarrage de l'appareil, celui-ci peut avoir du mal à
démarrer. Dans ce cas, consultez votre agence EDF.
(Voir page 36).
• Prenez garde à ne pas coincer les fils électriques entre
le coffret et le châssis durant toutes ces opérations.
Connexion sur les borniers
avec du fil souple
Le fil souple type HO7RNF est utilisable moyennant
quelques précautions:
1. Dénudez l'extrémité des conducteurs sur environ
10 mm.
2.Avec une pince à sertir, posez en bout de fil une cosse
ronde à sertir du diamètre correspondant aux vis du
bornier.
3. Serrez fermement la cosse sur le bornier à l'aide
d'un tournevis. L'utilisation de fils souples sans cos-
ses rondes serties est formellement déconseillée.
4. Protégez toujours les câbles lors du passage dans le
serre-câble avec de la gaine de protection PVC
d'épaisseur comprise entre 0,5 et 1 mm.
<
