4.
Informations destinées aux électriciens
4.2
Sonde externe
La température extérieure est nécessaire au calcul de la température de départ ou de
la température consigne chaudière ; il convient par conséquent de veiller à ce qu'une
sonde externe soit raccordée à un module de circuit de chauffage.
Si plusieurs modules de circuit de chauffage sont raccordés au bus de données LON
dans une même installation, la valeur de température externe sera mise à disposi-
tion des autres modules par le biais du bus de données. Au besoin, il est possible de
connecter une sonde externe individuelle à chaque module.
Un seul module de circuit de chauffage peut transmettre la température extérieure
par le biais du bus LON. Les modules de circuit de chauffage doivent donc être réglés
en conséquence (voir 5.4.8).
An cas d'absence d'une sonde externe, ou de défaillance de cette dernière, une tem-
pérature extérieure de 0 °C serait transmise et les réglages seraient effectués en se
basant sur cette valeur.
La température extérieure peut être relevée au niveau du module InfoWIN
est représentée à l'écran avec le symbole
Lieu de montage :
– Si possible sur la paroi nord ou nord-ouest, derrière une pièce chauffée.
– A environ 2,5 m au-dessus du sol.
– Ne pas la placer au-dessus d'une fenêtre ou d'une cheminée d'aération (sources de chaleur étrangères).
Montage :
– Retirer le couvercle vers le haut.
– Dévisser le boîtier.
– Fixer la sonde au mur.
– Connecter les torons des câbles (2 x 0,75 mm2, longueur max. 100 m).
– Revisser le boîtier et remettre le couvercle en place.
ATTENTION
4.3
Sonde de départ à applique pour le circuit de
mélange
La température de départ est nécessaire pour déterminer la grandeur de réglage de
la vanne mélangeuse. Si, dans l'option « Mode Service » → « Fonction de module
» → « Circuit de chauffage vanne mélangeuse », une fonction de mélange est acti-
vée (vanne mélangeuse radiateurs ou sol), une sonde de départ à applique doit être
raccordée pour la fonction.
En cas de manque ou de défaillance de sonde, le message d'erreur « FE 296 Sonde de
départ défectueuse » est affiché et la vanne mélangeuse n'est pas activée.
Sur le module InfoWIN
PLUS
page de titre ou dans le mode Info avec le symbole
Lieu de montage :
– Dans le circuit départ, env. 0,5 m après la pompe de chauffage, dans la direction
d'écoulement du circuit de mélange.
– Bien nettoyer la canalisation montante.
– Fixer la sonde à l'aide d'un collier de fixation.
– Procéder aux raccordements électriques.
.
La sonde externe doit être fixée fermement à un mur vertical en orientant l'orifice d'entrée
des câbles vers le bas, afin d'éviter tout risque de pénétration d'eau. Toute trace d'humidité
dans le boîtier de la sonde est susceptible de fausser la température ou de provoquer la
destruction de la sonde externe.
, la température de départ mesurée est affichée dans la
PLUS
. Elle
.
30

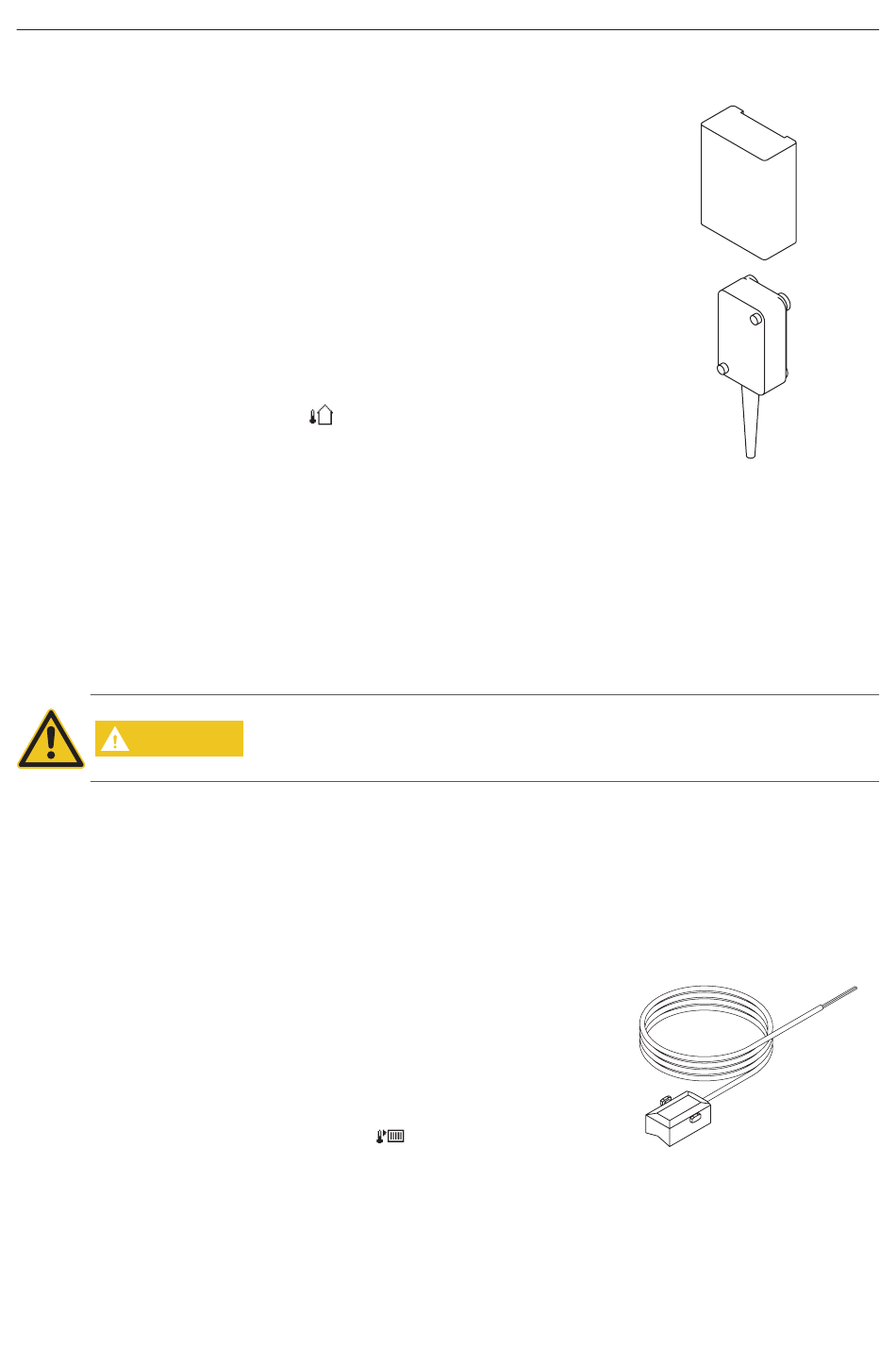

Fig. 61
Sonde externe
Fig. 62
Sonde de départ à applique
