InoTec inoCOMB Maxi Power Manuel D'utilisation page 27

Rep. Réf. art.
18 10006493
19 10023222
20 10023598
20.1 10023072
20.2 10023278
21 10006497
22 10006470
23 10021968
23.1 10022454
24 10022374
25 -
26 10023377

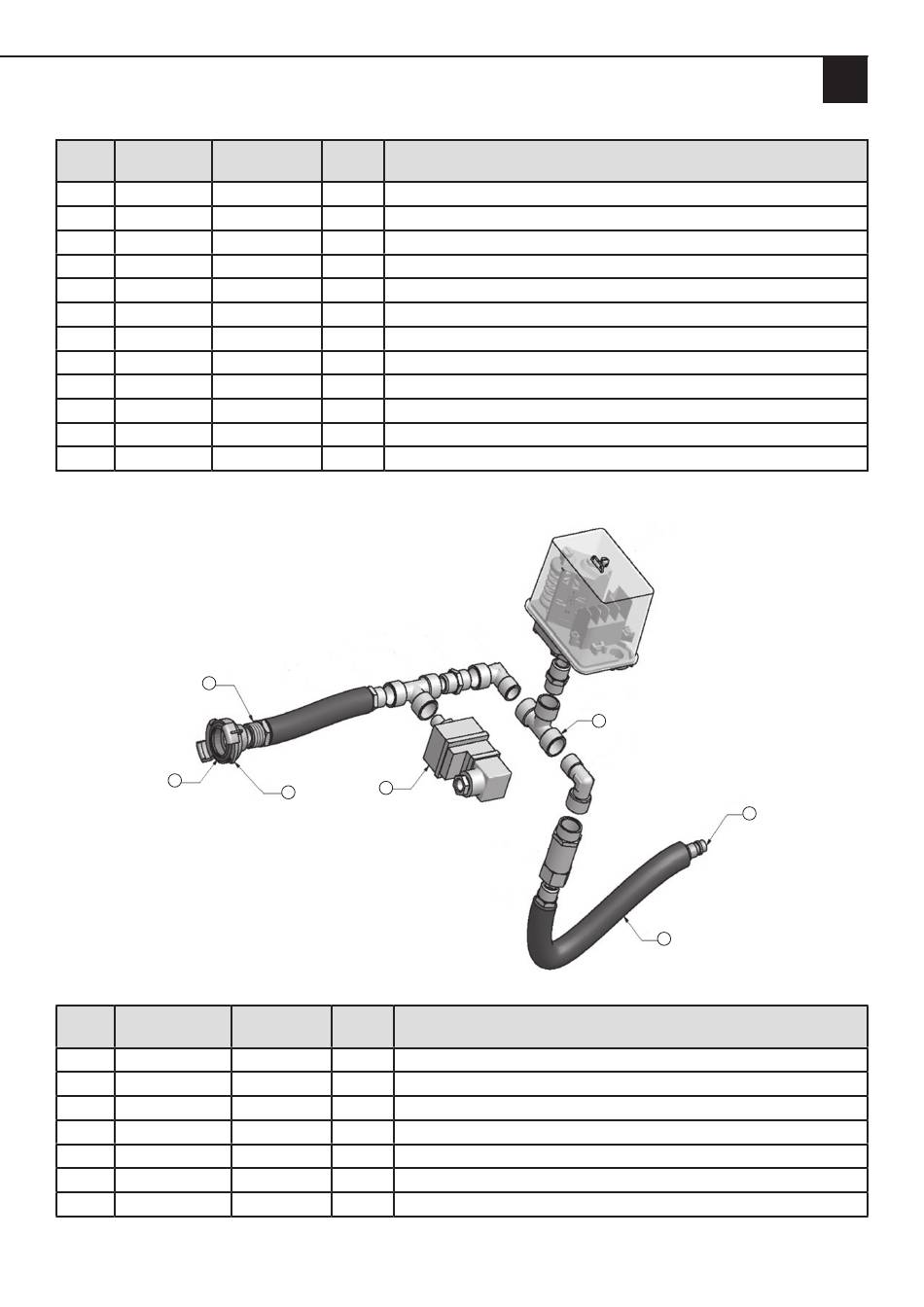

4.8.4 Robinetterie pneumatique
5
7
Rep. Réf. art.
1 10022200
2 10021968
3 10015434
4 -
5 10021968
6 10006470
7 10022373
Quantité Unité Désignation
de pose
1 Unité Pièce en T 1/2 "AG-1/4 "IG-1/2 "IG
1 Unité Valve de réglage fin 1/2"
1 Unité Débitmètre cpl. 150-1500 lt
1 Unité Tube de mesure 150-1500 lt
2 Unité Réduction
1 Unité Angle 90° IG-AG 1/2"
1 Unité Buse de tuyau 14-1/2"
0,36 mètre Tuyau spiralé 1/2" 360 mm
2 Unité Collier de serrage 1/2"
1 Unité Raccord Geka 1/2" PG
1 Unité Vanne à boisseau sphérique 1/4"
1 Unité Tamis d'insertion
4
6
Quantité Unité Désignation
de pose
1 Unité Bouchon EWO V 1/2"
0,4 mètre Tuyau d'air 1/2"
1 Unité Pressostat FF 4-4 3/8"
1 Unité Pressostat PS3
0,43 mètre Tuyau d'air 1/2"
1 Unité Embout de tuyau 14 - 1/2"
1 Unité Coupleur Geka 1/2" F
Chapitre 4 Montage et fonctionnement
3
1
2
FR
Page 27
