AVIS
Respectez le bon ordre de montage.

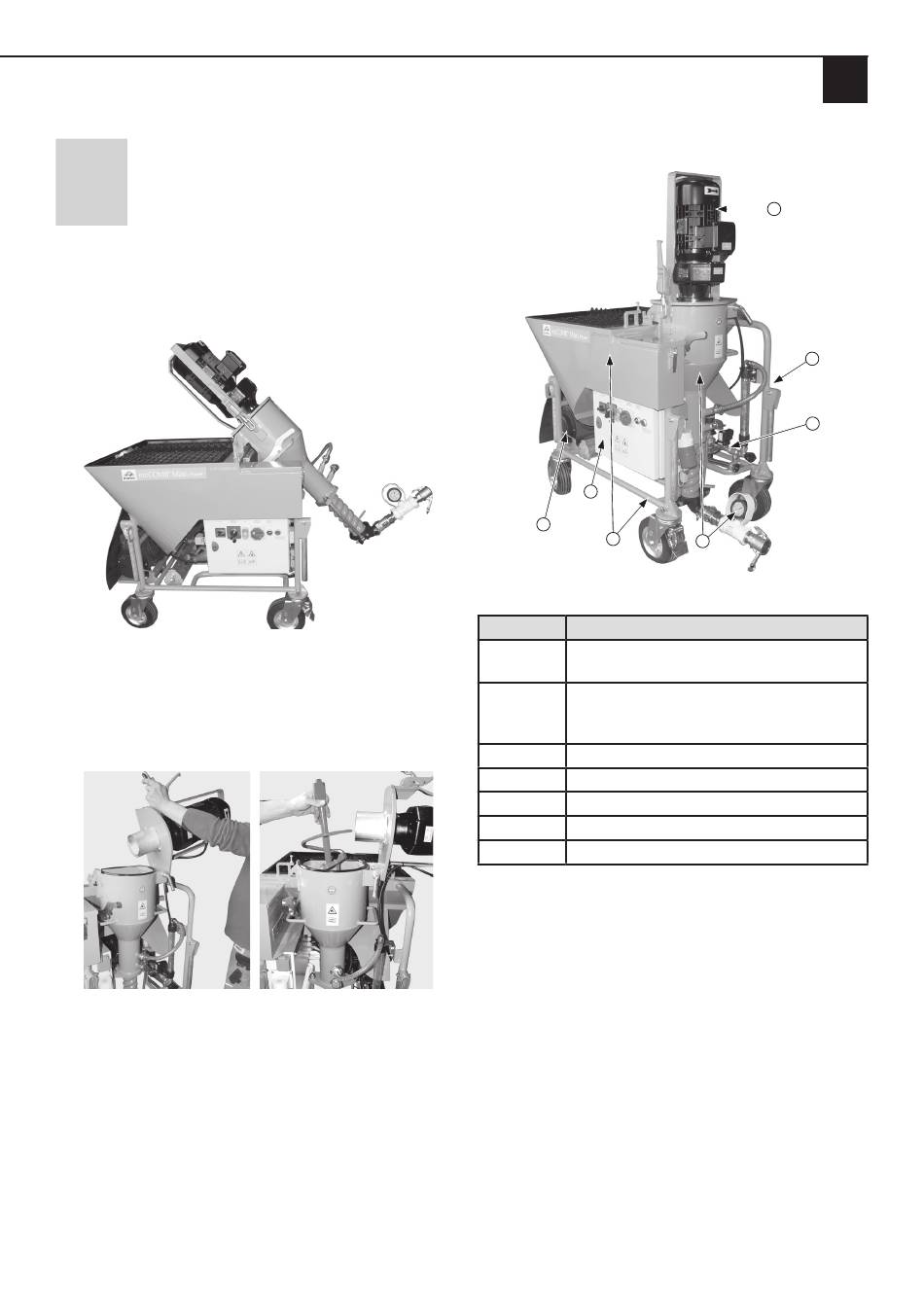

1. Monter l'unité de pompage (rotor/stator/bride de
pression/manomètre) avec les deux tiges de traction
à l'extrémité inférieure de la zone de mélange verte.
Pour faciliter l'installation, la zone de mélange com-
plète, y compris le moteur, peut être placée en angle.
2. Ouvrez la fermeture excentrique du moteur et rabattez
ce dernier sur le côté. Faites coulisser l'hélice de mé-
lange dans la zone de mélange. Puis replacez le mo-
teur et fermez la fermeture excentrique. Assurez-vous
que l'hélice de mélange soit reliée au moteur et au
rotor de l'unité de pompage via la pièce d'embrayage.
3. Connecter la prise d'entrée à l'alimentation électrique
externe (sur site) (400 V / 32 A)
Chapitre 4 Montage et fonctionnement
4.3 Modules
4
7
1
4.3.1 Description des modules
Position
Composants
1
Châssis avec roues, trémie de matériau, roue
cellulaire et moteur de roue cellulaire
2
Unité de pompage (zone de mélange avec
hélice de mélange, rotor / stator avec mano-
mètre pour mortier)
3
Moteur de la pompe mélangeuse
4
Armoire de commande
5
Robinetterie pneumatique (non visible)
6
Robinetterie à eau
7
Compresseur
FR
3
5
6
2
Page 11
