Description des composants du graphique
P o s i -
Composants
tion
1
Valve de réglage fin
2
Débitmètre
3
Électrovanne
4
Réducteur de pression
5
Robinet de vidange
6
Manomètre
7
Régulateur de pression
8
Raccord pour le tuyau de nettoyage externe
9
Vanne à boisseau sphérique
10
Pompe d'augmentation de pression
11
Raccordement principal de l'alimentation en
eau (pression d'eau min. 3,0 bars)
12
Robinet de vidange
4.4.4 Installation de la robinetterie à eau
1. Raccordez le tuyau d'alimentation à l'alimentation
d'eau externe.
2. Ouvrez le robinet jusqu'à ce qu'un jet d'eau uniforme
sorte du tuyau afin de libérer le tuyau des impuretés et
de le ventiler.
3. Raccordez ensuite le robinet de l'alimentation externe
en eau.
4. Raccordez le tuyau d'eau externe au raccord GEKA
de la robinetterie à eau (11).
5. Fermez à la fois le robinet d'évacuation d'eau sous le ré-
ducteur de pression (5) et sous le raccord principal (12).
6. Raccordez le tuyau d'eau interne au raccord GEKA
de la zone de mélange.
AVIS
Pour garantir une pression d'eau suffisante
quelle que soit la pression de la ligne d'alimentation,
la machine est équipée d'une pompe d'augmentation
de pression.
Chapitre 4 Montage et fonctionnement
!
AVERTISSEMENT
Jet d'eau.
Risque de blessures et de dommages matériels par
fuite d'eau.
1. Coupez l'alimentation en eau externe en fermant le ro-
binet.
2. Ouvrez le robinet du compteur d'eau sous le réducteur
de pression pour relâcher la pression (environ 2 bars).
3. Ce n'est que lorsque le manomètre indique "0" bar
que vous pouvez retirer le tuyau de l'alimentation en
eau externe.
4. Ne dirigez pas le jet d'eau sur d'autres personnes ou sur
vous-même.

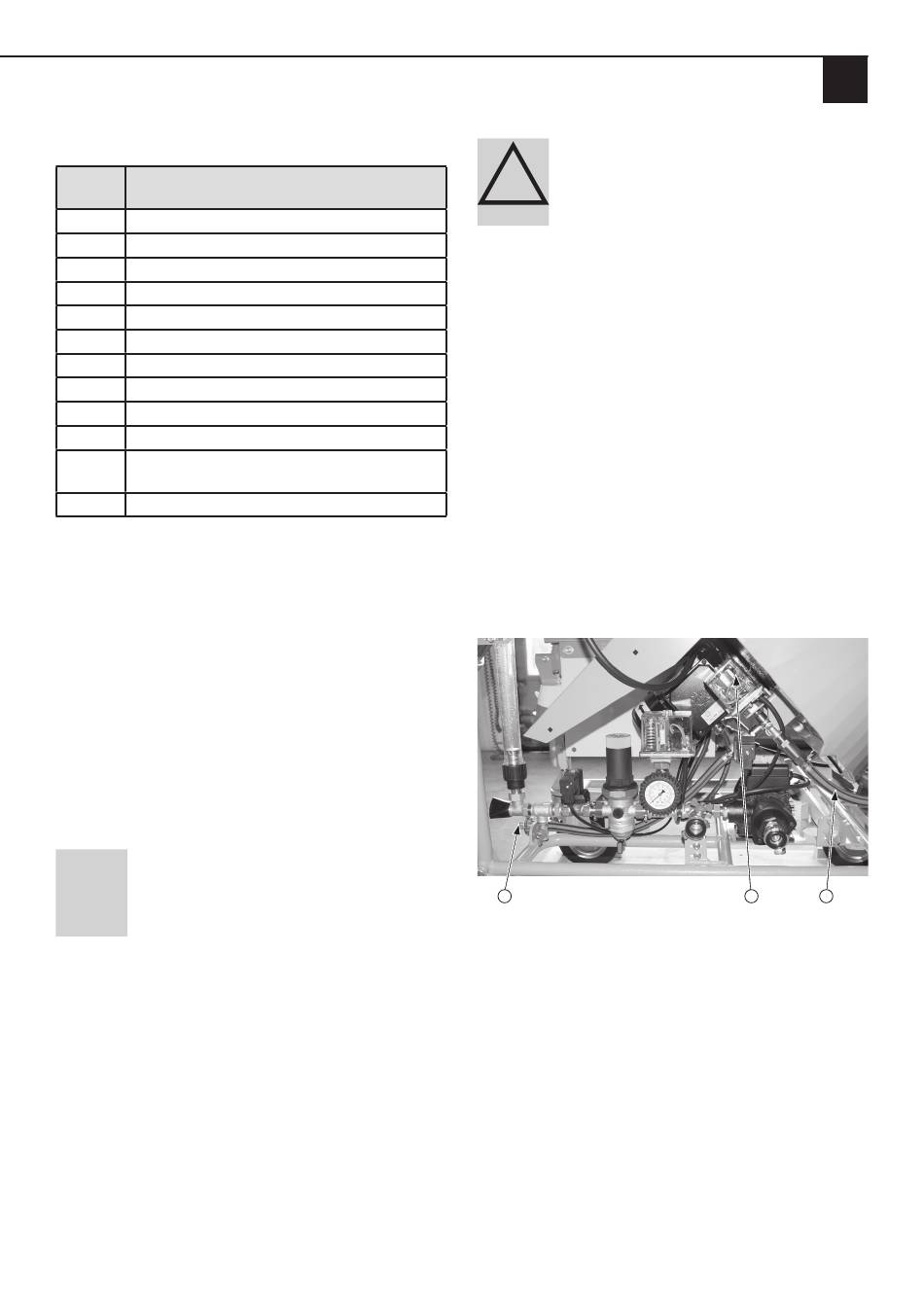

4.4.5 Robinetterie pneumatique
1. Utilisez le raccord d'air (1) pour alimenter un pulvéri-
sateur.
2. Vérifiez que les raccords s'emboîtent avant de connec-
ter le tuyau d'air. Si nécessaire, remplacez-les par des
connexions appropriées.
3. Le pressostat (2) est préréglé en usine et permet de
mettre en marche et d'arrêter la machine.
1
4.4.6 Compresseur
Il y a un interrupteur "ON/OFF" sur le compresseur.
4. Placez ce commutateur sur "ON" pour faire fonction-
ner la pompe de mélange.
5. En cas de dysfonctionnement ou de travaux de mainte-
nance, mettez cet interrupteur sur "OFF".
FR
2
3
