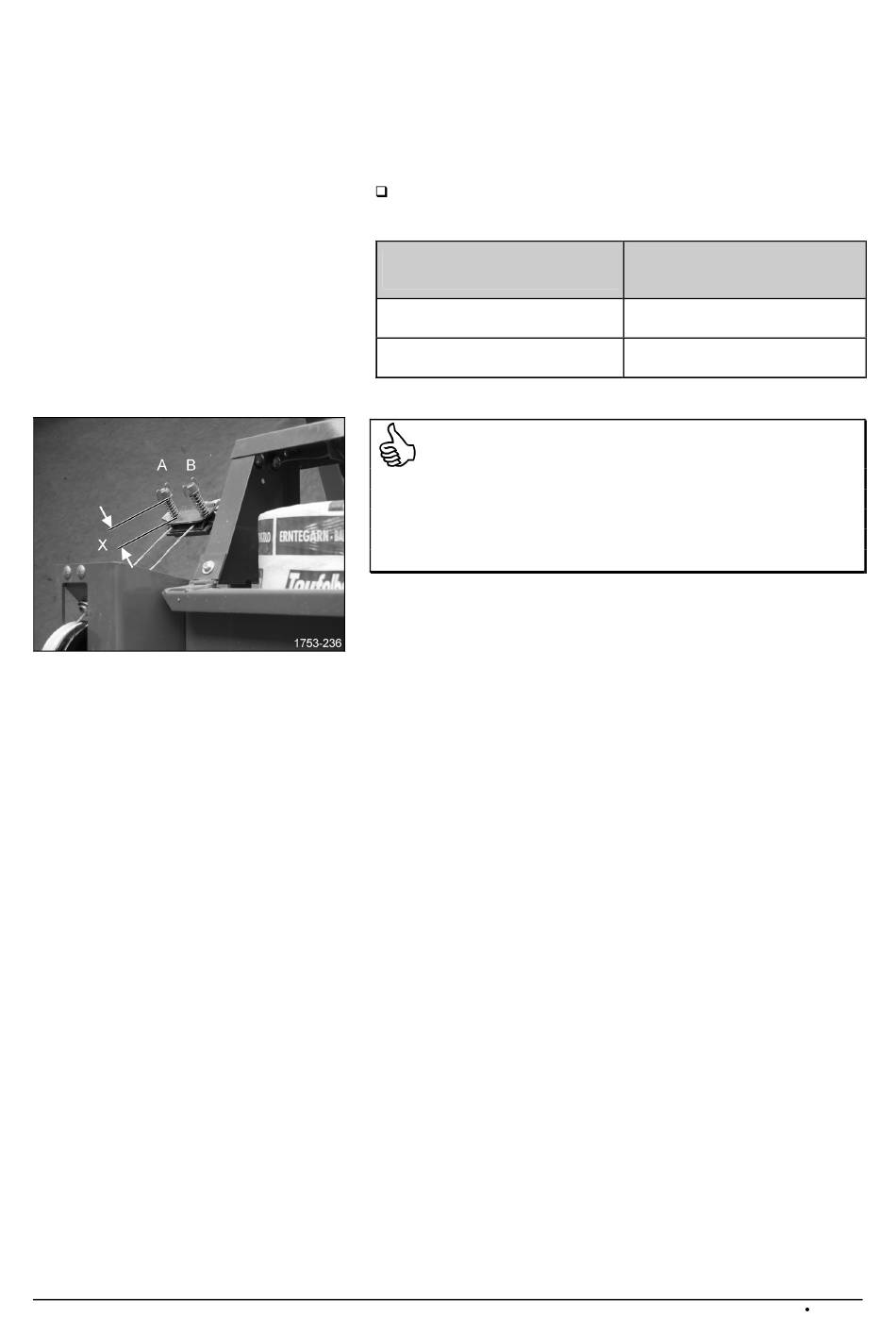

Figure 43
52
5.2
Réglage du tendeur de ficelle
Pour une application serrée des brins de ficelle autour de la
balle, les tendeurs de ficelle [1] (Figure 40 et Figure 41) doivent
maintenir la ficelle aussi tendue que possible.
(Figure 43) Régler la cote « X » du tendeur de ficelle
conformément au tableau suivant.
Réglage de base
Ficelle A
Ficelle B
Remarque !
• La tension admissible du brin a été dépassée quand la
ficelle se casse au niveau des galets de lancement [8]
(Figure 43).
• La cote "X" est mesurée entre : bord inférieur de la rondelle
et la surface de fond de la plaque contre-coudé.
Longueur "X" du ressort
(Figure 43)
39 mm
37 mm
LELY WELGER RP 415 RP 445
