consignes d'installation

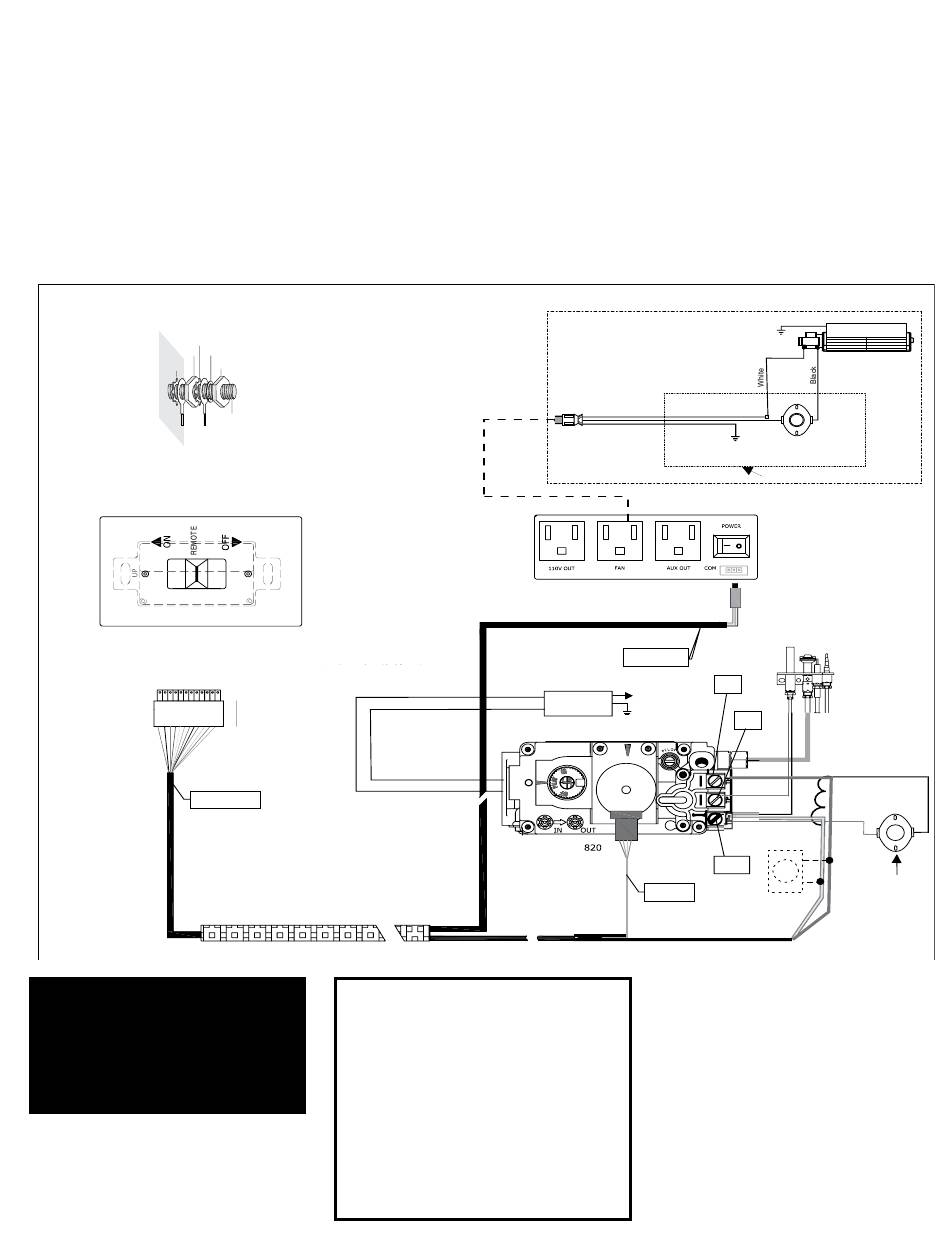

SCHÉMAS DE CÂBLAGE
Cet appareil de chauffage peut fonctionner sans
courant alternatif 120 volts. En cas de panne de cou-
rant, l'interrupteur du brûleur et la télécommande/
le thermostat en option continuent de fonctionner.
Cependant, le ventilateur a besoin d'un courant
alternatif de 120 volts pour fonctionner.
Rondelle
en étoile
Écrou
Rondelle
en étoile
Mise à la terre
Fil de terre
du ventilateur
du cordon
d'alimentation
Récepteur mural
Fiche du récepteur
à 12 broches
RÉCEPTEUR
ATTENTION : Répertorier tous les
câbles avant de les débrancher
lors des contrôles d'entretien. Des
erreurs de raccordement peuvent
provoquer des dysfonctionnements
et présenter un danger.
18 |
Poêle au gaz autoportant ULTIMATE U38-10 de Regency
(Ne couper en aucun cas la borne de terre.)
Rondelle d'arrêt
Écrou
Cosse de mise
à la terre #8
Procédures de mise à la terre
Cet appareil est équipé d'une prise
de terre à trois broches pour une
protection contre les chocs
Cette prise doit être directement
branchée à une prise à 3 fiches
mise à la masse. Ne pas couper ni
dévier le contact de mise à la terre
120V AC
60 Hz
Module de commande du ventilateur (FCM)
Boîte d'allumage
CC
Modulation
AVERTISSEMENT
électriques.
de cette prise.
®
REMARQUE : Même si le ventilateur n'est pas
acheté avec l'appareil, il est toujours pré-
conisé d'alimenter la prise (fournie avec
l'appareil) en courant électrique au cas
où l'on souhaite installer le ventilateur
ultérieurement.
Mise à la terre
Neutre
Sous-tension
Vert
Mise à la terre
Thermodisque du ventilateur
(ouvert normalement)
Cage du thermodisque
FCM-COM
TH
Vers
l'électrode
(+) (-)
TP
Rouge
Noir
Blanc
TPTH
MOTEUR
Thermostat
(en option)
(Millivolt)
Attention :
S'assurer que les fils ne touchent pas
les surfaces chaudes ni à proximité
de bords tranchants.
Ventilateur
Noir
Rouge
Vert
Interrupteur
de trop-plein
(Réinitialisation
manuelle)
