Montez le réservoir de rinçage

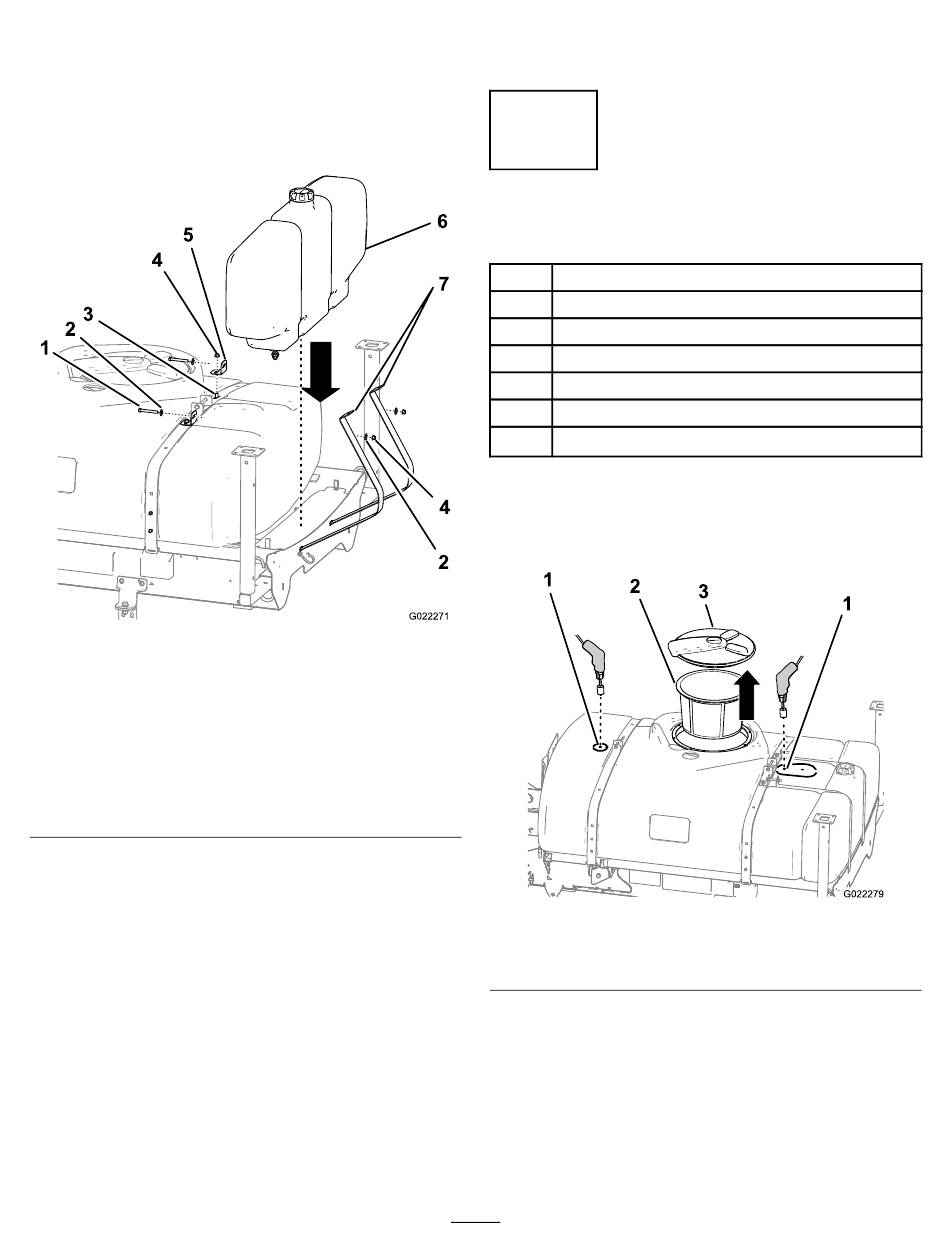

1. Montez le réservoir de rinçage comme montré à la
Figure
8.
Remarque: Si vous ne disposez pas d'un espace
suffisant pour le réservoir de rinçage, desserrez les
sangles de la cuve principale, et faites glisser cette
dernière en arrière.
1. Boulon (3/8 x
4. Contre-écrou
3 po)
2. Grande
5. Support de
rondelle
3. Boulon de
6. Réservoir de
carrosserie (3/8
x 3/4 po)
2. Au moyen de 2 contre-écrous à embase, fixez les
supports du réservoir de rinçage aux 2 boulons de
carrosserie (3/8 x 3/4 po) placés dans les sangles
(Figure
8).
3. Insérez les sangles du réservoir de rinçage dans les
fentes sur l'avant du cadre du pulvérisateur.
Remarque: Il pourra être nécessaire d'élever le cadre
du plateau pour installer les sangles ; reportez-vous au
manuel de l'utilisateur de votre pulvérisateur.
4. Reliez les sangles du réservoir aux supports au moyen
de 2 boulons (3/8 x 3 po), 2 contre-écrous à embase
(3/8) et 4 grandes rondelles, comme montré à la
8.
Remarque: Le poids du liquide peut augmenter la pression
du réservoir contre le cadre. Après avoir rempli le réservoir
Figure 8
7. Sangle de
à embase
réservoir de
(3/8 po)
rinçage
réservoir de
rinçage
rinçage
de rinçage, vérifiez la tension des boulons, des écrous et des
sangles du réservoir, et serrez les boulons et les écrous au
besoin.
4
Pose des buses de rinçage
Pièces nécessaires pour cette opération:
2
Buse de rinçage
2
Raccord de traversée
2
Boulon à épaulement
2
Douille
2
Aube de rinçage
2
Raccord cannelé 90°
2
Écrou à embase en plastique
Perçage de la cuve principale
1. Déposez le couvercle et la crépine de la cuve du
pulvérisateur
1. Repères de perçage
2. Couvercle de cuve
2. Localisez les 2 emplacements de perçage repérés sur la
cuve du pulvérisateur
3. Utilisez une scie cylindrique de 4 cm pour percer un
trou à l'emplacement indiqué par chaque repère
9).
Figure
Remarque: Placez un récipient à l'intérieur de la
cuve, sous les emplacements à percer, pour recueillir les
débris produits pendant le perçage.
7
(Figure
9).
Figure 9
3. Crépine
(Figure
9).
(Figure
