1. Raccord de traversée
2. Étrier de fixation
3
Montage du réservoir de
rinçage
Pièces nécessaires pour cette opération:
2
Support de réservoir de rinçage
2
Sangle de réservoir de rinçage
2
Boulon (3/8 x 3 po)
4
Contre-écrou à embase (3/8 po)
4
Grande rondelle
4
Boulon de carrosserie (3/8 x 3/4 po)
Pose des fixations des sangles du
réservoir de rinçage
1. Retirez le boulon, le contre-écrou à embase et les
rondelles qui maintiennent ensemble les sangles avant
au sommet du réservoir

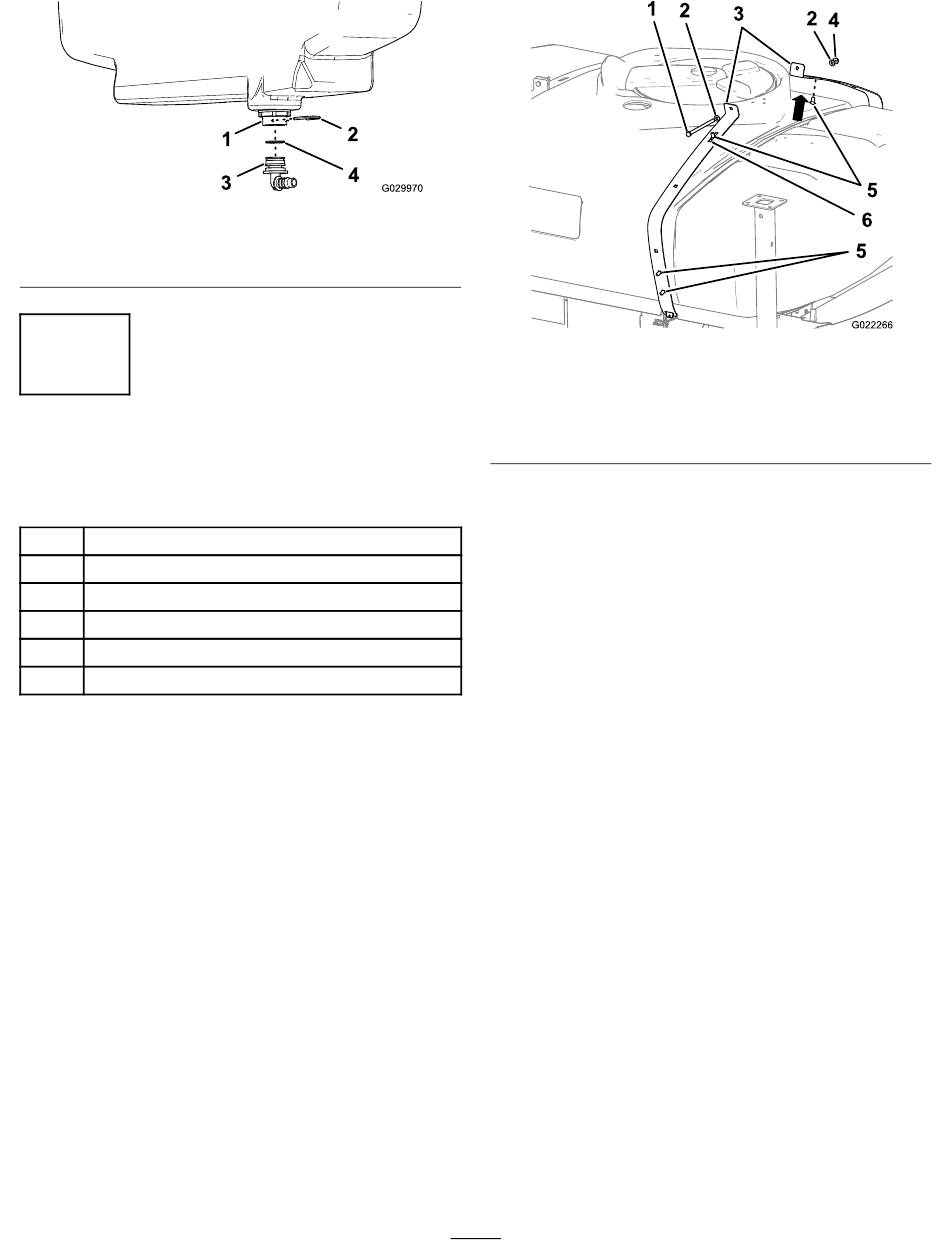

Figure 6
3. Raccord cannelé à 90°
4. Joint torique
(Figure
7).
1. Boulon
2. Rondelle
3. Sangle
Remarque: Conservez toutes les pièces.
2. Insérez 4 boulons de carrosserie (3/8 x 3/4 po) dans
les fentes sur le côté intérieur des sangles avant du
réservoir
(Figure
Remarque: Fixez temporairement les boulons
de carrosserie sur les sangles avec le contre-écrou à
embase (3/8 po).
3. Assemblez les sangles avant avec les boulons, les
rondelles et les écrous que vous avez retirés à
l'opération 1, et serrez les écrous et les boulons jusqu'à
ce que la sangle soit au niveau du réservoir
Important: Ne serrez pas les boulons et écrous
excessivement. Les sangles de la cuve peuvent être
déformées et endommagées si les fixations sont
serrées excessivement.
Remarque: La sangle doit être solidement fixée sur
le réservoir.
6
Figure 7
4. Contre-écrou à embase
5. Boulons de carrosserie
(3/8 x 3/4 po)
6. Fente
7).
(Figure
7).
