Manuel d'installation, d'utilisation et de maintenance
5
6
Fuse T 2A
1.
Transducteur de pression
2.
Commutateur du mode nettoyage
3.
Commutateur du numéro de
module
4.
Connecteurs des valves
5.
Tension d'entrée 24 VCA
6.
Liaison bus RS 485
(3, 4, 5)
(numéros des bornes)
3.3. Tension d'alimentation : bornes 1 et 2
La tension d'alimentation du coffret d'alimentation peut être de 200 VCA, 230V, 380V, 400V (TCB
standard), 440V ou 480V, 50 ou 60 Hz. Il faut utiliser un transformateur de 63 VA ou 110 VA. Les
modules électroniques seront alimentés en 24 VCA précâblé sur les bornes 1 et 2.
3.4. Bus RS-485 : bornes 3–5
Tous les circuits imprimés de la TCB sont dotés d'une interface RS-485 pour la communication entre
l'afficheur, le module d'E/S et les modules des valves esclaves. Sur les systèmes à plusieurs modules,
la connexion RS485 est précâblée avec la prise à la base du contrôleur principal aux extrémités des
modules esclaves.
3.5. Protection du moteur : bornes 25, 28
Le ou les moteurs de ventilateur sont protégés par un disjoncteur. Le contact auxiliaire sera relié aux
bornes 25 et 28 (plusieurs disjoncteurs de ventilateur seront branchés en série). Lorsque l'alarme des
ventilateurs déclenche un arrêt du groupe de ventilateurs, un redémarrage est seulement possible
après avoir coupé l'alimentation électrique vers le coffret de commande et réarmé le disjoncteur.
7
8
9
10
7. Amplificateur d'isolement optionnel
(6 - 9)
8.
Sortie O1
9.
Sortie optionnelle O2
10. Démarrage du ventilateur
(-, V1–V16)
11. Relais d'alarme
(1,2)
12. Bornes Marche/Arrêt à distance
(21- 23)
13. Marche externe

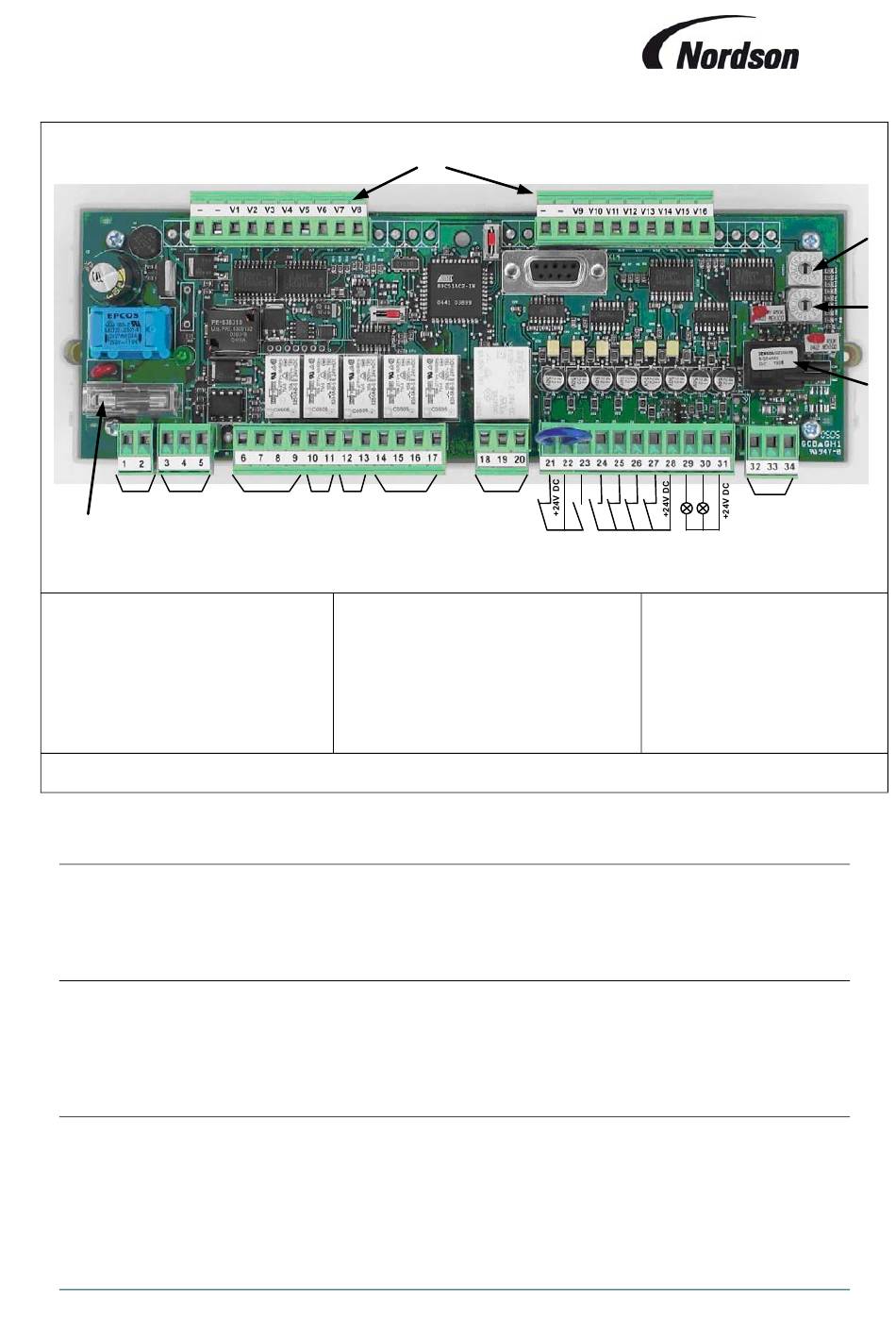

Figure 2: Bornes de la carte du module d'E/S
4
11
12
13
(10, 11)
(12, 13)
(14 – 17)
(18 – 20)
(28, 24)
10
19
14
16
17 18
15
14. Alarme de ventilateur
(28, 25)
15. Entrée d'alarme I1
16. Entrée d'alarme I2
17. Voyant « En cours
d'utilisation »
18. Voyant « Alarme »
19. Bornes 4 – 20 mA
3
2
1
(28, 26)
(28, 27)
(31, 29)
(31, 30)
(32 – 34)
