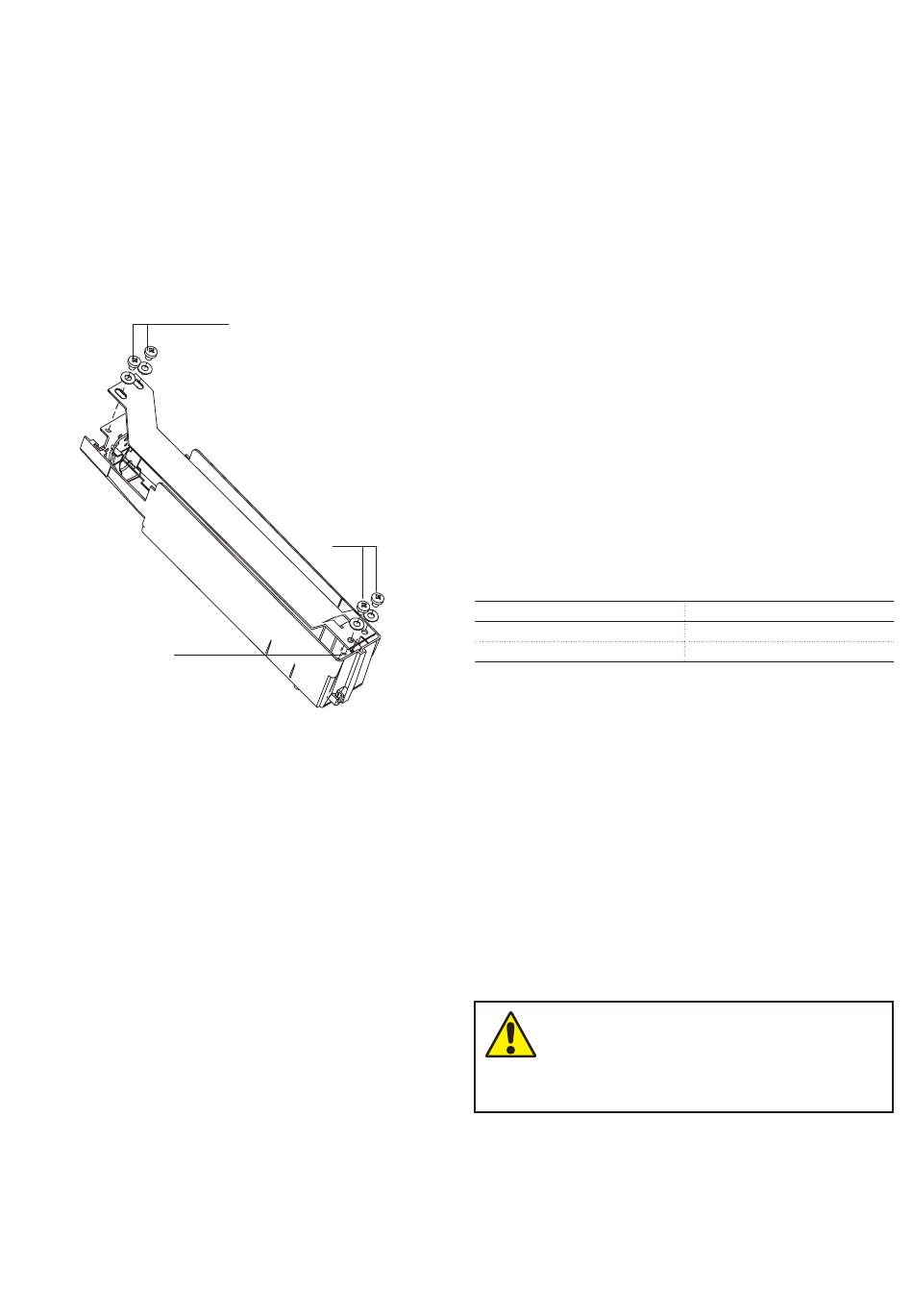

7.9. Montage ou démontage de la barre
de court-circuit
a) Montage
(fig. 21)
Monter la barre avec le palpeur (60) du côté opposé à celui
des contacts-tulipes et la monter avec les vis (61).
b) Démontage
(fig. 21)
Pour le démontage procéder dans le sens inverse.
Ces instructions sont aussi reportées sur la feuille du Kit dans
l'emballage de barres de court-circuit.
60
Fig. 21
61
61
7.10. Remise en service du contacteur
7.10.1. Montage de l'écran et de la coiffe isolante (fig. 18)
Remettre la protection (1) (fig 18b) à sa place en répétant
dans le sens inverse les opérations indiquées au par. 7.7.2.
Remonter l'écran. Vérifier que le compteur d'impulsion (14)
(fig. 18c) s'insère dans son logement (69) (fig. 18d) et fixer
l'écran avec les vis (70) et les rondelles DIN (71) (fig. 18a).
7.10.2. Vérification du fonctionnement de l'appareil
Insérer le contacteur dans la cellule en suivant les procédures
indiquées au par. 6.
Effectuer quelques manoeuvres dans la position de "sectionné
en essai" pour vérifier que la signalisation "ouvert/fermé" du
contacteur fonctionne et qu'elle est correcte.
7.11. Vérification du taux de vide de
l'ampoule
Ce test n'est pas demandé dans le cadre d'un entretien
ordinaire. Au cas où il s'avèrerait nécessaire dans un régime
d'entretien extraordinaire, exécuter le test de l'ampoule sans
la démonter du contacteur et utiliser le testeur d'essai du
vide VIDAR, de la société Programma Electric GmbH, Bad
Homberg v.d.H.
Pour vérifier la tenue du vide de l'ampoule prévoir les valeurs
de test du testeur VIDAR suivantes:
Tension nominale contacteur
7,2 kV
12 kV
Le test doit toujours être exécuté avec le disjoncteur ouvert et
les contacts à la distance nominale.
Procédure pour le test du taux de vide de l'ampoule des pôles
du contacteur :
– couper la tension et mettre en sécurité toute la zone de
travail conformément aux règles de sécurité des normes
CEI/DIN VDE ;
– ouvrir le contacteur ;
– mettre une borne de chaque pôle du contacteur à la terre;
– brancher la borne de terre du testeur VIDAR à la structure
du contacteur (point de mise à la terre du contacteur) ;
– brancher la borne de haute tension du testeur VIDAR
à la borne qui n'est pas branchée à la terre du pôle du
disjoncteur (phase L1) et exécuter l'essai. Répéter l'essai
pour les phases L2 et L3.
Les câbles de connexion du testeur peuvent
produire une indication par effet capacitif.
Dans ce cas les câbles ne doivent pas être
enlevés.
Tension de test c.c.
16 kV
22,5 kV
43
