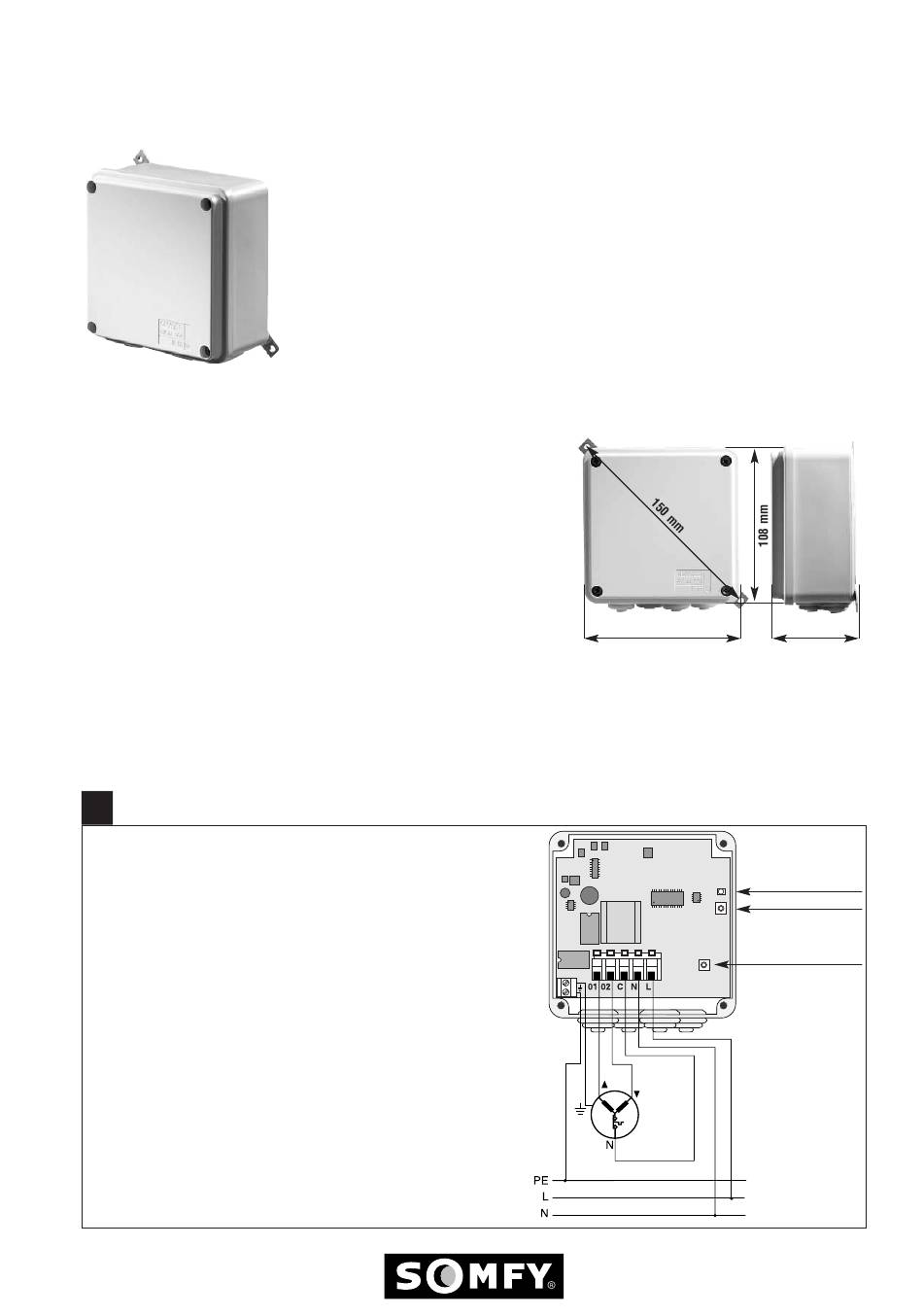

MONTAGE
1
Données techniques:
– Tension de service: 220-240 V ~ 50/60 Hz
– Température de service: de -20°C à +50°C
– Après l'installation, produit de classe II
– Classe de protection: IP44
– Dimensions (HxLxP): 108 x 108 x 58 mm
– Garantie: 2 ans
2
Montage:
Veuillez lire attentivement la notice de montage avant de raccorder l'appareil.
A
CÂBLAGE
Le Centralis Receiver RTS (récepteur) peut être utilisé en combinai-
son avec tous les opérateurs standard de Somfy. Le câblage devra
être effectué conformément au schéma de montage ci-contre.
Veuillez également respecter les prescriptions en vigueur pour les
installations électriques et tenir compte des points suivants:
Ne fixez pas le récepteur RTS sur des pièces métalliques
➔
(ceci pourrait déranger la transmission des ondes radioélec-
triques).
Installez le récepteur RTS de manière à ce que l'entrée des
➔
câbles soit dirigée vers le bas pour empêcher toute pénétra-
tion d'eau dans le boîtier.
Distance minimale entre le récepteur et l'émetteur: 30 cm.
•
Distance minimale entre deux récepteurs: 20 cm.
•
•
Débranchez l'appareil avant d'exécuter les travaux.
•
Veillez à ne produire aucune charge électrostatique. Celle-ci
pourrait endommager les composants électriques.
•
Veillez à ce qu'aucune traction ne s'effectue sur les bornes
après l'installation.
•
N'oubliez pas le conducteur de terre.
Somfy AG
8303 Bassersdorf
Tel. 01 838 40 30
Tél. 026 400 04 10
www.somfy.ch
inteo

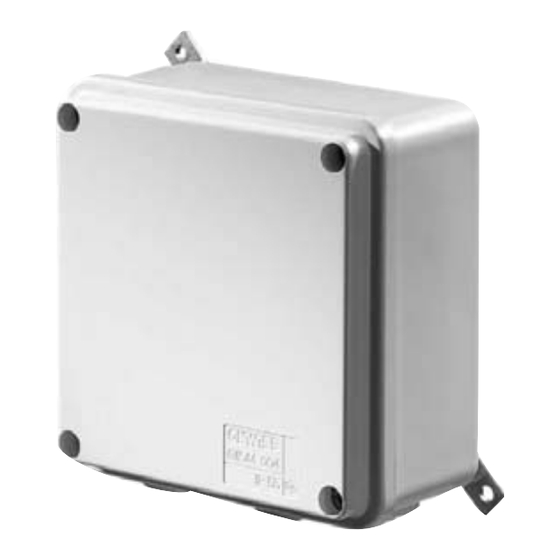

Le Centralis Receiver RTS est un récepteur radio pour la com-
mande sans fil des stores en toile, des volets roulants et des
stores à lamelles motorisés. Il peut être utilisé avec tous les
émetteurs RTS de Somfy. Les commandes sont transmises par
radio (433,42 MHz). La portée est de 300 mètres sur un terrain
sans obstacle. Elle sera encore de 20 mètres environ si les
signaux doivent traverser deux murs en béton armé.
Fax. 01 836 41 95
Fax. 026 400 04 15
support@somfy.ch
Utilisation
Centralis Receiver RTS
108 mm
58 mm
programmation
Commande de secours
PE Conducteur de
protection
L
Phase
N
Conducteur neutre
O1 Sens de rotation 1
(opérateur)
O2 Sens de rotation 2
(opérateur)
C
Conducteur neutre
(opérateur)
LED
Touche de
7/01
