Recursos de saídas de pulso (open collector)
Tensão de entrada
Corrente de entrada
Queda de tensão na saída ativa
Corrente através de saída inativa
Corrente reversa
Duração do pulso, pausa do
pulso, frequência do pulso

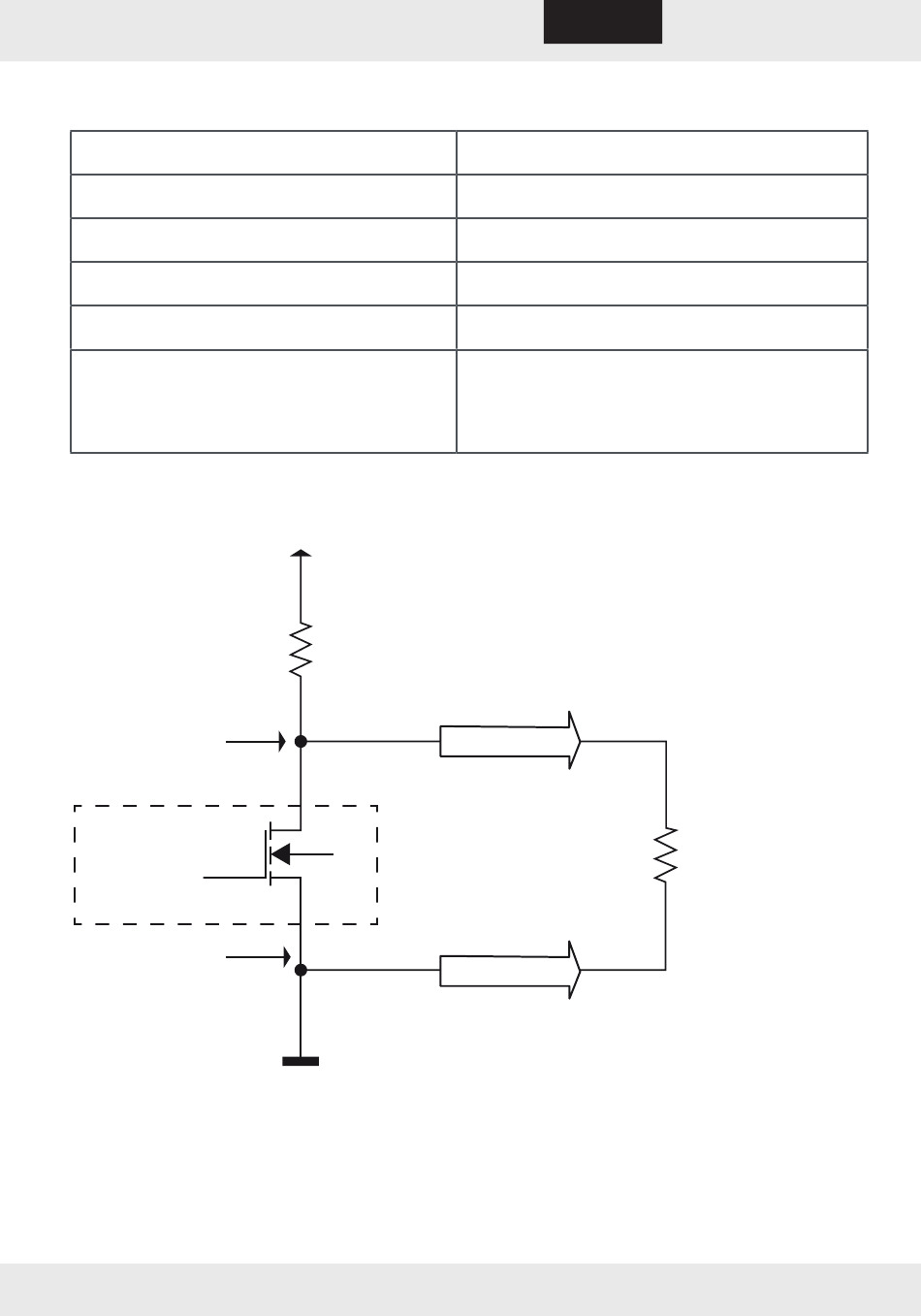

Diagrama de fiação
VCC = 24 V
Resistência de
proteção*
Pulse 1 amarelo
Pulse 2 verde
HYDRUS 2
marrom
As saídas de pulso são do tipo "open collector" (coletor aberto).
No ramo do coletor encontra-se uma resistência de 0 Ohm, ou seja. não
ocorre nenhuma limitação da corrente interna do medidor, mas, em com-
pensação, deve ocorrer uma alimentação externa através de uma resis-
tência de proteção (*caso indisponível de fábrica).
Français
Español
máx. 30 V
máx. 27 mA
máx. 2 V / 27 mA
máx. 5 μA / 30 V
máx. 27 mA
dependente da configuração do
aparelho (descrição detalhada a
pedido)
pulse
ground
Português
HYDRUS
R
= 5k6
sps
-25-
