Impulsausgänge (Open collector)
Eingangsspannung
Eingangsstrom
Spannungsabfall am aktiven
Ausgang
Strom durch inaktiven Ausgang
Rückwärtsstrom
Impulsdauer, Impulspause,
Impulsfrequenz

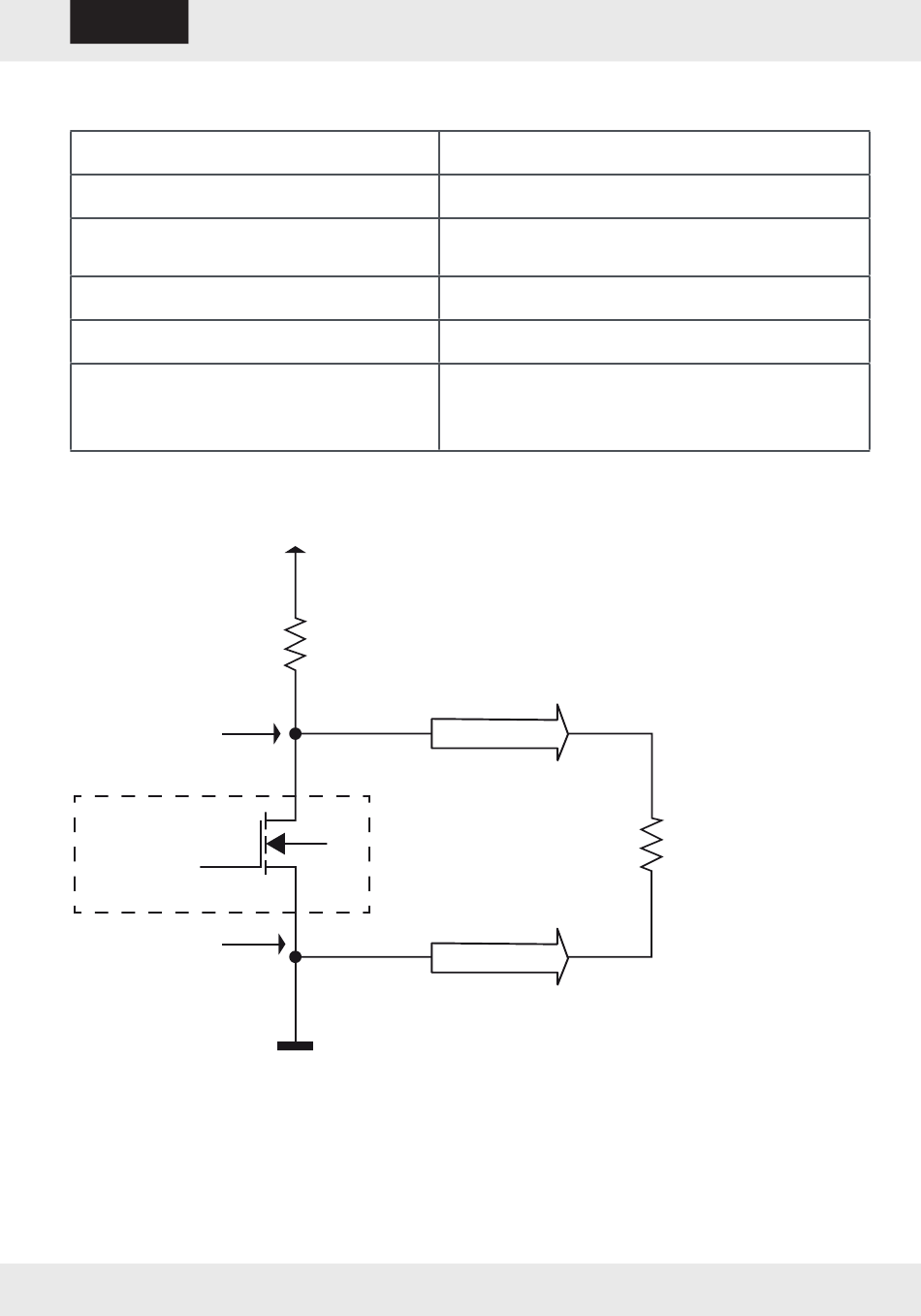

Schaltplan
VCC = 24 V
Schutzwiderstand
Pulse 1 gelb
Pulse 2 grün
HYDRUS 2
braun
Die Pulsausgänge sind als Open-Collector beschaltet.
Im Kollektorzweig befindet sich ein 0-Ohm Widerstand, d.h. es erfolgt
zählerintern keine Strombegrenzung, dafür muss extern durch einen
Schutzwiderstand gesorgt werden, (*insofern bauseitig nicht vorhanden).
Français Español
max. 30 V
max. 27 mA
max. 2 V / 27 mA
max. 5 μA / 30 V
max. 27 mA
abhängig von der Gerätekonfiguration
ausführliche Beschreibung auf Nach-
frage)
pulse
ground
Português
HYDRUS
R = 5k6
sps
