RF Rx SW868/SW915/SW917/SW922-4S
//
Montage- und Anschlussanleitung / Funkempfänger
Mounting and wiring instructions / Wireless receiver
Instructions de montage et de câblage / Récepteur sans fil
Istruzioni di montaggio e collegamento / Ricevitore wireless
Instruções de montagem e instalação / Receptor de rádio frequência
Инструкция по монтажу и подключению / Радиоприемник сигнала
Русский
Функция: Если нет сообщения о статусе обученных выключателей,
реле K4 включает аварийный сигнал через 2,2-кратный интервал
времени статуса.
Внимание! Убедитесь в том, что обученный радиопередатчик на-
строены на правильное время сигнала статуса.
Обучение выключатель
- Нажать кнопку S1 на прибл. 1 сек -> светодиод MD медленно ми-
гает (2 Гц).
- Для выбора канала нажать кнопку SEL.
- Привести в действие обучаемый выключатель/командоаппарат ->
соответствующий каналу светодиод погаснет на короткое время.
- Для выхода из режима обучения нажать кнопку LRN на прибл.
1 сек -> светодиод MD светится.
Удаление выключателя
- Нажать кнопку LRN на 5 сек пока светодиод MD не начнет быстро-
мигать (5 Гц).
- Для выбора канала нажать кнопку SEL.
- Привести в действие удаляемый выключатель/командоаппарат ->
соответствующий каналу светодиод кратковременно мигает
- Для выхода из режима удаления нажать кнопку LRN на прибл.
1 сек.
Инверсное обучение выключателя
- Процедура как при обычном обучении, но выключатель должен
быть приведен в действие до того, как начнется процедура с
кнопкой LRN.
Удаление всех выключателей
- Нажать кнопку LRN на 5 сек пока светодиод MD не начнет быстро-
мигать (5 Гц).
- Светодиод 1 светится -> кнопку LRN больше не нажимать.
- Снова нажать кнопку LRN на 5 сек.
- Светодиод MD светится и светодиод 1 быстро мигает -> кнопку
LRN больше не нажимать.
- Режим работы сбрасывается в положение Стандарт.
Антенное гнездо SMA
Техническое обслуживание
В тяжелых условиях эксплуатации, мы рекомендуем профилактику,
как указано ниже:
1. Удалите всю грязь или частицы.
2. Чистить только влажной салфеткой.
Очистка
- При влажной очистке: использовать воду или мягкие, не абразив-
ные и не царапающие чистящие средства.
- Не использовать агрессивные чистящие средства
или растворители.
Корпус чистить только снаружи. Корпус чистить бытовыми чистящи-
ми средствами. Не использовать сжатый воздух для очистки.
Утилизация
- Соблюдать национальные, локальные и нормативные требования
по утилизации.
- Материалы отдавать в утилизацию раздельно.
15 / 24

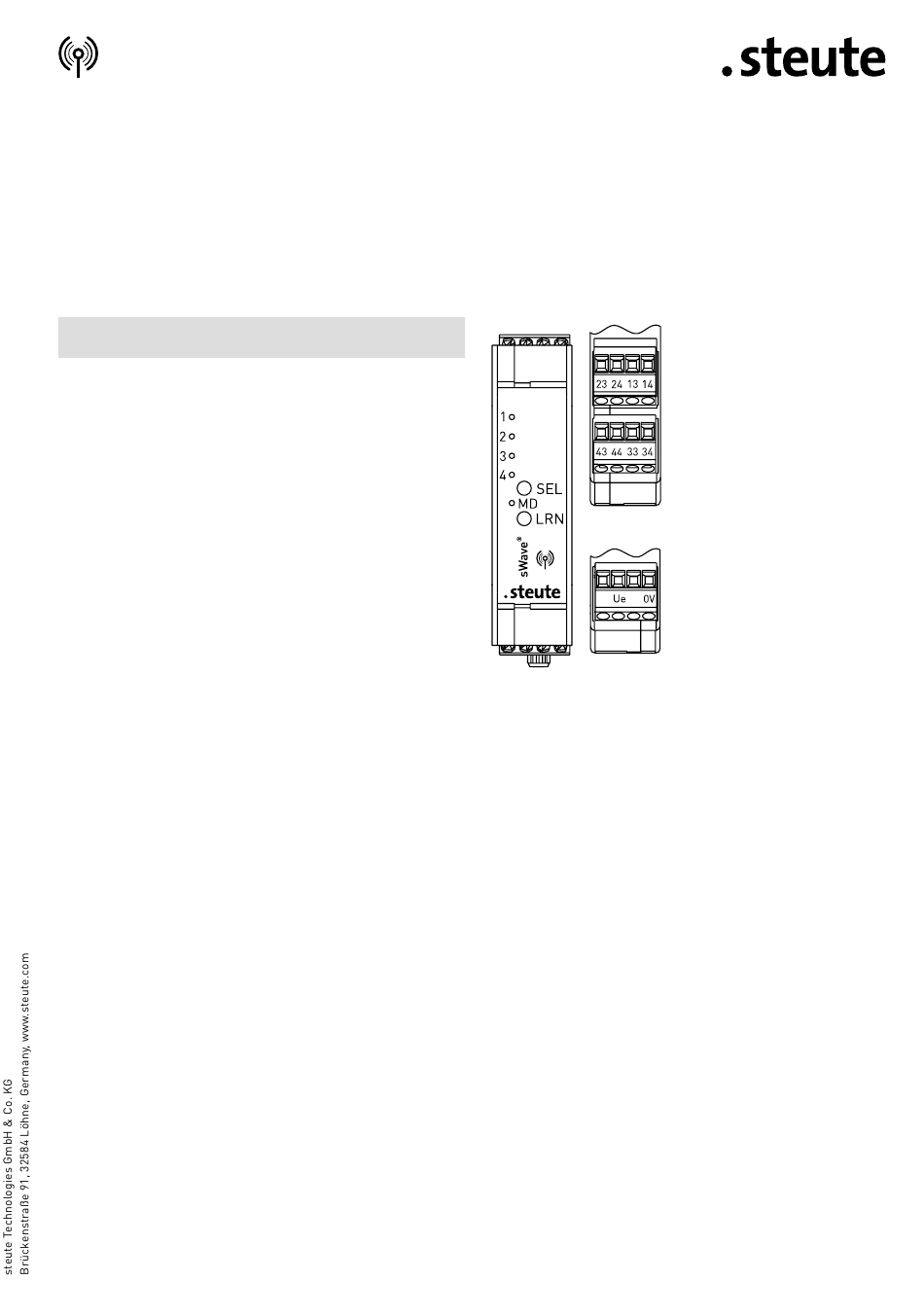

13-14 K1 Реле
23-24 K2 Реле
33-34 K3 Реле
43-44 K4 Реле
1 ... 4
Индикация статуса
выходов
SEL
Кнопка SELECT
MD
Светодид режима работы
LRN
Кнопка обучения
U e , 0V Напряжение питания
