- Page 1 SlimBeam Notice de montage...
- Page 2 Sommaire Page(s) Détails du produit / Remarques Conseils de sécurité Maniement Conseils de montage Liste des pièces Instructions de montage 10-29 Entretien 30-31 Modifier le multiplicateur 31-32...

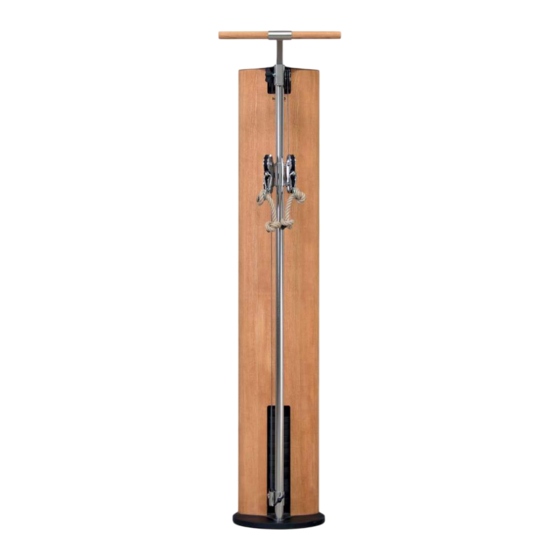

- Page 3 Désignation du modèle : Remarques importantes : SlimBeam Le bois est un matériau naturel qui peut faire du bruit lors de Dimensions, poids : l’utilisation. Largeur : 40 cm Attention aux échardes. Le bois Hauteur : 215 cm peut présenter des irrégularités au Profondeur : 20 cm niveau de la couleur et de la forme.
- Page 4 Consignes de sécurité : 4. Les interventions ou manipulations de l'appareil de votre Veuillez lire attentivement et propre initiative peuvent conduire à respecter scrupuleusement les des dommages ou à une utilisation consignes de maniement, moins fluide voire même à des d’utilisation et de maintenance de dommages sur la santé.
- Page 5 Maniement : 6. Les enfants ne doivent jamais utiliser l'appareil sans la Veuillez lire attentivement ces surveillance d'un adulte. La conseils de maniement. Ces personne en cours d’entraînement informations vous aident à utiliser doit veiller à ce qu’aucune autre et à entretenir correctement personne (en particulier des l’appareil.
- Page 6 Conseils de montage : En cas de doute, faites appel à un autre adulte ayant des compétences Déballez entièrement le produit puis techniques. Commencez par lire vérifiez l’absence de dommages entièrement les instructions de liés au transport. Le matériel montage. Si vous disposez d'un d'emballage ne doit être éliminé...
- Page 7 à chaque demande de service. NOHrD USA LLC 470 Metacom Ave. Warren, RI 02885 P: 1 401 289 3998 F: 1 401 247 7743 WaterRower & NOHrD France 1 rue Paul Langevin 59200 Tourcoing France Tél: 03-20-67-20-07 Fax: 03-20-67-06-28...
- Page 8 A 1x M 1x B 1x N 2x C 1x O 7x D 14x P 8x E 1x Q 2x F 1x R 6x G 2x S 2x H 2x T 1x I 1x U 1x J 1x V 1x K 1x W 1x L 1x...
- Page 9 A 1x Structure M 1x Plaque arrière B 1x Butterfly N 2x Vis noire (40 mm) C 1x Barre + poids O 7x Vis argentée (25 mm) Vis sans tête D 14x Poids P 8x déjà montée Plaque métallique de E 1x Q 2x Vis argentée (40 mm) raccordement...
- Page 10 ✔...
- Page 11 Etape 1 Posez la structure (A) à plat sur le sol ou sur l’emballage vide et veillez à ce qu'elle ne soit pas rayée. Fixez à présent la plaque en acier (K) ainsi que le repose-pieds (F) sur la structure et à la tige de guidage (I). Utilisez pour ce faire le matériel de montage reproduit et serrez les vis à...
- Page 12 2-3 cm...
- Page 13 Etape 2 Fixez le tendeur (L) sur la tige de guidage (I). En tirant légèrement (2 à 3 cm) sur la tige de guidage (I), il est possible de pousser le tendeur jusqu'à environ 10 cm au-dessus de la plaque de sol (F). Veuillez d’abord fixer le tendeur sur cette position (fig.
- Page 14 P (4x)
- Page 15 Etape 3 Placez à présent les deux tiges de guidage des poids (H) dans le support métallique inférieur sur le corps (A) et fixez-les à l’aide des quatre vis sans tête (P), qui sont prémontées dans le support métallique inférieur. Attention : Tenez compte des consignes d'entretien aux pages 32 et 33 concernant le butterfly et les tiges de guidage des poids.
- Page 17 Etape 4 Placez à présent les 14 plaques de poids (D) sur les deux tiges de guidage (H). ATTENTION : Le bord arrondi des poids doit être sur le dessus. REMARQUE : Les plaques ont été trouées d’un côté lors de la fabrication. Veillez à...
- Page 18 O (4X) P (4X)
- Page 19 Etape 5 Fixez à présent les deux amortisseurs en matière synthétique (X) sur les tiges de guidage (H). Afin d'effectuer cette étape plus simplement, nous vous recommandons de placer les amortisseurs dans de l’eau chaude (ATTENTION risque de brûlure) pour les réchauffer ou d’enduire les tiges de guidage (H) aux extrémités avec du lubrifiant ou avec de l’huile.
- Page 21 Etape 6 Fixez à présent la deuxième plaque ovale anthracite (J) avec deux supports muraux (G) à la plaque d’assemblage métallique (E) et à la tige d'entraînement (I). ATTENTION : Une seule vis est prévue pour le montage de la tige d’entraînement (I). Adaptateur d’accessoires : Dans le cas où...
- Page 23 Etape 7 Montage du câble de traction (U). Insérez-le dans le butterfly de droite (B) puis suivez les figures. ATTENTION : A la figure 7.8, il est obligatoire de passer le câble DERRIERE la structure (A) vers le tendeur (L). ATTENTION : La mise en place de la butée en caoutchouc (T) (fig. 8-8.1) s'effectue plus simplement en tenant la tige métallique de l'extrémité...
- Page 25 Faire passer derrière la structure 7.10 7.11...
- Page 26 ✔ ✔...
- Page 27 Etape 8 Tension du câble de traction : Après la mise en place du câble, il se peut que l’arrêt en caoutchouc (1) ne soit pas proche du butterfly (B) et pende vers le bas. Détendez le tendeur (L) (fig. 2.1, page 14) et tendez le câble jusqu’à ce que l’arrêt en caoutchouc (T) adhère au butterfly (B).
- Page 28 ø 10 mm...
- Page 29 Etape 10 Le montage mural du SlimBeam doit être effectué à l’aide du matériel de montage fourni. Il convient à cet effet de percer deux trous de 10 mm de diamètre. Assurez-vous qu’aucun câble, conduite d’eau ou autre conduite ne passe dans le mur à...
- Page 31 Instructions d’entretien Graissez régulièrement le butterfly ainsi que les tiges guides des poids à l’aide de notre huile de graissage spéciale (n° de commande 15.211). Cela garantit un entraînement silencieux, évite la formation de rouille, graisse, protège du grippage et a un effet à long terme. Placez l’échelle des poids conformément à...
