Câblage des appareils bifilaires
sur le terrain

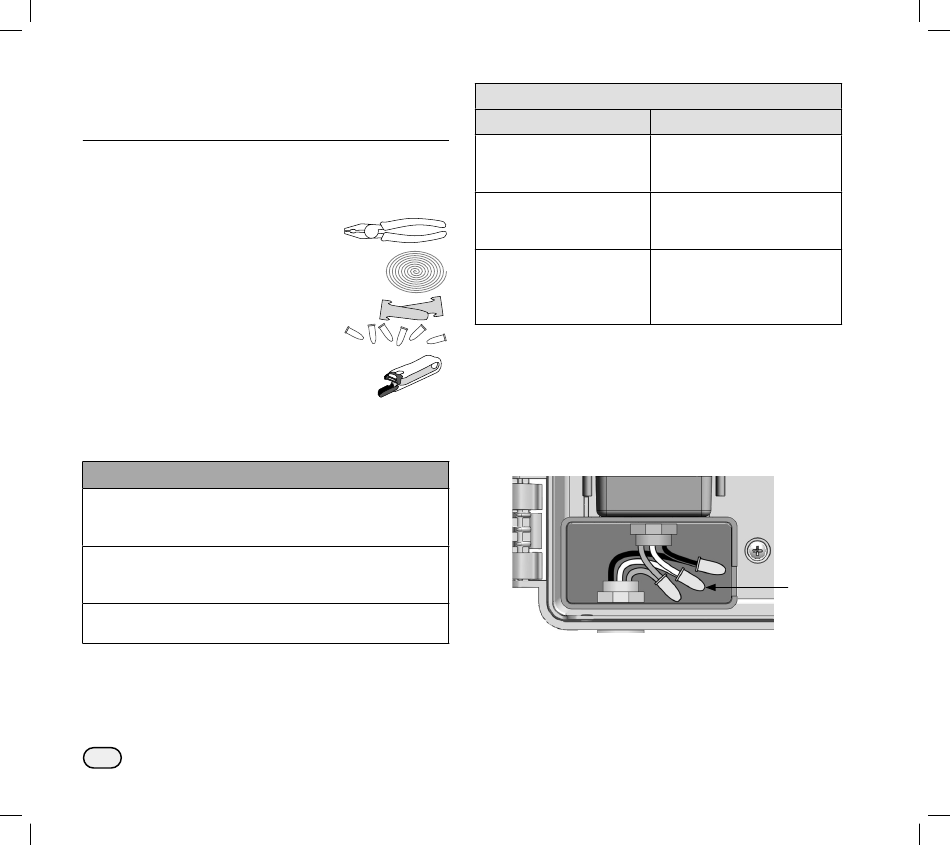

Regrouper les outils d'installation

Avant de commencer l'installation, rassemblez les
�
outils et matériaux suivants:
�
Pince universelle
�
Fil dénudé de mise à la terre MAXI
de calibre 14
�
Connecteurs de fils étanches WC20
et serre-fils (fournis)
Pince à dénuder bifilaire Rain Bird®
Câblage
Installation extérieure avec
branchement direct
C
AVERTISSEMENT
Les décharges électriques peuvent entraîner des blessures
graves, voire mortelles. Vérifiez que l'alimentation est hors
tension (OFF) avant de connecter les fils d'alimentation.
Le fil de mise à la terre doit être connecté pour assurer une
protection en cas de surtension. Un conduit fixe servira à
brancher l'alimentation principale au programmateur.
Ne faites pas passer les fils de vanne par la même ouverture
que les fils d'alimentation.
4 Programmateurs série ESP-LXIVM
690715-03_02FE20_LX-IVM field device install guide FR.indd 4 690715-03_02FE20_LX-IVM field device install guide FR.indd 4
Câblage
120 VCA (US) 230 VCA (international)
Fil noir d'alimentation Fil marron d'alimentation
(tension) sur le fil noir (tension) sur le fil marron du
du transformateur transformateur
Fil blanc d'alimentation Fil bleu d'alimentation
(neutre) sur le fil blanc (neutre) sur le fil bleu
du transformateur du transformateur
Fil vert d'alimentation Fil rayé vert et jaune
(terre) sur le fil vert du d'alimentation (terre) au fil
transformateur rayé vert et jaune
du transformateur
A
Insérez les trois fils de la source d'alimentation externe
dans l'ouverture située en bas de l'unité, jusqu'au
compartiment de câblage.
B
À l'aide des serre-fils fournis, connectez les fils de la
source d'alimentation externe (deux d'alimentation
et un de mise à la terre) aux fils du transformateur à
intérieur du compartiment de câblage.
B
