e) Raccordement des haut-parleurs et de l'alimentation électrique
Lorsque l'affectation des connecteurs modulaires est identique (à contrôler au préalable !), les véhicules équipés de
connecteurs ISO peuvent directement être raccordés au terminal de connexion ISO. En cas d'affectation différente des
connecteurs, effectuez le raccordement à l'aide d'un adaptateur spécifique au véhicule disponible dans le commerce.

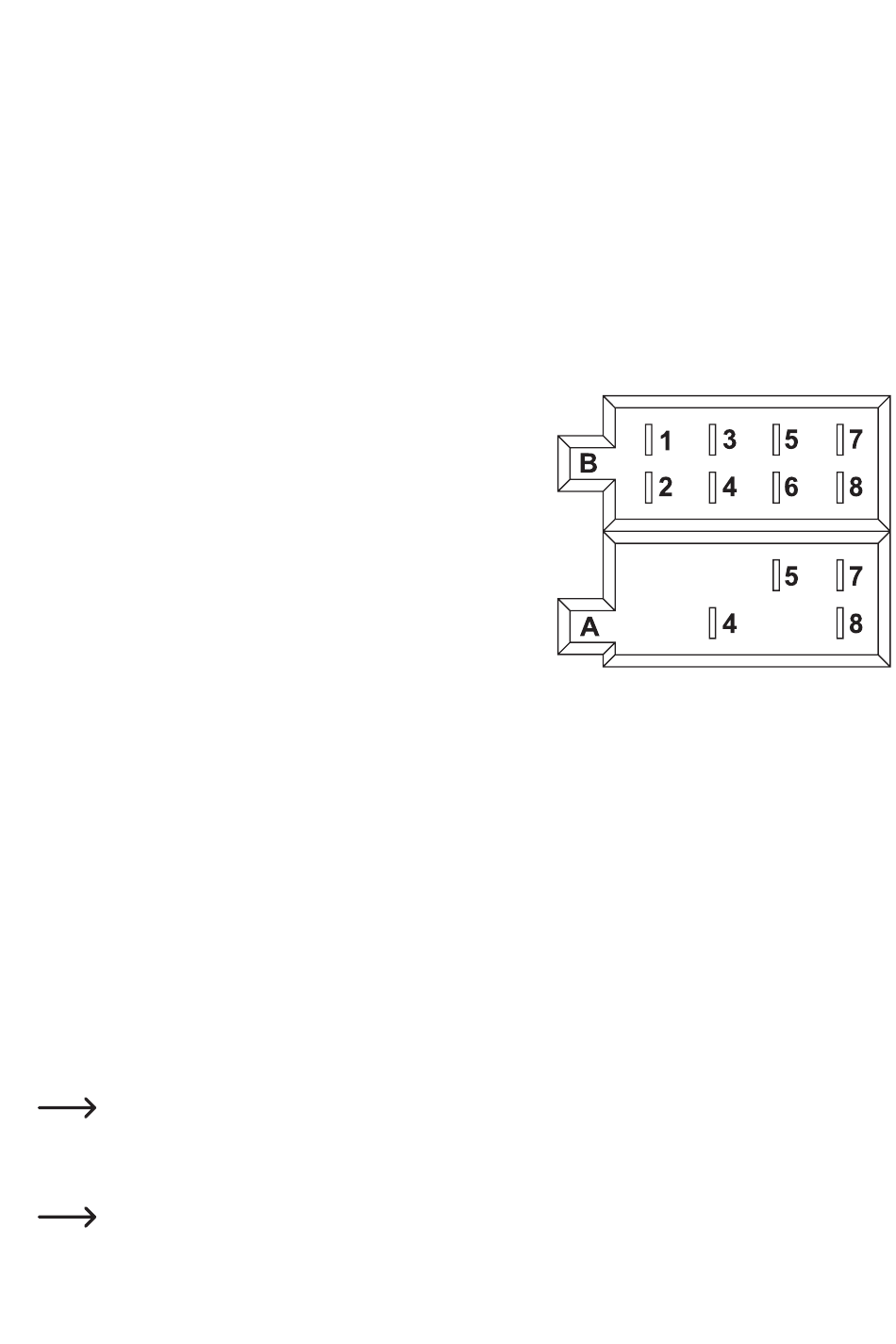

L'affectation des contacts de la prise femelle de raccordement de l'autoradio est indiquée sur les figures suivantes.
Pour connaître l'affectation du connecteur modulaire de votre véhicule, adressez-vous à votre concessionnaire
automobile.
Connecteur modulaire B (raccordement des haut-parleurs)
1 Haut-parleur arrière droit (+)
2 Haut-parleur arrière droit (-)
3 Haut-parleur avant droit (+)
4 Haut-parleur avant droit (-)
5 Haut-parleur avant gauche (+)
6 Haut-parleur avant gauche (-)
7 Haut-parleur arrière gauche (+)
8 Haut-parleur arrière gauche (-)
Connecteur modulaire A (alimentation électrique)
1 non affecté
2 non affecté
3 non affecté
4 Courant continu +12 V
5 Sortie de commande de l'antenne
6 non affecté
7 Allumage +12 V
8 Masse
• La prise Courant continu +12 V (4) doit être raccordée à un câble qui fournit en permanence un courant
+12 V, également lorsque le contact est coupé (borne 30 du réseau de bord). Cette prise permet de mémoriser les
réglages de l'utilisateur, l'heure, etc.
• La sortie de commande d'antenne (5) délivre à l'appareil sous tension une tension de +12 V. Ce câble peut
être utilisé pour l'alimentation électrique d'une antenne électrique ainsi que comme tension de seuil pour un
amplificateur de voiture.
• La connexion Contact +12 V (7) doit être raccordée à une ligne uniquement sous tension +12 V lorsque le contact
est allumé (borne 15 du réseau de bord).
N'effectuez pas un branchement sur le courant continu. La batterie de bord risquerait sinon de se décharger
en cas d'immobilisation prolongée du véhicule.
• La connexion Masse (8) est raccordée à la carrosserie du véhicule.
La technologie de collage de plus en plus utilisée et les composants métalliques vernis ont pour effet de
limiter la conductivité électrique. Toutes les pièces en métal ne conviennent donc pas comme masse.
