5.1

Elektrische aansluiting

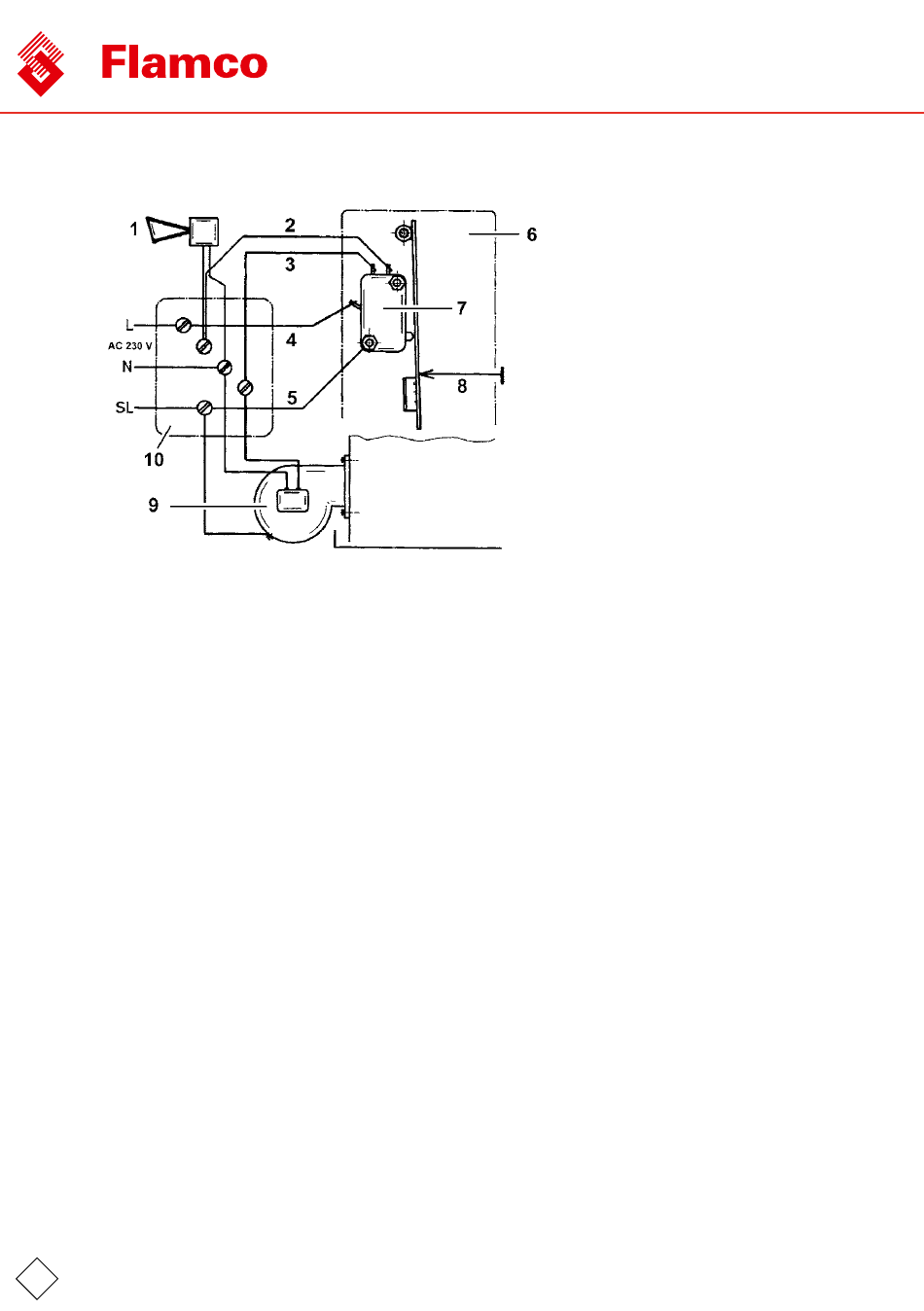

Afbeelding 4: Elektrische aansluiting WMS 800 met vergrendeling
De netspanning is onderbroken en tegen opnieuw inschakelen beveiligd.
R
WMS 800 bevat een omschakelcontact. Bij een te lage waterstand wordt het met de
brander in serie geschakelde contact geopend. Het eerder geopende contact wordt
gesloten, zodat een claxon kan worden ingeschakeld.
Een 4-aderige aansluitkabel, 1,9 m lang, is aan de bovenzijde aangesloten.
Monteer verdere verbindingsleidingen vakkundig in een aftakdoos volgens
f
afbeelding 4, pagina 9. Voer de niet tot de leveringsomvang behorende
verbindingsleidingen min. in DN 20 resp. ¾" uit.
5.2

Product in bedrijf nemen

f Druk na het vullen en ontluchten van de installatie op de knop "Ontgrendelen".
De installatie is ingeschakeld..
Ä
5.3

Functionele controle

De werking kan zonder dat de waterstand wordt verminderd, worden gecontroleerd.
1. Druk op de testknop. Zie afbeelding 1, pagina 6, Nr. 5
Ä
2. Druk voor het opnieuw inschakelen op de ontgrendelingsknop.
WMS 800 met vergrendeling: Zie afbeelding 1, pagina 6, Nr. 2.
30
NLD: Montage en gebruikshandleiding
Vertaling van de oorspronkelijke gebruiksaanwijzing
De brander wordt uitgeschakeld.
1 Claxon, AC 230 V
2 Blauw
3 Bruin
4
Zwart
5 Groen-geel, massadraad
6 WMS 800 met vergrendeling
7 Omschakelaar
8 Ontgrendelen
9
Brander
10 Aftakdoos
