CONCEPTION D'UNE RALLONGE DE TABLE

Voir la figure 69.
Il est possible de concevoir une rallonge de table en bois
pour soutenir des pièces à travailler de plus grandes
dimensions.
 Les dimensions finies de la rallonge de table doivent être
de 44,45 mm (1-3/4 po) d'épaisseur, 685,8 mm (27 po)
de longueur et 371,47 mm (14-5/8 po) de largeur.
 Assembler les pièces tel qu'illustré. Une fois terminée, la
rallonge doit s'ajuster serré dans les rails et être de niveau
avec la table de sciage et les rallonges.
POUR INSTALLER LA RALLONGE DE TABLE SUR
LES RAILS
Voir la figure 70.
Au moment d'installer la rallonge de table sur les rails,
s'assurer que celle-ci est de niveau avec le reste de la table
de sciage. Pour ce faire, utiliser deux planches de 50,8 mm
(2 po) × 101,6 mm (4 po) mesurant 140 cm (55 1/2 po) de
longueur. Serrer solidement les planches sur l'extrémité de
la table de sciage et sur la barre d'écartement.
 Insérer la rallonge de table par en dessous des rails et la
mettre en place.
 S'assurer que la rallonge est à plat et qu'elle est alignée
sur le reste de la table de sciage. Il ne doit y avoir aucun
espace entre la rallonge et les planches.
 La barre d'écartement comporte des trous. Fixer la rallonge
à la scie à l'aide des vis cruciformes à tête cylindrique
large et des rondelles fournies, tel qu'illustré.
371,47 mm
(14-5/8 po)
19 mm
(3/4 po)
25,4 mm x 50,8 mm
(1 po x 2 po)
50,8 mm x 101,60 mm
(2 po x 4 po PLANCHE)
44 - Français
685,80 mm
(27 po)

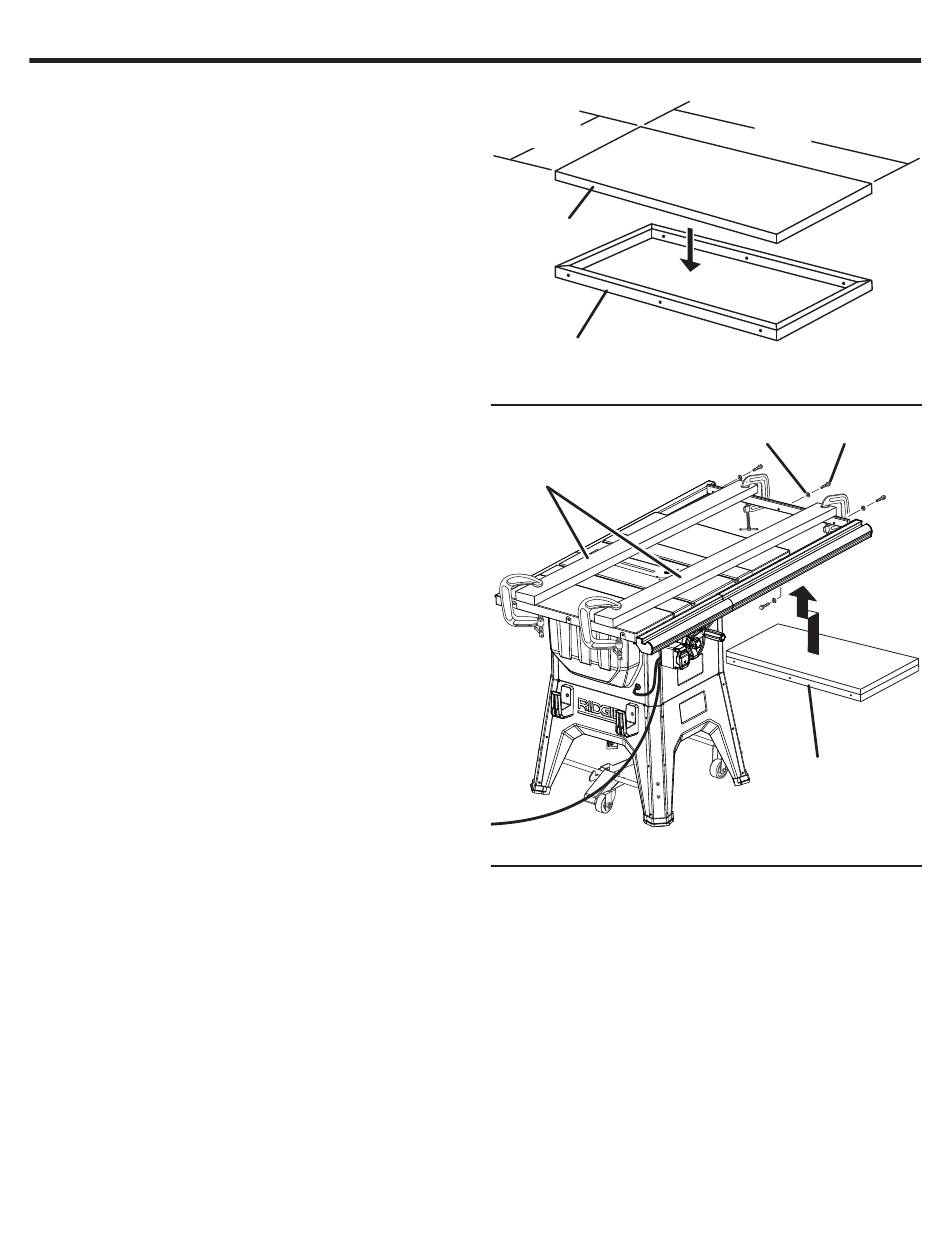

Fig. 69
RONDELLE VIS
RALLONGE DE
TABLE
Fig. 70
