LG
Contrôleur de fonction
Manuel d'installation / d'utilisation
PQCSC101S0
IMPORTANT
• Veuillez lire en entier ce manuel d'installation le
produit.
• Le travail d'installation doit être effectué
conformément aux standards nationaux en
matière d'installations électriques, seulement
par du personnel agréé.
• Après avoir lu en entier ce manuel d'installation,
veuillez le conserver pour future consultation.
Publicité
Table des Matières
Manuels Connexes pour LG PQCSC101S0
Sommaire des Matières pour LG PQCSC101S0
- Page 1 Contrôleur de fonction Manuel d’installation / d’utilisation PQCSC101S0 IMPORTANT • Veuillez lire en entier ce manuel d'installation le produit. • Le travail d'installation doit être effectué conformément aux standards nationaux en matière d'installations électriques, seulement par du personnel agréé. • Après avoir lu en entier ce manuel d'installation,...
-
Page 2: Table Des Matières
Unité de commande centrale TABLE DES MATIÈRES I Mesures de sécurité ...............3 I Avant utilisation ..............5 Configuration du système .................5 Noms des composants ................6 - Contrôleur de fonction................6 - Pièces annexées..................6 - Fenêtre d’affichage du contrôleur de fonction ........7 Méthode d'installation ................8 Méthode de branchement du contrôleur de fonction ......9 Sélection de l’unité... -
Page 3: I Mesures De Sécurité
Mesures de sécurité Mesures de sécurité • L’installation doit être réalisée par notre service client ou bien par un technicien spécialisé dans l’installation et agréé par notre société. • En cas de problèmes survenus à la suite d’une installation effectuée par une personne non qualifiée, notre société... - Page 4 Mesures de sécurité I Pendant l’utilisation Ne pas modifier ou rallonger le Ne pas placer un appareil Ne pas faire tomber de l’eau sur câble d’alimentation selon votre chauffant à proximité du l’appareil, cela pourrait provoquer bon vouloir. Cela peut provoquer produit.
-
Page 5: I Avant Utilisation
Avant utilisation Avant utilisation Configuration du système Le contrôleur de fonction est connecté comme indiqué ci-dessous. L’intégralité des 128 pièces intérieures peuvent être contrôlées car vous le contrôleur de fonction peut être connecté et étendu à partir des contrôleurs centraux. Multi V PI485 Multi V... -
Page 6: Description Des Composants

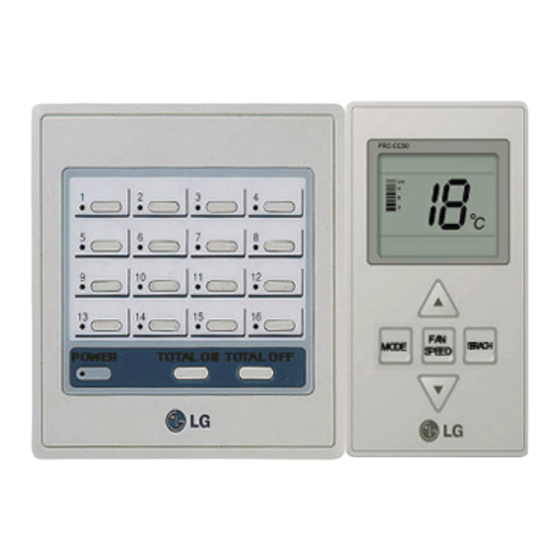

Avant utilisation Description des composants Contrôleur de fonction 1. Boîtier de Contrôle Filaire PQRCHCS0 Defrost Preheat Out door Room Temp 2. Écran LCD Total on Central Run 3. Câble de connexion et raccord Cooling Heating Auto Dry Fan MODE SEARCH SPEED Accessoires Câble de connexion... - Page 7 Avant utilisation Contrôleur de Fonction PQRCHCS0 Defrost Preheat Out door Room Temp Total on Écran d’affichage d’informations Central Run Cooling Heating Auto Dry Fan Bouton La Vitesse du ventilateur MODE Recherche de l'unité intérieure SEARCH SPEED Bouton De Commande De Température Bouton du mode minuterie •...
-
Page 8: Méthode D'installation
Avant utilisation Méthode d'installation Après avoir déterminé la position d’installation du contrôleur de fonction, installez-le sur les trous de boulonnage de la console d'installation en utilisant les vis de fixation. Crochet du contrôleur de fonction, Console d'installation Reliez les fils métalliques de connexion Trou de fixation de fil au contrôleur central d’après la méthode de branchement du contrôleur de... -
Page 9: Méthode De Branchement Du Contrôleur De Fonction
Avant utilisation Méthode de branchement du contrôleur de fonction Par sécurité, veillez à éteindre l’appareil et débrancher le fil d’alimentation de la prise électrique, et suivez les indications ci-dessous pour brancher le contrôleur de fonction. Reliez le contrôleur de fonction au contrôleur central de manière à faire correspondre les symboles au-dessous le bloc de jonction CN_REMO du contrôleur central et les couleurs des câbles du contrôleur de fonction comme le montre la figure ci-dessous. -
Page 10: Sélection De L'unité Intérieure
Avant utilisation Sélection d'unité intérieure 1) Branchez l’appareil. Le contrôleur central est immédiatement réglé au mode de recherche automatique de l’unité intérieure. 2) Une fois finalisée la recherche de l'unité intérieure, sélectionnez l’unité intérieure à utiliser en appuyant sur le bouton marche/arrêt individuel ou le bouton de marche simultanée sur le contrôleur central. -
Page 11: Sélection Des Degrés Celsius Ou Fahrenh
Avant utilisation Sélection des degrés Celsius ou Fahrenheit Cette fonction est utilisée afin de passer des degrés Celsius aux Fahrenheit. (Optimisé seulement pour les U.S.A) Contrôleur de fonction PQRCHCS0 Defrost Preheat Out door Defrost Preheat Out door Central Run Central Run Cooling Heating Auto Dry Fan Cooling MODE... -
Page 12: I Pendant L'utilisation De L'appareil
Pendant l'utilisation de l’appareil Pendant l'utilisation de l’appareil Mode chauffage Cette fonction est employée pour régler le mode de fonctionnement de l’unité intérieure utilisée au mode chauffage. PQRCHCS0 Defrost Preheat Out door MODE SEARCH SPEED 1, 3 Sélectionnez l'unité intérieure et puis réglez le mode chauffage en appuyant sur le bouton Mode sur le contrôleur de fonction. -
Page 13: Mode Refroidissement
Pendant l'utilisation de l’appareil Mode refroidissement Cette fonction est employée pour régler le mode de fonctionnement de l’unité intérieure utilisée au mode refroidissement. 1, 3 Sélectionnez l'unité intérieure et puis réglez le mode refroidissement en appuyant sur le bouton Mode sur le contrôleur de fonction. -
Page 14: Mode Déshumidification
Pendant l'utilisation de l’appareil Mode déshumidification Cette fonction est employée pour régler le mode de fonctionnement de l'unité intérieure soit au mode déshumidification, soit au mode ventilation. Réglez le mode déshumidification en appuyant sur le bouton Mode après avoir sélectionné la porte intérieure. -
Page 15: Mode Ventilation
Pendant l'utilisation de l’appareil Mode ventilation Cette fonction est employée pour régler le mode de fonctionnement de l'unité intérieure soit au mode déshumidification, soit au mode ventilation. Pour sélectionnez le mode ventilation, appuyez sur le bouton Mode après avoir sélectionné la porte intérieure. -
Page 16: Fonctionnement Auto
Pendant l'utilisation de l’appareil Fonctionnement Auto PQRCHCS0 Out door Auto Régler le mode de fonctionnement Auto en appuyant sur le bouton de mode une fois avoir sélectionné la porte intérieure. Lorsque la température est inférieure à la température désirée: Le chauffage démarre (sur les modèles à pompe à chaleur uniquement) Lorsque la température est supérieure à... -
Page 17: Réglage De La Vitesse De Ventilation
Pendant l'utilisation de l’appareil Réglage de la vitesse de ventilation Cette fonction sert à régler l’intensité du flux d’air qui sort de l’unité intérieure utilisée. Il y a trois vitesses disponibles : Fort / Moyen / Faible. Réglage de la vitesse de ventilation Vous pouvez régler facilement l’intensité... -
Page 18: Affichage De La Température De La Pièce
Pendant l'utilisation de l’appareil Affichage de la température de la pièce Cette fonction permet de régler efficacement la température souhaitée en affichant la température intérieure de la pièce où l'unité intérieure est installée. Après avoir sélectionné l'unité intérieure, appuyez sur le bouton Wind Quantity (Intensité du flux d’air) sur le contrôleur de fonction pendant environ 3 secondes. -
Page 19: Autodiagnostic De Communication
Pendant l'utilisation de l’appareil Autodiagnostic de communication Cette fonction s’utilise lorsque le voyant DEL Marche/Arrêt du contrôleur central se met au rouge. Sélectionnez l'unité intérieure en panne en appuyant sur le bouton marche/arrêt individuel sur le contrôleur central. Un "CH" ou un "xx" (chiffre) clignote sur le viseur de fonctionnement du contrôleur de fonction pour montrer le code d'erreur. -
Page 20: Mode Groupe Et Mode Total
Pendant l'utilisation de l’appareil Mode Groupe et Mode Total Cette fonction est employée pour commander l'unité intérieure qui est connectée avec d’autres sous forme groupale ou totale, ou pour rechercher l'unité intérieure qui est affichée sur la fenêtre d’affichage du contrôleur de fonction. -
Page 21: Autodiagnostic De Communication
Pendant l'utilisation de l’appareil Autodiagnostic de communication Cette fonction sert à identifier facilement l’état de panne de la communication en vérifiant périodiquement l’état de communication entre le contrôleur central et le contrôleur de fonction. L'affichage "Central Control" clignote pendant 5 secondes sur le viseur de fonctionnement du contrôleur de fonction et auto-diagnostique l’état de communication avec le contrôleur central. - Page 22 Note 22 Contrôleur de fonction...
- Page 23 P/No.: 3828A20132R Printed in Korea After reading this manual, keep it in a place easily accessible to the user for future reference.
