Garmin GPSMAP 8X17 Instructions D'installation

GPSMAP 8X17/8X22/8X24
®
INSTRUCTIONS
D'INSTALLATION
Informations importantes relatives à la
sécurité
AVERTISSEMENT
Le non-respect de ces avertissements, avis et mises en garde
est susceptible de provoquer des blessures, d'endommager le
bateau et l'appareil ou de dégrader les performances du produit.
Consultez le guide Informations importantes sur le produit et la
sécurité inclus dans l'emballage du produit pour prendre
connaissance des avertissements et autres informations
importantes sur le produit.
Lorsque vous connectez le câble d'alimentation, ne retirez pas
le porte-fusible en ligne. Pour éviter de vous blesser ou
d'endommager le produit en l'exposant au feu ou à une chaleur
extrême, le fusible approprié doit être placé comme indiqué
dans les caractéristiques techniques du produit. De plus, la
connexion du câble d'alimentation en l'absence du fusible
approprié annule la garantie du produit.
Pour éviter les blessures, portez des lunettes de protection, un
équipement antibruit et un masque anti-poussière lorsque vous
percez, coupez ou poncez.
Pour éviter les éventuelles blessures et éviter d'endommager
votre appareil ou votre bateau, débranchez l'alimentation du
bateau avant d'installer l'appareil.
Avant de brancher l'appareil à sa source d'alimentation, pour
éviter les éventuelles blessures et éviter d'endommager votre
appareil ou votre bateau, veillez à ce que l'appareil soit relié à la
masse en suivant les instructions du guide.
Pour optimiser les performances, installez l'appareil en suivant
ces instructions.
Lorsque vous percez ou coupez, commencez toujours par
vérifier ce qui se trouve sur la face opposée de la surface de
montage pour éviter d'endommager le bateau.
Lisez toutes les instructions d'installation avant de procéder à
l'installation. Si vous rencontrez des difficultés durant
l'installation, contactez le service d'assistance produit de
Garmin .
®
Contacter le support Garmin
• Rendez-vous sur support.garmin.com
et des informations, et accéder aux manuels des produits,
Novembre 2020
ATTENTION
AVIS
pour obtenir de l'aide
aux questions fréquentes, à des vidéos et à l'assistance
client.
• Aux Etats-Unis, appelez le 913-397-8200 ou le
1-800-800-1020.
• Au Royaume-Uni, appelez le 0808 238 0000.
• En Europe, appelez le +44 (0) 870 850 1241.
Mise à jour du logiciel
Vous devrez peut-être mettre à jour le logiciel du traceur après
l'installation. Pour obtenir des instructions sur la mise à jour du
logiciel, reportez-vous au manuel d'utilisation disponible sur
garmin.com/manuals/GPSMAP8400-8600.

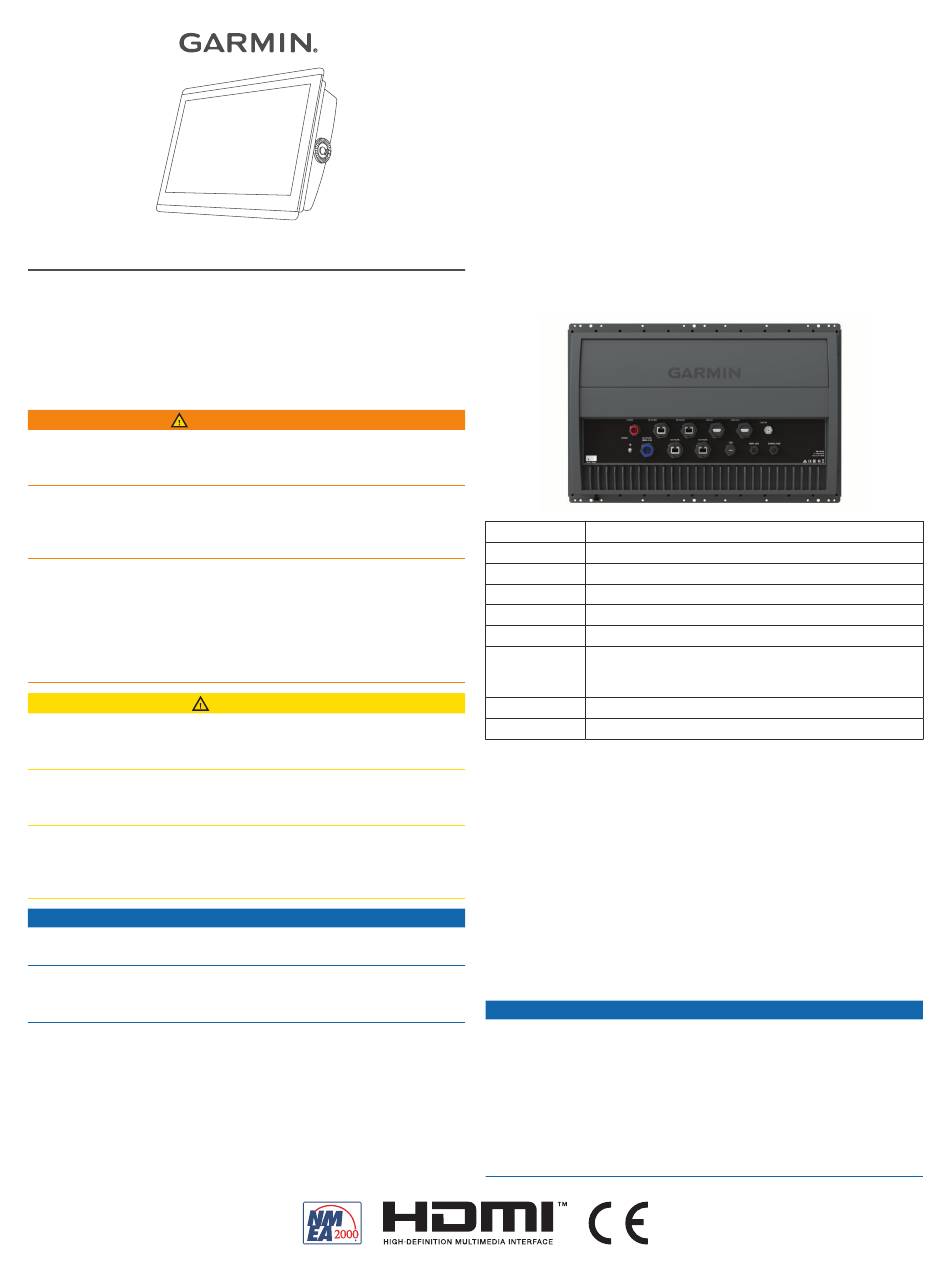

Vue des connecteurs
Les connecteurs et leur emplacement varient selon le modèle.
Un modèle GPSMAP 8622 est illustré ci-dessous.
POWER Alimentation
NETWORK Réseau Garmin Marine Network
HDMI IN Entrée HDMI
HDMI OUT Sortie HDMI
CVBS IN Entrée vidéo composite
NMEA 0183 NMEA 0183 et sortie audio
®
USB Micro-USB pour connecter un lecteur de carte Garmin
compatible ou pour connecter et contrôler un ordina-
teur à l'aide de l'écran tactile du traceur
NMEA 2000 réseau NMEA 2000
ENGINE/J1939 Bus moteur J1939
Outils requis
• Perceuse et forets
1
◦ Foret de 3,2 mm ( /
8
9
◦ Foret de 3,6 mm ( /
64
9
◦ Foret de 7,2 mm ( /
32
• Tournevis cruciforme numéro 2
• Scie sauteuse ou foreuse rotative
• Lime et papier de verre
• Mastic d'étanchéité (recommandé)
Considérations relatives au montage
Installez cet appareil à un emplacement qui n'est pas exposé à
des températures ou des conditions extrêmes. La plage de
températures pour cet appareil est indiquée dans les
caractéristiques techniques du produit. Une exposition
prolongée à des températures dépassant la plage de
températures spécifiée, pendant le stockage ou en cours de
fonctionnement, peut provoquer une panne de l'appareil. Les
dommages dus aux températures extrêmes et leurs
conséquences ne sont pas couverts par la garantie.
GUID-563B38D8-74B2-49FE-84EA-A4CFF0E611E2 v5
®
®
po), pour des vis à bois
po), pour une platine
po), pour une platine
AVIS
