TABLEAU DE DISTRIBUTION "DS450-CA"

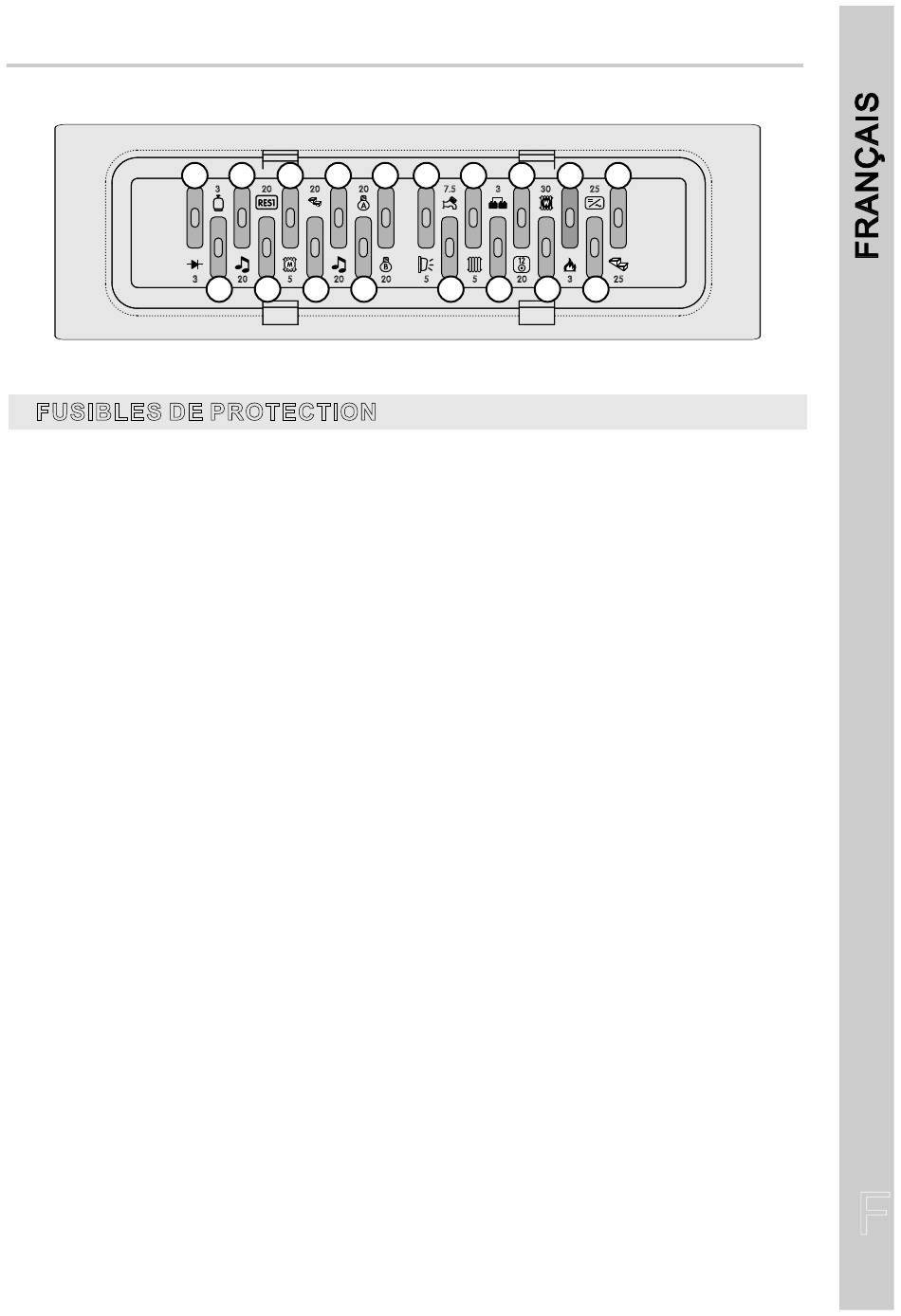

FUSIBLES DE PROTECTION
1)
Fusible 3A pour l'alimentation du panneau de commande.
2)
Fusible 3A pour l'alimentation du "eis-ex"
3)
Fusible 20A pour l'alimentation de la sortie "Multimedia 1".
4)
Fusible 20A pour l'alimentation de la sortie auxiliaire "RES1", branchée directement à la batterie
services (B2).
5)
Fusible 5A pour l'alimentation du chauffage moteur
6)
Fusible de 20A pour l'alimentation du marchepied cabine électrique, branché directement à la batterie
services (B2)).
7)
Fusible 20A pour l'alimentation de la sortie "Multimedia 2".
8)
Fusible 20A pour l'alimentation du groupe lumières "A"
9)
Fusible 20A pour l'alimentation du groupe lumières "B"
10)
Fusible 5A pour l'alimentation de la lumière extérieure Il fonctionne seulement en modalité allumé et il
s'éteint automatiquement avec le moteur démarré.
11)
Fusible 7.5A pour l'alimentation de la pompe eau.
12)
Fusible 5A pour l'alimentation du chauffage
13)
Fusible 3A pour la protection de la sortie OUT D+ simulée.
14)
Fusible 20A pour l'alimentation des prises 12V.
15)
Fusible 30 A pour l'alimentation du Webasto, branchée directement à la batterie services (B2).
16)
Fusible de 3A pour l'alimentation du piézo-électrique du gaz (frigo, cuisine, etc.) et de la vanne antigel du
chauffe-eau branchée directement à la batterie services (B2).
17)
Fusible de 25A pour l'alimentation de invertisseur volet, branché directement à la batterie services (B2).
18)
Fusible de 25A pour l'alimentation du marchepied électrique, branché directement à la batterie services
(B2).
1
3
5
7
3
20
20
20
RES1
A
M
3
20
5
20
2
4
6
8
.
9
10
12
14
7.5
3
B
20
5
5
20
11
13
.
.
.
.
16
18
30
25
W
3
25
15
17
F
F
